Ahoj.
Včera jsem si dovezl domů druhého dědečka. Štítek ani logo firmy nikde není. Nepoznal by ho někdo? Mám k němu i kompletní příslušenství, takže by se hodila tabulka ozubených kol. Vím, že to jde dopočítat, ale jsem od základu člověk líný a je-li možnost to sehnat jinak, než potřebou vlastního zapojení mozku, tak beru
Pokud někdo pozná výrobce, tak prosím pište. Rok výroby odhaduju tak +- 1948. V bezvadném stavu. Za kvalitu fotek se omlouvám, ale dovezl jsem ho včera za sejváku ve 22.15 večer, takže jsem ho rychle strčil i s vozíkem do garáže => foceno pod zářivkou
Technické údaje:
Točná délka mezi hroty 650 mm
Točný průměr nad suportem 200 mm
Průchod vřetenem 22 mm
Sklíčidlo 160
Vyjímatelné lože pro možnost opracování obrobku až do průměru 400mm
Koník morse 2
Podélný i příčný posuv
18 rychlostí (9 standard + 9 redukovaných)
V příslušenství sada výměnných ozubených kol, unašeč srdíčka a lunety
Celková délka 1400 mm, šířka 650 mm, váha 350kg.
Je v dobrém stavu, lože nejeví žádné známky opotřebení. Stále jsou funkční plochy krásně zaškrabané, takže myslím, že to bude dobrý pomocník do dílny. Jen je potřeba pořádně vyčistit. Dám mu nový lak, připojím čerpadlo na chladicí emulzi a z nerez plechu dodělám okapy a vanu na špóny.
Fotky najdete tu: http://jawarmaniak.rajce.idnes.cz/Soustruh_2
Díky
Pomůže někdo s identifikací?
-
- Příspěvky: 47
- Registrován: 4. 12. 2011, 5:17
- Kontaktovat uživatele:
Naposledy upravil(a) jawarmaniak dne 14. 9. 2014, 11:49, celkem upraveno 1 x.
http://jawarmaniak.wz.cz/ zaměřeno na motocykly ČS výroby
https://grabcad.com/jawarmaniak-1/projects 3D modelace
https://grabcad.com/jawarmaniak-1/projects 3D modelace
Zdravím.Podle tvaru kliček(koleček) na suportu bych to tipoval na Fr,Wawerka Lipník nad Bečvou.Výroba tak kolem roku 1920.Stoupání pohybového šroubu bude nejspíš 6,35 mm tj.4závity /".Tabulku na sestavení kol pro řezání závitů se pokusím naskenovat a poslat.
-
- Příspěvky: 47
- Registrován: 4. 12. 2011, 5:17
- Kontaktovat uživatele:
Super! Děkuju mockrát
http://jawarmaniak.wz.cz/ zaměřeno na motocykly ČS výroby
https://grabcad.com/jawarmaniak-1/projects 3D modelace
https://grabcad.com/jawarmaniak-1/projects 3D modelace
proboha hlavně to nenatírej
podle fotky je to krásně zachovalý, i lak
lepší takhle, jen očistit a vyleštit
když to naštětkuješ tak to zničíš
jinak krásnej kousek
podle fotky je to krásně zachovalý, i lak
lepší takhle, jen očistit a vyleštit
když to naštětkuješ tak to zničíš
jinak krásnej kousek
Obvykle se dějí věci obvyklé. Méně často se dějí věci neobvyklé a zcela vyjímečně se dějí věci vyjímečné...
Masturn 40 CNC, Hermle UWF1200H CNC a pár klasik
http://www.radialengine.cz" onclick="window.open(this.href);return false;
http://www.autopejsek.cz" onclick="window.open(this.href);return false;
Masturn 40 CNC, Hermle UWF1200H CNC a pár klasik
http://www.radialengine.cz" onclick="window.open(this.href);return false;
http://www.autopejsek.cz" onclick="window.open(this.href);return false;
- tumlik
- Sponzor fora
- Příspěvky: 3593
- Registrován: 19. 12. 2007, 8:20
- Bydliště: já su z Moravskej :-)
- Kontaktovat uživatele:
Tu tabulku už jsem tady několikrát dával, naposledy třeba tady http://www.c-n-c.cz/viewtopic.php?f=107 ... a&start=15" onclick="window.open(this.href);return false;, pokud by to mělo metrické stoupání 6mm, což nebylo neobvyklé, tak ty jsou tady http://www.tumlikovo.cz/tabulky-vymenny ... #more-4873" onclick="window.open(this.href);return false;jawarmaniak píše:akže by se hodila tabulka ozubených kol. Díky
na stejném odkazu je i ta 1/4 palce (6,35) s různou sestavou ozubených kol, musíš se podívat, jaký máš stromeček, dá se poskládat více variant
http://www.tumlikovo.cz/
Popularizační web nástrojařství a kovoobrábění
Popularizační web nástrojařství a kovoobrábění
-
- Příspěvky: 47
- Registrován: 4. 12. 2011, 5:17
- Kontaktovat uživatele:
testone píše:proboha hlavně to nenatírej
podle fotky je to krásně zachovalý, i lak
lepší takhle, jen očistit a vyleštit
když to naštětkuješ tak to zničíš
jinak krásnej kousek
Na fotkách to není vidět, ale je už naštětkovaný. Mám k dispozici firemní profi lakovnu a 5 tryskacích boxů, takže žádné štětkování nehrozí. Mohu provést profi lak
Tumlik: Díky, už jsem se k tomu taky progooglil.
O Volmanech je toho na netu dost, ale o Wawerkovi nic. Kdyby někdo měl něco o těchhle stojích, tak bych byl vděčný, kdyby to sem postnul.
http://jawarmaniak.wz.cz/ zaměřeno na motocykly ČS výroby
https://grabcad.com/jawarmaniak-1/projects 3D modelace
https://grabcad.com/jawarmaniak-1/projects 3D modelace
-
- Příspěvky: 47
- Registrován: 4. 12. 2011, 5:17
- Kontaktovat uživatele:
Dneska jsem se konečně dostal k tomu, abych vše poměřil.
Posuvový šroub má jen jeden chod. Rozteč závitů je přesně 4mm (měřeno přes 40 závitů posuvkou)
Ozubená kola na soustruhu:
- vřeteno: 24z
- lira: 96z + 18 z
- posuvový šroub: 127z
Výměnná kola: 36z, 42z, 44z, 2x48z, 60z, 72z, 78z, 84z, 88z
Stoupání podélných i příčných saní suportu je 5mm
Čistě náhodou tabulky na stoupání posuvového šroubu 4mm neexistují, že? Asi budu muset zapojit hlavu a excel.
Vkládám na rajče pár lepších fotek - v sobotu jsem soustruh sundával z vozíku a ustavoval na své místo.
Posuvový šroub má jen jeden chod. Rozteč závitů je přesně 4mm (měřeno přes 40 závitů posuvkou)
Ozubená kola na soustruhu:
- vřeteno: 24z
- lira: 96z + 18 z
- posuvový šroub: 127z
Výměnná kola: 36z, 42z, 44z, 2x48z, 60z, 72z, 78z, 84z, 88z
Stoupání podélných i příčných saní suportu je 5mm
Čistě náhodou tabulky na stoupání posuvového šroubu 4mm neexistují, že? Asi budu muset zapojit hlavu a excel.
Vkládám na rajče pár lepších fotek - v sobotu jsem soustruh sundával z vozíku a ustavoval na své místo.
http://jawarmaniak.wz.cz/ zaměřeno na motocykly ČS výroby
https://grabcad.com/jawarmaniak-1/projects 3D modelace
https://grabcad.com/jawarmaniak-1/projects 3D modelace
- tumlik
- Sponzor fora
- Příspěvky: 3593
- Registrován: 19. 12. 2007, 8:20
- Bydliště: já su z Moravskej :-)
- Kontaktovat uživatele:
Tabulka na stoupání 4mm existuje stejně tak na 5, 6, 8, 10, 12 atd.jawarmaniak píše:Dneska jsem se konečně dostal k tomu, abych vše poměřil.
Posuvový šroub má jen jeden chod. Rozteč závitů je přesně 4mm (měřeno přes 40 závitů posuvkou)
Ozubená kola na soustruhu:
- vřeteno: 24z
- lira: 96z + 18 z
- posuvový šroub: 127z
Výměnná kola: 36z, 42z, 44z, 2x48z, 60z, 72z, 78z, 84z, 88z
Stoupání podélných i příčných saní suportu je 5mm
Čistě náhodou tabulky na stoupání posuvového šroubu 4mm neexistují, že? Asi budu muset zapojit hlavu a excel.
Vkládám na rajče pár lepších fotek - v sobotu jsem soustruh sundával z vozíku a ustavoval na své místo.

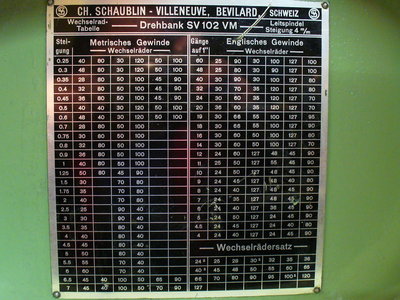

tady je tabulka pro sestavu kol s 4mm stoupáním šroubu, je to ze Schaublina 102VM, tam totiž ten šroub má tohle stoupání.
Tabulky jsou pro jedno i dvoustupňový převod, pro tebe ale využitelný jen první stupeň od 0,7 do 6mm metrických závitů a taky bys musel mít přesně tyhle kola, ale sestavit to jde z kde čeho na jednostupňový převod i pro whitworth mám až od 5mm
http://www.tumlikovo.cz/
Popularizační web nástrojařství a kovoobrábění
Popularizační web nástrojařství a kovoobrábění
-
- Příspěvky: 47
- Registrován: 4. 12. 2011, 5:17
- Kontaktovat uživatele:
tumlik: Děkuju! Alespoň se mám od čeho odpíchnout. Jinak jsem teď počítal rychlosti a nejnižší je cca 18 otáček za minutu. To je podle mne na závity stejně pořád ještě moc. Budu ještě asi muset zastavět jednu redukční řemenici za motor.
http://jawarmaniak.wz.cz/ zaměřeno na motocykly ČS výroby
https://grabcad.com/jawarmaniak-1/projects 3D modelace
https://grabcad.com/jawarmaniak-1/projects 3D modelace
při 18 ot/min se to otočí jednou za cca 3 vteřinyjawarmaniak píše:tumlik: Děkuju! Alespoň se mám od čeho odpíchnout. Jinak jsem teď počítal rychlosti a nejnižší je cca 18 otáček za minutu. .
u toho se v pohodě můžeš dloubat v nose a vypnout to stihneš
