2M542 5 axis cnc breakout board

Odpovědět
Root
Příspěvky: 127
Registrován: 9. 1. 2013, 5:01
Bydliště: Valdice - Jičín

6. 10. 2017, 6:37

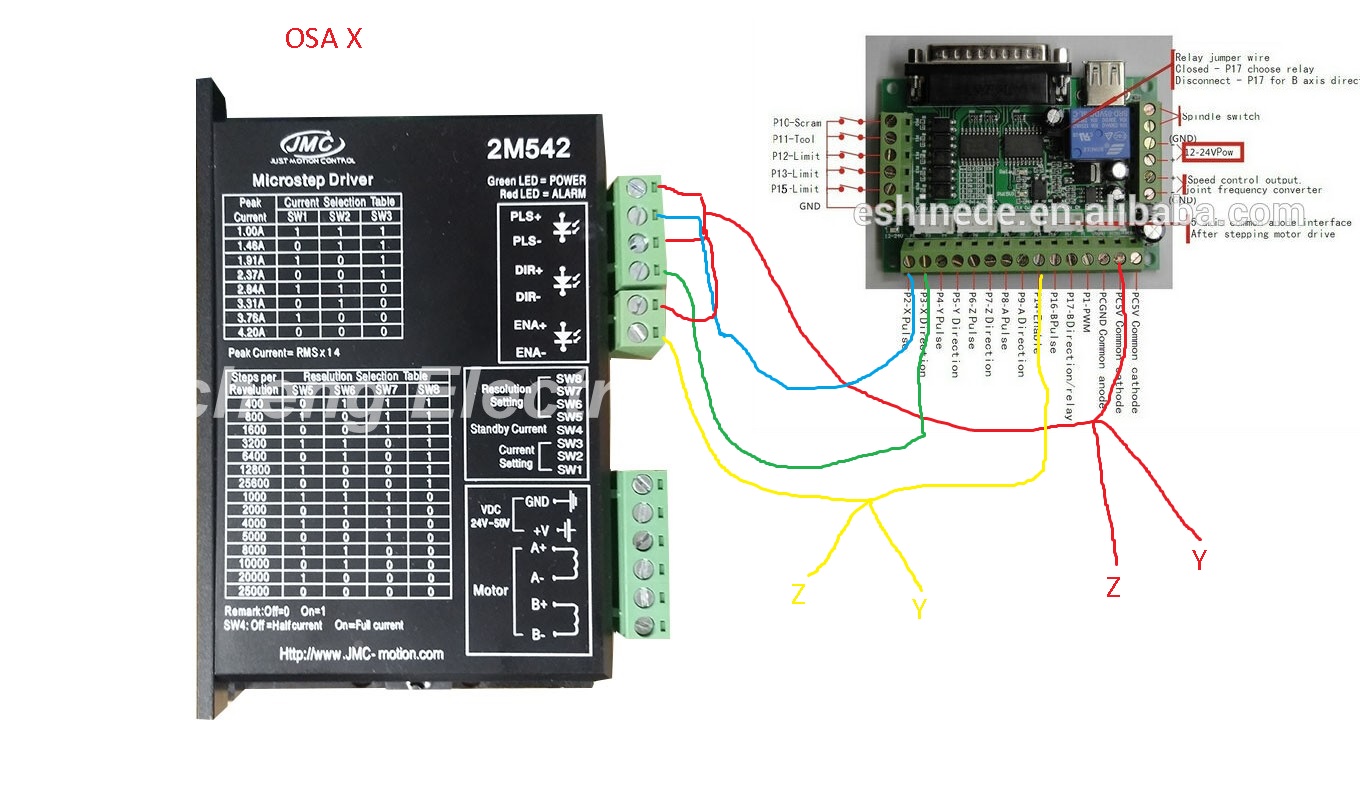

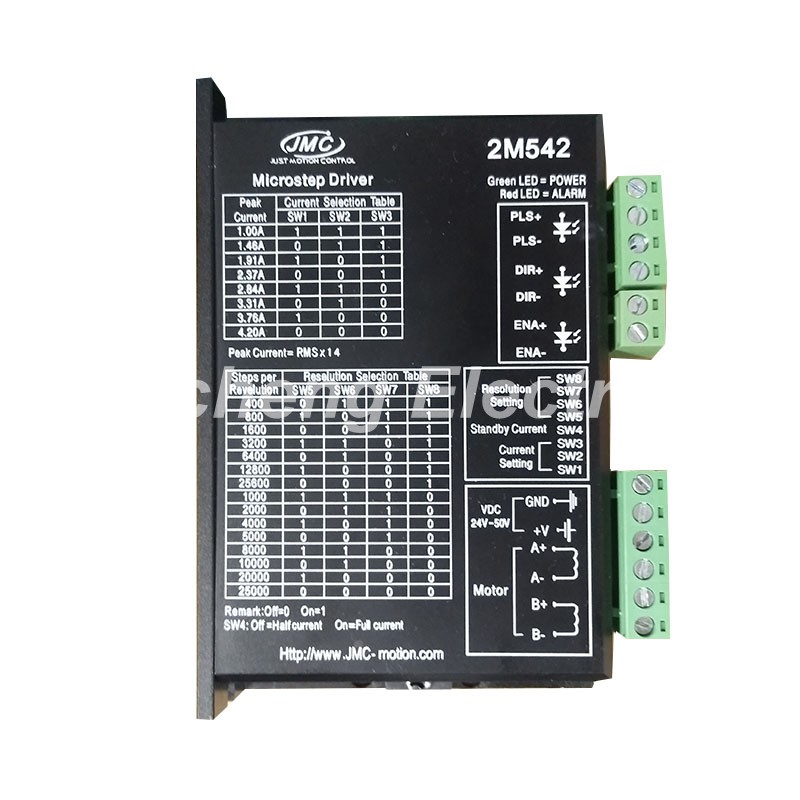

Ahojprosím byl by někdo ochoten mi nakreslit propojení mezi 2M542 a 5 axis cnc breakout board. Stačí v kreslení.

předem děkuji
Naposledy upravil(a) Root dne 6. 10. 2017, 6:54, celkem upraveno 1 x.
testone
Sponzor fora
Příspěvky: 7176
Registrován: 3. 12. 2010, 5:56
Bydliště: Slaný

6. 10. 2017, 6:44

Prosím, děkuju.
Obvykle se dějí věci obvyklé. Méně často se dějí věci neobvyklé a zcela vyjímečně se dějí věci vyjímečné...
Masturn 40 CNC, Hermle UWF1200H CNC a pár klasik
http://www.radialengine.cz" onclick="window.open(this.href);return false;
http://www.autopejsek.cz" onclick="window.open(this.href);return false;
Mex
Příspěvky: 10288
Registrován: 6. 2. 2014, 10:29

6. 10. 2017, 9:04

Kreslit se mi to nechce. Ale to není třeba, je to jednoduché.
Na každém driveru spoj piny PLS+ a DIR+, a připoj je na oddělovací desce na "PC5V Common Cathode".
Pro každou osu pak připoj PLS- na X Pulse (pro osu Y samozřejmě na Y Pulse atd.), a DIR- na X Direction (pro osu Y na Y Direction atd.).
Piny ENA+ a ENA- zatím nezapojuj.
Root
Příspěvky: 127
Registrován: 9. 1. 2013, 5:01
Bydliště: Valdice - Jičín

7. 10. 2017, 10:00

Příloha Zapojení.jpg je dlouhodobě nedostupná.

Super funguje děkuji všem.
