No to je pěkné - čím to ale napájíš ?shaolin píše:Nieje to sice presne z dnes, ale rad to zverejnim. Jedná sa o stabilizovaný dvoj zdroj z modulov z aliexpresu. Jedná sa o spínané zdroje. Vlavo je 5A vpravo 12A. Označenie modulov napr.toho praveho je DPS 3012 tzn. 30v 12A. Je to zdroj konštantného napetia a konštantneho prudu. Výborna náhrada za moj samodomo vyrobený zdroj z r. 1993. Vpohode s tym nabijam autobaterku , lithiove baterky makita 18v 3Ah (nabijam s nastavenim 20.5v 0.2A už vyše 3 rokov odkedy ich odmietla original nabijačka) ... atd... Presnosť a stabilita su vyborne. Drahšia verzia podporuje pripojenie s PC a to cez usb alebo bluetooth. Naposledy som si objednal DPS 5020 a bude to prenosna verzia. Inak cena je prijatelna...okolo 35€ s poštovným.
Vidím v té bedně pěkný toroid - to tam pouštíš jen usměrněné s filtračním kondenzátorem?
A jak je to napětí velké oproti doporučení, je to ten 1.1 násobek?
Hobbík - obráběč i 3D tiskař začátečník - strojní park je konečně instalován
Ano. Napájané to je z toroidu. 2x usmernovací mostík a filtračné kondenzátory pre každý modul zvlášť ale z rovnakého sekundáru. Ak je modul napr.30v tak max vstupne napetie je asi 40V(podla výrobcu!) ale to je maximálne. To zn. keď bude vstupne napetie 28V tak to dá najviac cca 25V.
Vstupné napetie však musí byť min 1.1x večsie ako požadované výstupné.
Podotýkam že výrobca mi potvrdil že NIEJE možné používať tieto zdroje zapojené na výstupe v sérii.
Neviem ako by sa to správalo pri symetrickom napájaní + stred - ... ale to by mohlo fungovať ...
Ak by bol záujem možem tu hodiť aj návod, ale je anglický.
Inak to má aj pameť na prednastavené hodnoty(asi 10 s dvoma rýchlovolbami cez tlačítka), ochranu pri prekročení napetia, prúdu, výkonu a tiež sa dá výstup na svorky pripojiť aj odpojiť tlačítkom. Netreba odpájať káble.
Inak teraz je tam aj nový model kde vstupné napetie može byť aj menšie ako požadované výstupné. Ale zatial len na 5A. DPH5005. Minimálne vstupné napetie 28V 10A pre plný výstupný výkon 50V 5A.
Slušné.
Vstupné napetie však musí byť min 1.1x večsie ako požadované výstupné.
Podotýkam že výrobca mi potvrdil že NIEJE možné používať tieto zdroje zapojené na výstupe v sérii.
Neviem ako by sa to správalo pri symetrickom napájaní + stred - ... ale to by mohlo fungovať ...
Ak by bol záujem možem tu hodiť aj návod, ale je anglický.
Inak to má aj pameť na prednastavené hodnoty(asi 10 s dvoma rýchlovolbami cez tlačítka), ochranu pri prekročení napetia, prúdu, výkonu a tiež sa dá výstup na svorky pripojiť aj odpojiť tlačítkom. Netreba odpájať káble.
Inak teraz je tam aj nový model kde vstupné napetie može byť aj menšie ako požadované výstupné. Ale zatial len na 5A. DPH5005. Minimálne vstupné napetie 28V 10A pre plný výstupný výkon 50V 5A.
Slušné.
- Zdenek Valter
- Příspěvky: 5200
- Registrován: 9. 1. 2009, 5:16
- Bydliště: Ústí n. L.
No díky - mě šlo o to, zda ta hodnota max napětí je hodnota mezní tedy pokud usměrním a dám filtrační kondenzátory dostanu se na SS napětí 1,41 x vyšší než je napětí střídavé na výstupu trafa, nesmím překročit tuto mezní hodnotu.shaolin píše:Ano. Napájané to je z toroidu. 2x usmernovací mostík a filtračné kondenzátory pre každý modul zvlášť ale z rovnakého sekundáru. Ak je modul napr.30v tak max vstupne napetie je asi 40V(podla výrobcu!) ale to je maximálne. To zn. keď bude vstupne napetie 28V tak to dá najviac cca 25V.
Vstupné napetie však musí byť min 1.1x večsie ako požadované výstupné.
Podotýkam že výrobca mi potvrdil že NIEJE možné používať tieto zdroje zapojené na výstupe v sérii.
Neviem ako by sa to správalo pri symetrickom napájaní + stred - ... ale to by mohlo fungovať ...
Ak by bol záujem možem tu hodiť aj návod, ale je anglický.
Inak to má aj pameť na prednastavené hodnoty(asi 10 s dvoma rýchlovolbami cez tlačítka), ochranu pri prekročení napetia, prúdu, výkonu a tiež sa dá výstup na svorky pripojiť aj odpojiť tlačítkom. Netreba odpájať káble.
Inak teraz je tam aj nový model kde vstupné napetie može byť aj menšie ako požadované výstupné. Ale zatial len na 5A. DPH5005. Minimálne vstupné napetie 28V 10A pre plný výstupný výkon 50V 5A.
Slušné.
Chápu to správně?
Za manuál budu rád.
Hobbík - obráběč i 3D tiskař začátečník - strojní park je konečně instalován
Max.vstupné jednosmeré napetie zariadenia je napr.40V. .. /1.41 ... = 28.37V striedavého na výstupe trafa. S nejakou rezervou by som na trafe mal max 27V striedavých. Inak ak na aliexpresse zadas DPS3012 tak ti to vyhodí tento modul a je tam aj popis s parametrami. Ked najdem navod, hodím to tu.
Ta rezerva je malá. V síti je povolené kolísání +-10%, takže ten sekundár by neměl mít jmenovité vyšší napětí než 24V.
SABLE-2015
Inak ten prevodový koeficient nieje v skutočnosti presne 1.41, vsak? Mne sa pozorovaním pre napetie okolo 30v ukazovalo cca 1.38 ...získane meraním. Mohla to byť chyba multimetru?
Na tej fotke na display-i je dole udaj vstupného napetia usmerneného. Ja mám 37.25V a ozaj kolíše údaj hore dole. Pripisoval som to toroidu, nemám s nimi moc skúseností, je to teda kolísanie siete....
Na tej fotke na display-i je dole udaj vstupného napetia usmerneného. Ja mám 37.25V a ozaj kolíše údaj hore dole. Pripisoval som to toroidu, nemám s nimi moc skúseností, je to teda kolísanie siete....
Kvízová otázka: a proč to tak je?shaolin píše:Inak ten prevodový koeficient nieje v skutočnosti presne 1.41, vsak? Mne sa pozorovaním pre napetie okolo 30v ukazovalo cca 1.38 ...získane meraním. Mohla to byť chyba multimetru?
Nápověda: chybou multimetru to není.

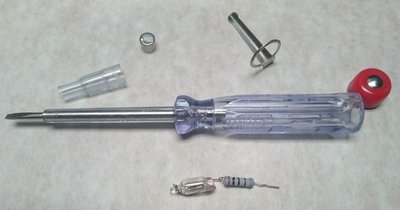

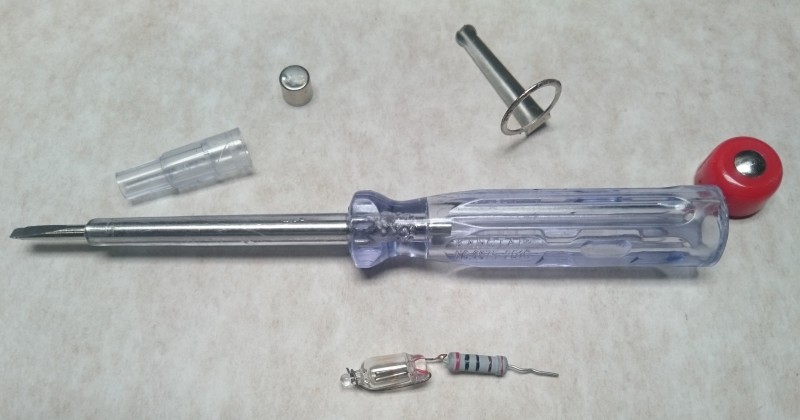

Tak jsem dnes použil vyjimečně místo mé oblíbené vrčící vadasky doutnavkovou zkoušečku ve šroubováku.
Stál jsem zrovna v kaluži vody a rukou se opíral o nerezový rozvaděč.
Přesto,že na šroubováku od f. Kangtai bylo vylisováno několik certifikátů a provozní napětí napětí 100-250V
tak se to mému srdci zrovna moc nelíbilo a organizmus protestoval .
Večer jsem se pustil do hledání příčiny problému. Odpor má 2kO
Stál jsem zrovna v kaluži vody a rukou se opíral o nerezový rozvaděč.
Přesto,že na šroubováku od f. Kangtai bylo vylisováno několik certifikátů a provozní napětí napětí 100-250V
tak se to mému srdci zrovna moc nelíbilo a organizmus protestoval .
Večer jsem se pustil do hledání příčiny problému. Odpor má 2kO
Znám revizního technika (elektro), který se ocitl v podobné situaci - měl jeden hrot té "vrčící" vadasky na pojistce a druhým koncem se poškrabal v uchu !!! V tom okamžiku seděl na prdeli a když se trochu vzpamatoval, tak říkal, že viděl svatou Marii s "polární" září !picom píše:Tak jsem dnes použil vyjimečně místo mé oblíbené vrčící vadasky doutnavkovou zkoušečku ve šroubováku.
Stál jsem zrovna v kaluži vody a rukou se opíral o nerezový rozvaděč.
Přesto,že na šroubováku od f. Kangtai bylo vylisováno několik certifikátů a provozní napětí napětí 100-250V
tak se to mému srdci zrovna moc nelíbilo a organizmus protestoval .
Večer jsem se pustil do hledání příčiny problému. Odpor má 2kO
-
- Příspěvky: 1227
- Registrován: 21. 11. 2017, 9:16
To vypadá, jako by Tebou chtěl téci proud 125 mA.
Já loni na podzim koupil fázovku úplně bez odporu. Koukal jsem na to jak puk když jsem to rozšrouboval. Byl tam místo toho kus plíšku.
SABLE-2015
