RS232

rawen · 9. 6. 2011, 10:04

Nazdar.
Hraju si teď trošku s elektronikou (učím se pwm a motory na Atmelech) a potřeboval bych posílat ladící signály do sériového portu PC.
Problém je, že dříve u PICAXE (PIC) stačilo použít třídrátový kabel a povídalo si to na 5V logice. U Atmelů najednou tvrdí, že na RxD a TxD lince má být převodník úrovní na +-15V.
Tak jak to je správně - propojit přímo nebo přes převodník?

Díky za nakopnutí, Radek

purs · 10. 6. 2011, 4:45

Ano, signaly RS232 jsou +-9 az +-12V. Logicka jedna je - napeti (zaporne) a logicka nula je + napeti (kladne). Pro zjednoduseni se na amaterskych konstrukcich pouziva pripojeni TTL logiky do RS232 prez odpory resp. odporovy delic. Predpoklada se, ze logicka jedna na TTL (+5V) se pro vetsinu vstupu RS232 chova jako nula a logicka nula na TTL (0V) se pro vetsinu vstupu RS232 chova jako "zaporne napeti" tj. logicka jedna. Smer z RS232 do TTL je osetren delicem napeti. Z nasledujiciho vypliva, ze signaly jsou invertovany (opacne log. stavy). Pokud se napisou podprogramy pro odesilani a prijem dat, tak se v nich udela "softwarova inverze". Pokud se pouzije nejaky UART v mikroprocesoru, tak tato inverze chybi.
At tak nebo tak, jsem pro pouziti korektniho prevodniku. Jeden "svab" a par kondiku a je to bez problemu a na 100% korektni. Takovyto prevodnik se da udelat jako pripravek a pouzivat k odladovani pro ruzna zapojeni, neni nutne, aby byl soucasti vyrobku.

rawen · 10. 6. 2011, 5:22

Díky za vysvětlení. Předtím byly dva odpory, teď je UART, takže sedí.

Takže zkusím ubastlit něco takového: http://www.sigma-shop.com/product/5/max ... oject.html" onclick="window.open(this.href);return false;
Samozřejmě, že je diskutabilní, jestli za ty prachy vůbec zapínat pájku, ale hra je hra.

(Daleko větší problém bude sehnat MAX232, protože náš místní "obchodník" skoro nic nemá a poštovné z GME by stálo víc než celý výrobek.

Radek

Edit: http://cgi.ebay.com/MAX232-RS232-Serial ... 3f0ab1b1bf" onclick="window.open(this.href);return false;
Tak že bych přece jen koupil hotové???

oscar · 10. 6. 2011, 5:43

za 70 korun bych se s tim fakt nepajel.
http://cgi.ebay.com/New-MAX232-RS232-TT ... 3365237e2a" onclick="window.open(this.href);return false;

prijde to rychle, celnice ted tydle drobnosti nestiha resit

packa · 10. 6. 2011, 6:53

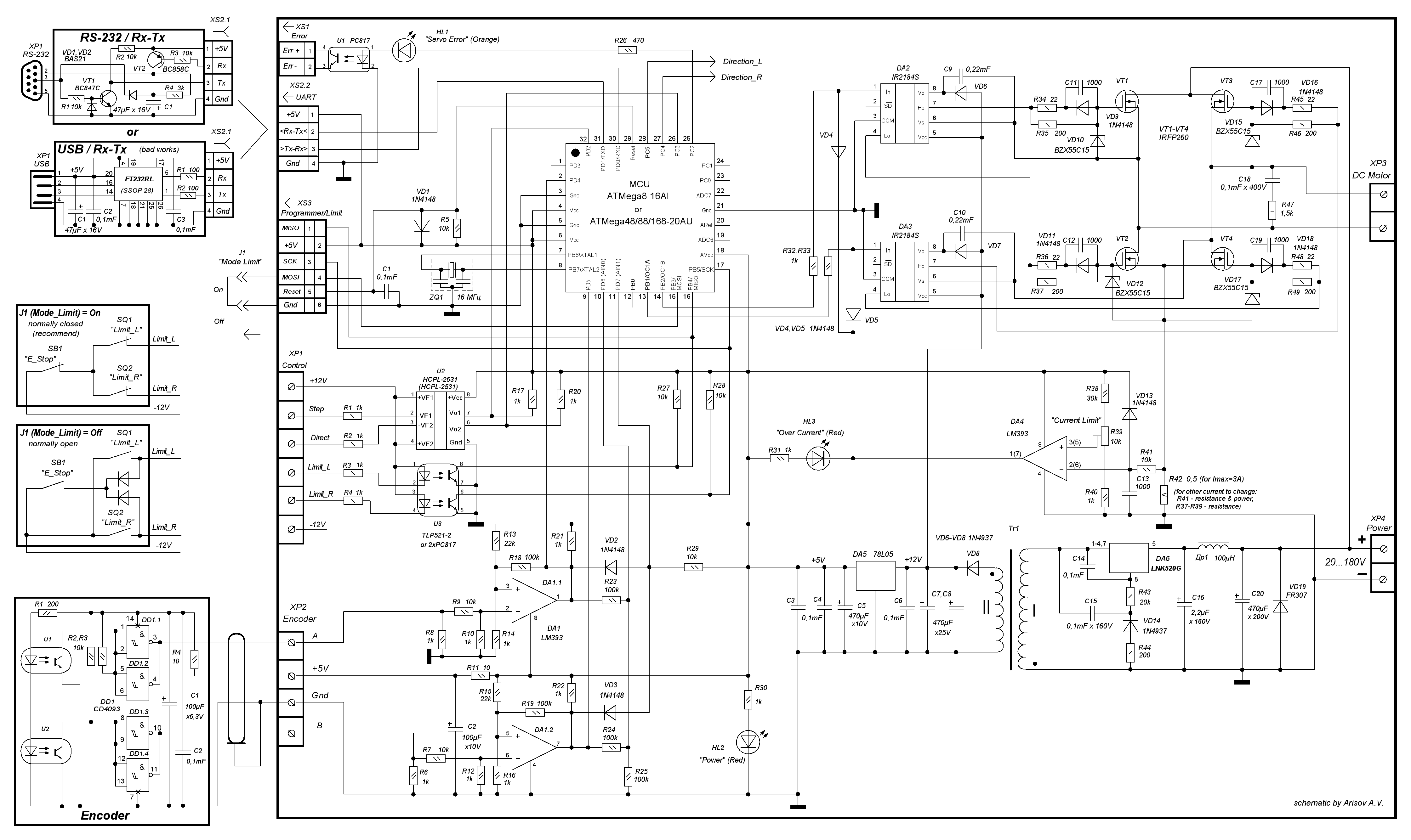

pokud to potřebuješ nutně tak to ubastli podle tohodle schemátka , výjde to asi na dvacku a ze šuplikových součástek

purs · 10. 6. 2011, 6:59

Ja pouzivam toto: http://cz.farnell.com/ftdi/ttl-232r-3v3 ... dp/1329311. Neni to sice RS232 ale USB, je to drazsi ale mooooc pekny. Ve Farnellu platis korunama a pokud to objednas do 17:00, tak to mas druhy den doma. Prevodnik je zalit v USB konetoru, pozor na 3V logiku. Nutno instalovat ovladac a virtualni port. Je to bez problemu.

ledvinap · 10. 6. 2011, 10:23

Myslim, ze dobry napad je prevodnik USB-TLL. Treba neco s FTDI232R. A pokud mozno kratke nebo stinene TTL kabliky.
Vyhodou je, ze je tak mozne jit na maximalni rychlost UARTu, takze pak muze byt odesilani ladicich informaci casove relativne neinvazivni. Na XMega mi chodi prenos 2MBit/s, takze v kazde PWM periode dovedu odeslat spoustu informaci (ADC a stavy), jde z toho udelat celkem pouzitelny SW osciloskop (ale pouzivam DMA).
Na ATMega muzes pouzit busy-wait na odeslani (nebo jen spocitat, ze se byte stihne) a nemusi se pak resit ISR pro odesilani.

rawen · 10. 6. 2011, 1:02

Ahoj, díky všem za rady.
Už jsem objednal podle Oscara. Převodník USB-TTL mám na zkušební desce, šlo mi o ten klasický sériový port.

Radek
