Digital Display Panel Board Module (DRO) - zkušenosti

Uživatelský avatar
Thomeeque
Příspěvky: 8870
Registrován: 30. 1. 2012, 10:20
Bydliště: Mimo ČR

13. 1. 2014, 11:27

Obrázek

Ahoj,

máte někdo vyzkoušený tento modul (libovolněosou variantu)? Je toho plný ebay, stojí to pár stovek a možná by se mi to šiklo, měl bych pár otázek..

Dík, T.

EDIT: Tady sem mi povedlo najít nějaký videíčko - to mi i částečně odpovědělo, vypadá to celkem použitelně, asi pořídim. přesto, kdyby se někdo ozval, budu rád..
mimooborová naplavenina • kolowratský zázrak™ • NPS • GCU • HirthCalc • ncDP.ino
Uživatelský avatar
packa
Příspěvky: 6935
Registrován: 7. 2. 2007, 6:42
Bydliště: Královehradecký kraj

14. 1. 2014, 5:26

je to jen počítadlo impulzů , bere to signály step a dir z pc , takže nic moc o ztrátě případného kroku se nedozvíš :(
Uživatelský avatar
Thomeeque
Příspěvky: 8870
Registrován: 30. 1. 2012, 10:20
Bydliště: Mimo ČR

14. 1. 2014, 11:27

Jj, jsem si toho vědom, i tak mi to nepřijde marný, zvažuju to jako součást ručního řízení zeNCéčkovanýho mazlíka, pokud bych generoval pulzy analogově něčím alá SDG4046 (jeden z možných scénářů) a/nebo ručního tříosého (opět analogového) generátoru pro cokoliv..

Zajímalo by mě zejména:

- počet zobrazených desetinných míst (ale to už vidim na videu, že to jsou asi stovky, což by bylo OK, nicméně nedá se to třeba nastavit, stroj bude mít jemnější rozlišení?)
- jestli to udrží nastavení "pulzů na desetinu mm" i po vypnutí
- jakou to zkousne maximální frekvenci na vstupech (step rate)
- dá se s tim něco dělat (nastavovat?) přes to USB
- a tak podobně

T.
mimooborová naplavenina • kolowratský zázrak™ • NPS • GCU • HirthCalc • ncDP.ino
Uživatelský avatar
packa
Příspěvky: 6935
Registrován: 7. 2. 2007, 6:42
Bydliště: Královehradecký kraj

14. 1. 2014, 11:53

nastavení to má protože se tam musí nastavit kroky na mm , myslím že to jde nějak i přez usb , ale taky by to mělo jít nějak přez ta tlačítka
Mendor
Příspěvky: 64
Registrován: 9. 11. 2010, 6:18
Bydliště: Praha-Západ

14. 1. 2014, 12:03

Prodávají je zde, tak se tam zeptej.
oscar
Příspěvky: 1190
Registrován: 2. 5. 2010, 8:50
Bydliště: Perníkovice

14. 1. 2014, 12:17

desetina zadnej zazrak :-(
Uživatelský avatar
Thomeeque
Příspěvky: 8870
Registrován: 30. 1. 2012, 10:20
Bydliště: Mimo ČR

14. 1. 2014, 12:40

packa píše:nastavení to má protože se tam musí nastavit kroky na mm , myslím že to jde nějak i přez usb , ale taky by to mělo jít nějak přez ta tlačítka
Jj, přes tlačítka to dělá ve videu, říkal jsem si, jestli těch nastavení přes USB třeba nebude víc. Ideálně pokud by šlo nadefinovat víc presetů pro různé stroje, ale to je asi scifi.
Mendor píše:Prodávají je zde, tak se tam zeptej.
Dík, ale trochu se bojim, jestli budou vědět podobné detaily, navíc to tam nehodlám koupit, tak z nich nechci tahat rozumy.
oscar píše:desetina zadnej zazrak :-(
To jsem si taky řikal, ale podle videa to vypadá, že je to schopný ukazovat i stovky a desetina je tam jen jako vztažná jednotka, pro kterou se při setupu zadává počet kroků. Chvíli mi přišlo divný, proč zrovna desetina a že to nepůjde nastavit moc přesně, ale vlastně je to v pohodě, pokud člověk zůstává v metrickém systému a rozumných převodech.

Už to mám objednaný, tak jestli to i dorazí, dám vědět.
mimooborová naplavenina • kolowratský zázrak™ • NPS • GCU • HirthCalc • ncDP.ino
stelerp
Příspěvky: 26
Registrován: 17. 10. 2008, 9:12

23. 1. 2014, 1:03

Mám tento modul, 3 osý i s driverem. Když jsem si s tím hrál ve spojení s machem 3, tak se mi stávalo, dost často, že na ose X neseděl údaj s Machem, prostě ztrácel pulsy. Jestli za to může zobrazovač, driver, LPT nebo Mach, nevím....

Přes USB je jen možnost napájení, o dalších možnostech nastavení jsem se nikde nic nedozvěděl...
Uživatelský avatar
Thomeeque
Příspěvky: 8870
Registrován: 30. 1. 2012, 10:20
Bydliště: Mimo ČR

23. 1. 2014, 1:16

Ahoj, děkuju za info. Jestli to bude ztrácet kroky, tak je to k prdu :( Ale ještě je tu šance, že to je tím zbytkem, ono je to k tý třiosce připojeno dost kurióznim způsobem (na střed dvou sériově zapojených odporů 150R spojujících výstup ze LPT bufferu a LEDku optočlenu, buhví, co tam je za úrovně, "nula" bude možná i nad 2V). Teď už to nepoužíváš?
mimooborová naplavenina • kolowratský zázrak™ • NPS • GCU • HirthCalc • ncDP.ino
stelerp
Příspěvky: 26
Registrován: 17. 10. 2008, 9:12

23. 1. 2014, 1:56

Zatím jsem to moc nezkoumal, ale mrknu se na to, jak to mají zapojené. Pořídil jsem si to na řízení CNC vrtačky na plošňáky. Na té se pracuje, takže elektronika teď spinká :-)

Já se spíše bojím, aby se mi neztrácely pak i kroky do motorů. Musím to nějak ověřit...prozatím to vrčelo jen tak na stole, s motory. V machu něco z jejich ukázek, snad roadruner... po skončení mi mach ukazoval na X a Y nuly a na odměřování ne... V machu nastaveno 200 kroků/ot, rychlost tuším cca 150mm/min, takže žádné fofry, aby to nějaký puls vynechalo. Zkusím si pak k tomu znovu sednout a na oscilu se mrknout na ty pulsy co z / do toho lezou.
Mendor
Příspěvky: 64
Registrován: 9. 11. 2010, 6:18
Bydliště: Praha-Západ

23. 1. 2014, 2:44

Zkus v Machu prodloužit délku pulsu.
stelerp
Příspěvky: 26
Registrován: 17. 10. 2008, 9:12

23. 1. 2014, 3:44

Zkoušel jsem 1 a 5us, hodnoty mezi tím by asi neměly smysl. Možná že je tam nakopnutý optron. Jak jsem psal, zkusím na to mrknout oscilem a uvidím.
Uživatelský avatar
Thomeeque
Příspěvky: 8870
Registrován: 30. 1. 2012, 10:20
Bydliště: Mimo ČR

23. 1. 2014, 3:57

Mezi LPT a DRO optrony nejsou (http://www.drkfs.net/REVERSESTEPPER.jpg" onclick="window.open(this.href);return false;, ZA~ZJ)
mimooborová naplavenina • kolowratský zázrak™ • NPS • GCU • HirthCalc • ncDP.ino
potraviny
Příspěvky: 1993
Registrován: 17. 9. 2009, 10:05
Bydliště: Most
Kontaktovat uživatele:

23. 1. 2014, 5:54

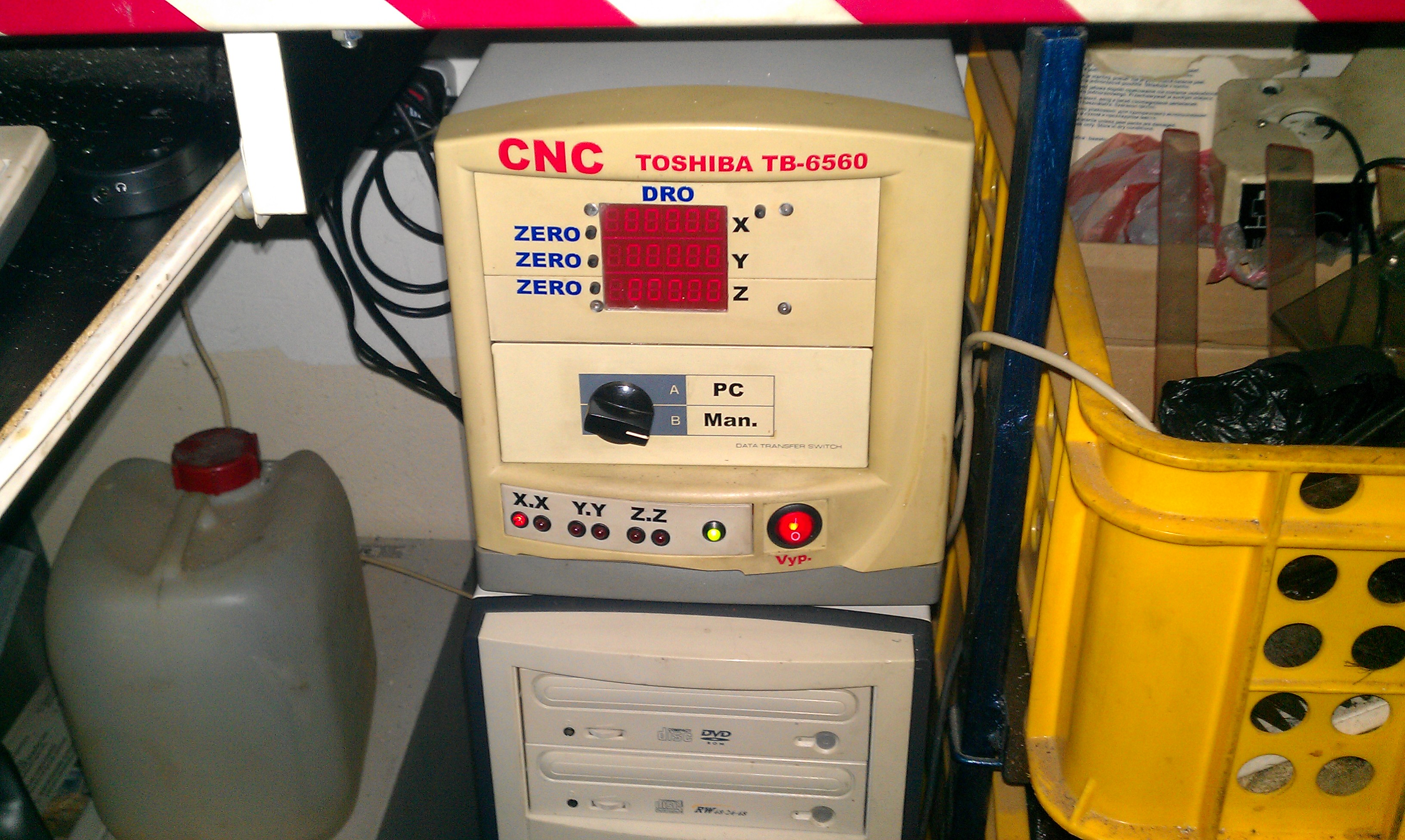

I já byl do toho zapálený a pořídil si to. :D
Jenže ouhle, mám to na frézce asist kde jsou šrouby Tr 16*1,5 poháněny KM s převodem 2:1 a nefunguje to. Tento odpočet nelze nastavit na tak malé stoupání a ještě převod 2:1, takže je to pro mě nepoužitelné. Kdysi jsem mluvil s p. Tůmou a sám uznal že je to pro stroje se šrouby se stoupáním alespoň 4mm.
Tuším že tam jde nastavit pouze max. 249 kroků/mm, ale nejsem si už jist.
Přílohy
Uživatelský avatar
Thomeeque
Příspěvky: 8870
Registrován: 30. 1. 2012, 10:20
Bydliště: Mimo ČR

23. 1. 2014, 7:17

Ještě s 1/8 mikrokrokem by ses do toho měl vejít (213,33 kroků na desetinu mm). Při jemnějším mikrokroku mě napadá nastavit destkrát míň a holt myslet na to, že desetinná tečka svítí o jedno místo dál (pokud máš rozjezdy pod metr* :)). Nicméně průser je, že to nevychází celočíselný :(

* EDIT: Aha, tak asi blbost, ta první číslice je tam jen na zobrazování zápornýho znamýnka, čili rozsah je pouze -999.99 ~ +999.99.. tak tudy teda taky cesta nevede :( Co to udělá, pokud se přes těch 999.99 přejede? Zastaví se to nebo protočí..?

Mimochodem hezky zakrabicováno :) Čím jsi to řídil (resp. řídíš) v manuálním módu?
mimooborová naplavenina • kolowratský zázrak™ • NPS • GCU • HirthCalc • ncDP.ino
