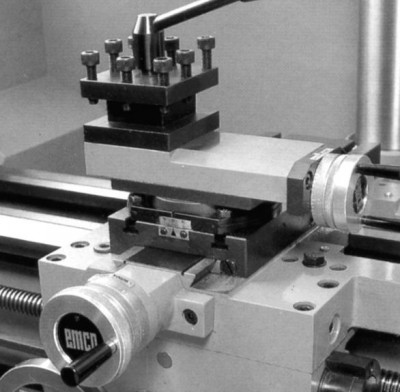

Křížový suport na muří nožce se vyskytuje u více konstrukcí a paradoxně je zavedlo Emco/Voest Alpine, u kterého se určitě nedá mluvit o lenosti a inženýrské nekompetenci. V podstatě je to obšlehnutý příčný a křížový suport z Emco Maximat V13:
http://www.lathes.co.uk/emco-v13-lathe/img5.jpg

Velmi východní lenost se tady projevila v tom, že muří nožka by měla mít průměr o minimálně 12-13 mm větší a zejména, točna by měla být na čtyřech šroubech a ne na dvou. I tak to není úplně zlé, stížnosti u tohohle typu jsou na úplně jiné věci, než tuhost křížového suportu. A jak říkám, za nějakou chvíli tu k tomuhle typu bude vlákno s výživným úvodem.
chb
Příspěvky: 3787
Registrován: 12. 3. 2013, 7:24
Bydliště: Havl. Brod

17. 2. 2022, 10:25

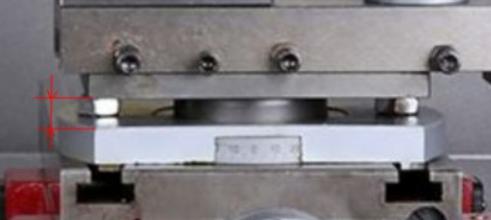

je to trochu rozdíl :-) dám fotky obou k porovnání
.
Přílohy
Víťa - BF20 - upraveno na CNC + Mach3 + SS, soustruh CJM250, MK3 Průša, ostřička nástrojů
FrantaB
Příspěvky: 105
Registrován: 21. 12. 2018, 3:16
Bydliště: Praha

17. 2. 2022, 11:51

Však to je přesně to, o čem píšu, že tam zapracovala východní lenost.
Z fotek není patrná ještě jedna drobnost, nějaká opice u CADu se nekoukla na rozměry a nechala čelo krčku šroubu a noniů křížového suportu přesahovat o půl milimetru pod úroveň samotného těla, takže se tam nevejde ani dodávaný, ani jakýkoliv jiný nezbroušený klíč :roll:

Zatím se zabývám jinými věcmi ale myslím, že bude i nějaké povídání o totální překopávce téhle části konstrukce...

Edit:
Je to okopírovaná V13, poněkud zparchantělá řešením z V10 (což je mnohem lehčí strojek)
http://www.lathes.co.uk/emco-v10p-photo-essay/
chb
Příspěvky: 3787
Registrován: 12. 3. 2013, 7:24
Bydliště: Havl. Brod

17. 2. 2022, 1:58

ad hodinky

přemýšlím o myšlence 40/42 zubů.

stávající verze mi tak nějak funguje a ... zjistil jsem jedno - nemám pevnou vazbu zuby/ukazatel = při utahování se to pootočí (za provozu drží-to je jasné) a ono je to dost kritické z pohledu ...
strefuji se na čárku a těch pozic je 20/21 na otáčku = 18st je už další a tedy špatné místo sepnutí + závitová matice má vůli a já chci aby číselník fungoval i v opačném směru (proto řeším závitové hodinky abych mohl dělat závity od universálky. ... navíc se to vše točí a tedy se trefuji do mezery 9st pootočení na číselníku hodinek

40 zubů znamená že pootočení 9st ciferníku je už další chybná pozice a mezera na sepnutí je teoreticky 4,5 st a posouvá se to navíc vůlí závitové matice. Zůstávám u kol 20 a 21 zubů.
Víťa - BF20 - upraveno na CNC + Mach3 + SS, soustruh CJM250, MK3 Průša, ostřička nástrojů
trolofon
Příspěvky: 16
Registrován: 29. 5. 2016, 1:34

26. 4. 2022, 10:11

Ahojte, našiel by sa niekto kto by si so mnou objednal z Číny cjm 250?
Objednávať 1ks pre mna je nerentabilne pokiaľ sa nájdeme dvaja aspoň tak sa poštovné rozdelí a je to celkom zaujímavá cena už
Ak má niekto záujem nech sa mi ozve do správy
atlan
Příspěvky: 3343
Registrován: 7. 2. 2011, 9:12

26. 4. 2022, 5:13

Cena nemoze byt zaujimava, ked uvazim co stoji kontajner. Schvalne napis cenu.
Uživatelský avatar
shaolin
Příspěvky: 1175
Registrován: 11. 9. 2011, 7:17

26. 4. 2022, 7:31

Podľa mňa kúp niečo podobné čo majú v čr na sklade, máš zaruku a snáď aj servis a je to hneď použitelne. Vraj tento stroj je prilíš nahrubo opracovaný a treba ho moc dolaďovať a kvalita bola čím ďalej horšia, tak ho predajca prestal dovážať.
trolofon
Příspěvky: 16
Registrován: 29. 5. 2016, 1:34

26. 4. 2022, 9:04

Pri 3ks by sa dalo dostať na cenu 1800€ za 1ks (44 300kc podla aktuálneho kurzu) vrátane dopravy na SK a preclenia, poplatkov a to si myslím stoji už za špekulovanie

Na SK/CZ sa da za 1705€ momentálne kúpiť Bernardo hobby 500 a cjm 250 je oproti myslím o dosť lepši aspoň sa dajú metrické závity/strojný posuv nastaviť na prevodovke a netreba meniť hneď kolesa to ma laka najviac taktiež strojný posuv priečny
trolofon
Příspěvky: 16
Registrován: 29. 5. 2016, 1:34

27. 4. 2022, 9:34

Číňan ma v ponuke aj veľkého brata CJM 320 v lákavej zelenej farbe
Obrázek
Obrázek
Obrázek
trolofon
Příspěvky: 16
Registrován: 29. 5. 2016, 1:34

21. 6. 2022, 8:01

Ahojte ,tak som sa nakoniec rozhodol po vlastnej ose si doviezť cjm 250 ešte mi číňan ho dal v zelenej farbe
Dajú sa pre tento stroj použiť aj nože 16x16 ?
Mám momentálne menší sústruh kde idú 12x12 a tam je tuhosť fakt o ničom na nerez mi vbd vydržia fakt malo
Mám ešte veľký 1,5t stroj a tam je životnosť vbd úplne niekde inde ...
RapidoAla
Příspěvky: 23
Registrován: 28. 9. 2020, 3:23

11. 10. 2022, 9:56

Ahoj, chci si koupit nožový multifix k CJM250 a potřeboval bych vědět jaký je kompatibilní, případně co je na konkrétním typu potřeba upravit pro fixaci k suportu. Asi bude vědět CHB, ale ten jeho jsem nikde v nabidce neobjevil. Chtěl bych něco kompatibilního, předpokládám asi rozměr A1 nebo snad E ? Díky za reakce.
ZAY7045 , CJM250, Diy CNC 4030 fixed gantry, Diy CNC bruska ve stadiu stavby ...
chb
Příspěvky: 3787
Registrován: 12. 3. 2013, 7:24
Bydliště: Havl. Brod

11. 10. 2022, 10:20

konkrétní typ neporadím ale dle mého
spodní hrana upnutého nože + upínaný nůž (které mám či chci používat) musí jít pod osu
kostka by měla být zároveň nebo mírně přes hranu suportu - dovolí výměnný držák posunout i níž, občas se to hodí
pokud lze vybrat, raději vyšší kostku - dovolí držák posunout i víc nahoru
multifix má význam mám-li víc držáků = mám finance nebo daný držák umím namnožit sám (to byla moje volba, koupeno z GB)
středový šroub/pouzdro - mám li soustruh umím upravit sám
Víťa - BF20 - upraveno na CNC + Mach3 + SS, soustruh CJM250, MK3 Průša, ostřička nástrojů
Uživatelský avatar
Charon
Sponzor fora
Příspěvky: 5185
Registrován: 27. 7. 2019, 4:31
Bydliště: Praha

11. 10. 2022, 10:21

RapidoAla píše: 11. 10. 2022, 9:56 Ahoj, chci si koupit nožový multifix k CJM250 a potřeboval bych vědět jaký je kompatibilní, případně co je na konkrétním typu potřeba upravit pro fixaci k suportu. Asi bude vědět CHB, ale ten jeho jsem nikde v nabidce neobjevil. Chtěl bych něco kompatibilního, předpokládám asi rozměr A1 nebo snad E ? Díky za reakce.
Musíš změřit výšku od nožového suportu k ose, podle toho se vybírá velikost. Jestli je možnost dvou velikostí, vybíráš podle velikosti kudel

edit: CHB kurňa dneska jsem ale pomalej :lol:
Na hobíka to asi jde...
SM16A, FN20, 3E710B, CDC7-2, HO02, CO2laser, Fiber a tak
RapidoAla
Příspěvky: 23
Registrován: 28. 9. 2020, 3:23

11. 10. 2022, 11:23

Díky za reakci. Zkusím porovnat suporty s warca a bernarda, které mají své držáky, pak rozměrově a typově připasovat, snad něco dopasuju. Myslel jsem, že někdo napasoval tovární výrobek bez dodělej doma, ale je to málo běžný soustruh, tak něco vyberu a koupím. Ala
ZAY7045 , CJM250, Diy CNC 4030 fixed gantry, Diy CNC bruska ve stadiu stavby ...
Uživatelský avatar
Charon
Sponzor fora
Příspěvky: 5185
Registrován: 27. 7. 2019, 4:31
Bydliště: Praha

11. 10. 2022, 11:37

Nemusíš nic, prostě změříš a vybereš z tabulky
Multifix.pdf
