Soustruh Svoboda JSO 4

Vse o konvencnich strojich, nic o jejich prestavbe na cnc
seda8
Příspěvky: 44
Registrován: 28. 4. 2019, 7:51
Bydliště: Praha 8

22. 11. 2020, 9:26

Otáčky JSO 4 reguluji frekvenčákem a mám snímač otáček na vřeteni. Většinou obrábím malé průměry kolem 800 ot. Na povrch a vzhled nastavuji max do 1200 ot., ale to na poslední šponu třeba 0,1 mm. Jinak mám JSO 4 asi 25 let a mám k němu veškeré příslušenství, co k tomu vyráběli i něco navíc, co jsem vyrobil já nebo předchozí majitel.
zexner
Příspěvky: 160
Registrován: 10. 9. 2018, 2:37
Bydliště: Hradec Králové

22. 11. 2020, 10:01

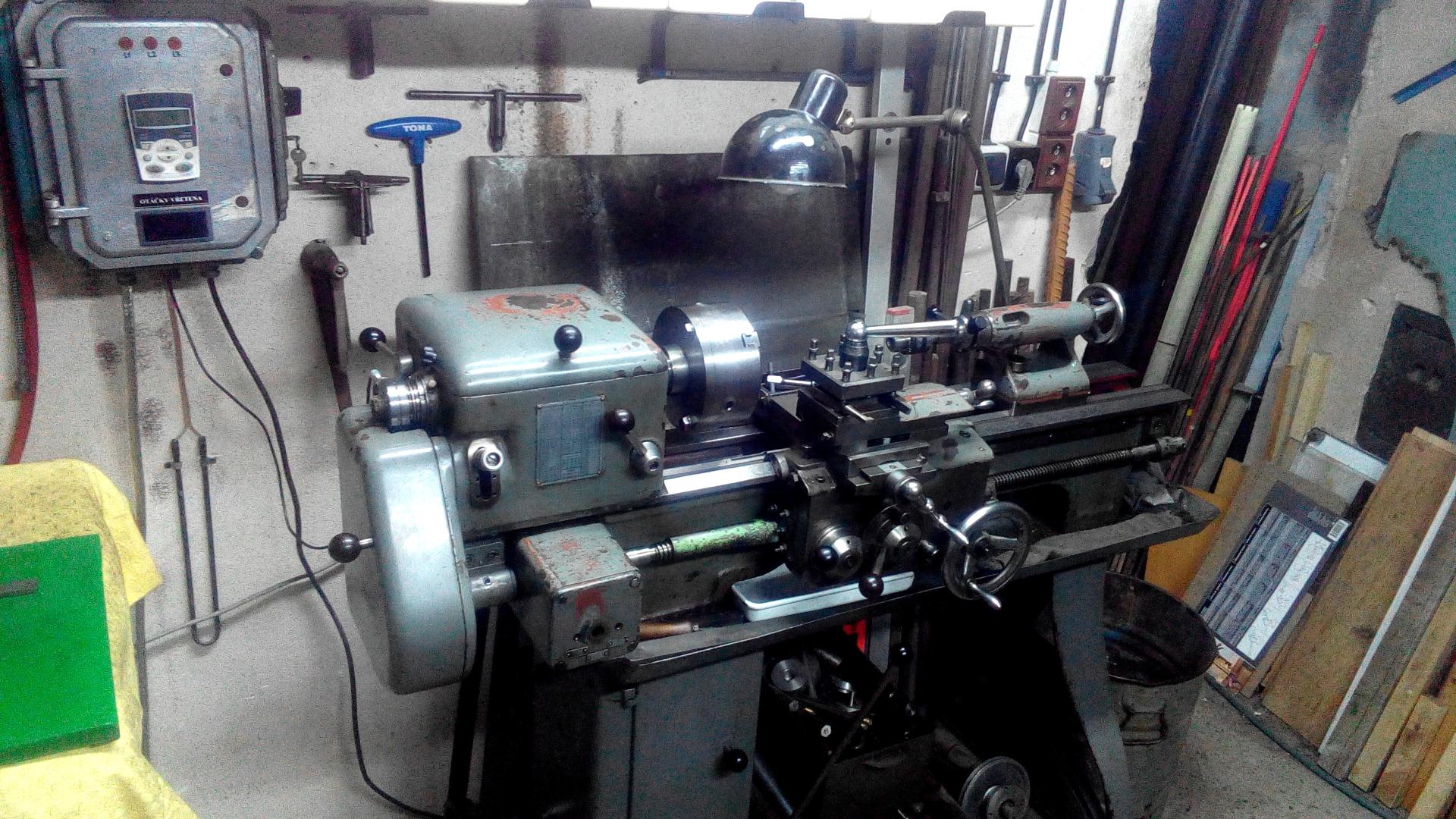

seda8 píše: 22. 11. 2020, 9:26 Otáčky JSO 4 reguluji frekvenčákem a mám snímač otáček na vřeteni. Většinou obrábím malé průměry kolem 800 ot. Na povrch a vzhled nastavuji max do 1200 ot., ale to na poslední šponu třeba 0,1 mm. Jinak mám JSO 4 asi 25 let a mám k němu veškeré příslušenství, co k tomu vyráběli i něco navíc, co jsem vyrobil já nebo předchozí majitel.IMG_20180306_143024.jpg
Moc pěkný soustruh, a díky za info ohledně otáček (uvidím co naměřím reálně na původním motoru resp vřetenu a pak se teprve rozhodnu jestli budu řešit frekvenčák nebo ne).
Moc mě zajímá původní příslušenství. Mám k němu jen širokou škálu kol na závity/posuvy. Kdyby byla v budoucnu možnost si příslušenství prohlídnout a oměřit, dalo by se snad vyrobit pár kousků i pro ostatní majitele JSO 4 (z mé strany alespoň jako odlitky).
Můžu ještě dotaz ohledně té konstrukce vřetena (viz můj asi předminulý příspěvek). Nejde mi totiž vyšroubovat matice na lozisku co je hned první v řadě (hned pod přirubou univerzálky). Podle mě by měla jít normálně vysroubovat a funguje pouze jako pojistka proti nechtěnému vtlačováni pouzdra, až ta druhá (za pouzdrem) slouží ke vytahování pouzdra do kuželové dutiny stroje.
seda8
Příspěvky: 44
Registrován: 28. 4. 2019, 7:51
Bydliště: Praha 8

22. 11. 2020, 5:52

Moc pěkný soustruh, a díky za info ohledně otáček (uvidím co naměřím reálně na původním motoru resp vřetenu a pak se teprve rozhodnu jestli budu řešit frekvenčák nebo ne).
Moc mě zajímá původní příslušenství. Mám k němu jen širokou škálu kol na závity/posuvy. Kdyby byla v budoucnu možnost si příslušenství prohlídnout a oměřit, dalo by se snad vyrobit pár kousků i pro ostatní majitele JSO 4 (z mé strany alespoň jako odlitky).
Můžu ještě dotaz ohledně té konstrukce vřetena (viz můj asi předminulý příspěvek). Nejde mi totiž vyšroubovat matice na lozisku co je hned první v řadě (hned pod přirubou univerzálky). Podle mě by měla jít normálně vysroubovat a funguje pouze jako pojistka proti nechtěnému vtlačováni pouzdra, až ta druhá (za pouzdrem) slouží ke vytahování pouzdra do kuželové dutiny stroje.
Vřeteno jsem nikdy nerozebíral, takže nevím. Jen jsem jednou korigoval přední uložení vřetene - nastavení vůle a bylo to hraní na 2 hod., protože 1/8 otáčky matic je dost.

Jinak jsem to příslušenství kdysi fotil pro kamaráda a tady je odkaz:

https://drive.google.com/drive/folders/ ... sp=sharing
david.1
Příspěvky: 1187
Registrován: 30. 5. 2010, 11:09
Bydliště: doma

22. 11. 2020, 11:03

Tak jsem se honem běžel podívat na to ,,úplné příslušenství" a jsem zklamanej..Chtěl jsem vidět třeba čerpadlo chlazení,výškový suport,děličku.. tu nemám..dorazy suportu..Ten unášecí hrot je orig. příslušenství maďarských soustruhů,unášecí kužel zase výroba Škoda,bylo jich víc velikostí. Kola a lícní deska je jen příslušenství,ale ne veškerý..Zaujala mě taky ta uni prům.200mm.Je to dost málo.Necešla by se tam 315? vřeteno je přece předimenzované a závit 39X4 by jistě velmi dobře udržel i 400..
seda8
Příspěvky: 44
Registrován: 28. 4. 2019, 7:51
Bydliště: Praha 8

23. 11. 2020, 4:27

Výškový suport a dělička je u MN 80 a nevím, že by byla k JSO4 (měl jsem kdysi v ruce i tištěný manuál). 200mm hlava se mi dost často hodí při obrábění větších věcí, které je potřeba uchytit za venek . např 5mm plech a pod - jo, je to na kraji možností.. Není o moc těžší než lícní deska, která má 240mm. Čerpadlo emulze nemám - chladím mlhou - vzduch. A příslušenství od jiných soustruhů nebo jiných mašin - proč ne, když to jde použít. Jen ukazuji, co mám.
Reinkarnace
Příspěvky: 1227
Registrován: 21. 11. 2017, 9:16

23. 11. 2020, 11:56

david.1 píše: 22. 11. 2020, 11:03 Tak jsem se honem běžel podívat na to ,,úplné příslušenství" a jsem zklamanej..Chtěl jsem vidět třeba čerpadlo chlazení,výškový suport,děličku.. tu nemám..dorazy suportu.....

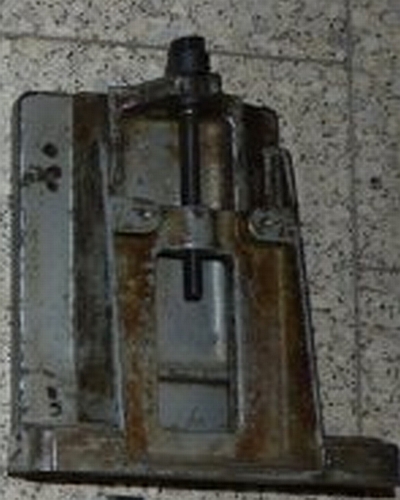

Svislý suport jsem viděl jen jednou, ani nevím, jestli to byl originál.
Přílohy
Svislý suport JSO 4.jpg
david.1
Příspěvky: 1187
Registrován: 30. 5. 2010, 11:09
Bydliště: doma

23. 11. 2020, 12:30

já mám úplně jinej,má normálně šroubs noniusem a kličkou,jako suport. Přidělává se myslím místo nožovky.. Nemám ho u sebe,tak fotky nemůžu poslat.
zexner
Příspěvky: 160
Registrován: 10. 9. 2018, 2:37
Bydliště: Hradec Králové

4. 12. 2020, 9:52

david.1 píše: 22. 11. 2020, 11:03 Tak jsem se honem běžel podívat na to ,,úplné příslušenství" a jsem zklamanej..Chtěl jsem vidět třeba čerpadlo chlazení,výškový suport,děličku.. tu nemám..dorazy suportu..Ten unášecí hrot je orig. příslušenství maďarských soustruhů,unášecí kužel zase výroba Škoda,bylo jich víc velikostí. Kola a lícní deska je jen příslušenství,ale ne veškerý..Zaujala mě taky ta uni prům.200mm.Je to dost málo.Necešla by se tam 315? vřeteno je přece předimenzované a závit 39X4 by jistě velmi dobře udržel i 400..
Jestli jde o originální čerpadlo chlazení tak ho můžu klidně nafotit a oměřit. Stejně je to tak jediná věc co můžu teď dělat. Dostal jsem ven vřeteno a potvrdilo se že předchozí majitelé nevymezovali vůli ani nemazali a přední pouzdro je dost projetý a povrch hřídele taky není top. Každopádně jsem přišel na to proč nejde sešroubovat přední matice na prvním pouzdru. Uložení hřídele je totiž jiný než na eMeNce a tahle matice ani nejde sešroubovat. MNka má obě pouzdra vtahovaný dozadu, u JSO 4 se vtahují proti sobě. Taky jsem se docela divil, že na hřídeli jsou velmi nízký pera (mnohem nižší než dovolují hloubky protidrážek). Tak nevím jestli se v tom už někdo hrabal nebo je to tak schválně.
Konrad24
Příspěvky: 16
Registrován: 13. 1. 2021, 6:33

13. 12. 2021, 8:51

Dobrý den, mému soustruhu chybí celá spojka. Může mi někdo vysvětlit jak to funguje a poslat nějaké přesné fotky? Děkuji za jakoukoli pomoc.
Konrad24
Příspěvky: 16
Registrován: 13. 1. 2021, 6:33

14. 12. 2021, 7:18

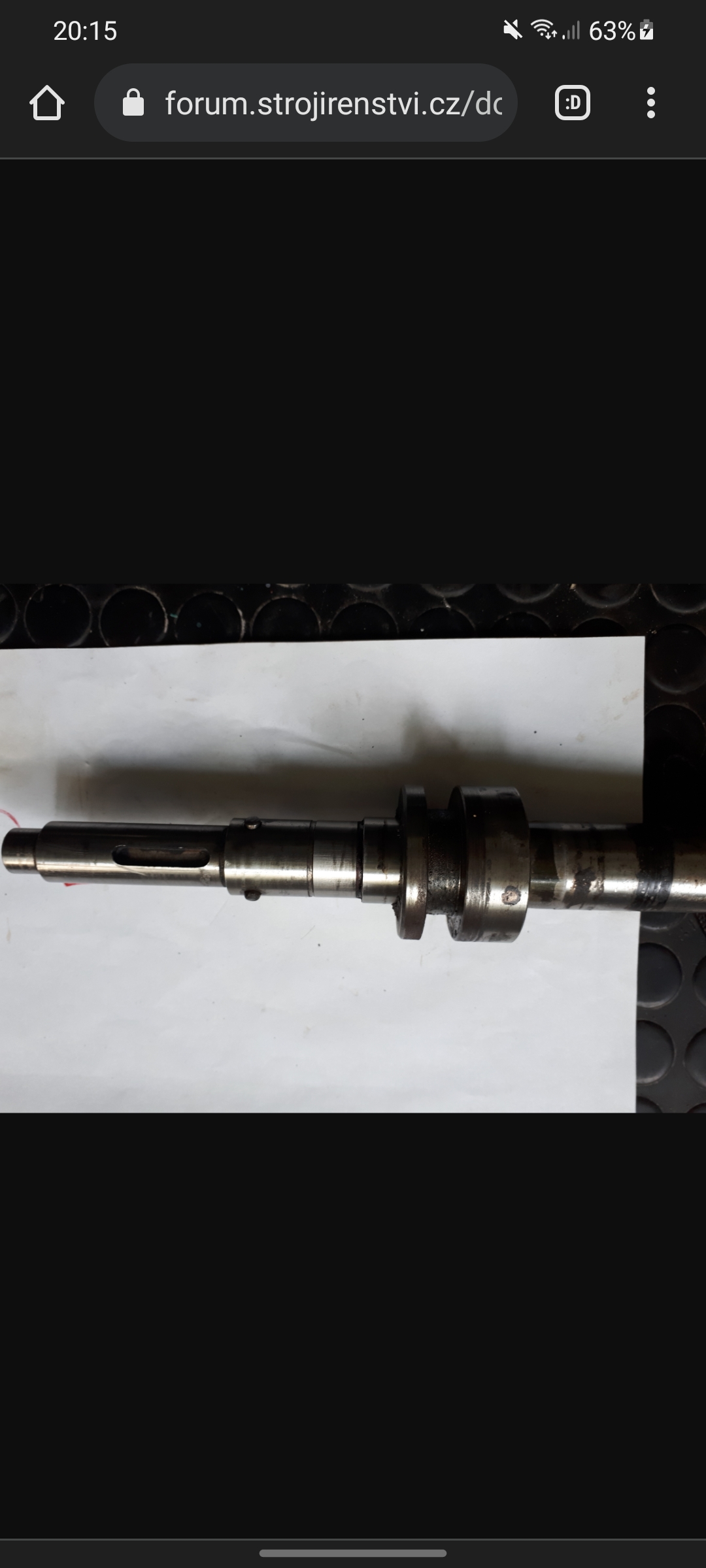

Mohl by mi někdo poslat přesné rozměry této hřídele a celé spojky? Nebo si to můžu koupit od někoho, kdo to dělá.
Přílohy
david.1
Příspěvky: 1187
Registrován: 30. 5. 2010, 11:09
Bydliště: doma

16. 12. 2021, 9:56

Konrad24 píše: 14. 12. 2021, 7:18 Mohl by mi někdo poslat přesné rozměry této hřídele a celé spojky? Nebo si to můžu koupit od někoho, kdo to dělá.
Tak to přeju mnoho úspěchů-kolik myslíš,že těch souistruhů bylo,aby se někdo škrábal s výrobou spojky? Pravda je,že to asi nebyla nejsilnější stránka tohoto soustruhu,často je zablokovaná na tvrdo-anebo rovnou zahozená a předělaná. Pokud ji nemáš kompletně,možná by stálo za to o ní přestat uvažovat. Já ji mám,ale zablokovanou a soustruh taky chodí.. Já vím,že spojka je spojka,ale je to dost pracné na výrobu..
Konrad24
Příspěvky: 16
Registrován: 13. 1. 2021, 6:33

17. 12. 2021, 9:13

můžete mi prosím říct, jak opravit můj soustruh?
Konrad24
Příspěvky: 16
Registrován: 13. 1. 2021, 6:33

4. 2. 2022, 9:24

Pokud má někdo díly na tento stroj nebo ví, kde se dají koupit, budu moc rád za každou informaci.
julo13
Příspěvky: 1
Registrován: 4. 5. 2022, 8:23

4. 5. 2022, 8:26

dobry den som zo slovenska a mam takyto sustru len nemam k nemu ziadnu dokumentaciu chcem sa spytat ci nemate nejaku brozurku o tomto sustruhu.Dakujem
