SV18R - elektro schéma

[Seco1]

Dobrý deň týmto by som Vás chcel poprosiť o poskytnutie elektro schémy pre SV18R. Mám stiahnutý návod tumlikovo.cz avšak v tomto návode je ťažko čitateľná schéma. Prezrel som na internete rôzne stránky aj toto fórum a nenašiel som nič. Ďakujem.

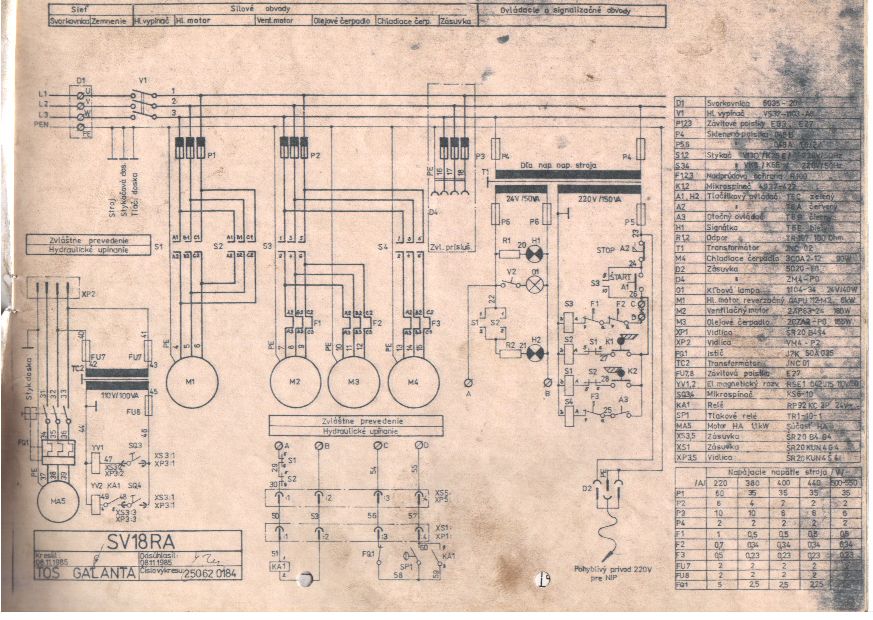

[qwer]

[Seco1]

SV18R a SV18RA majú rovnaké zapojenie? Nie som si istý.

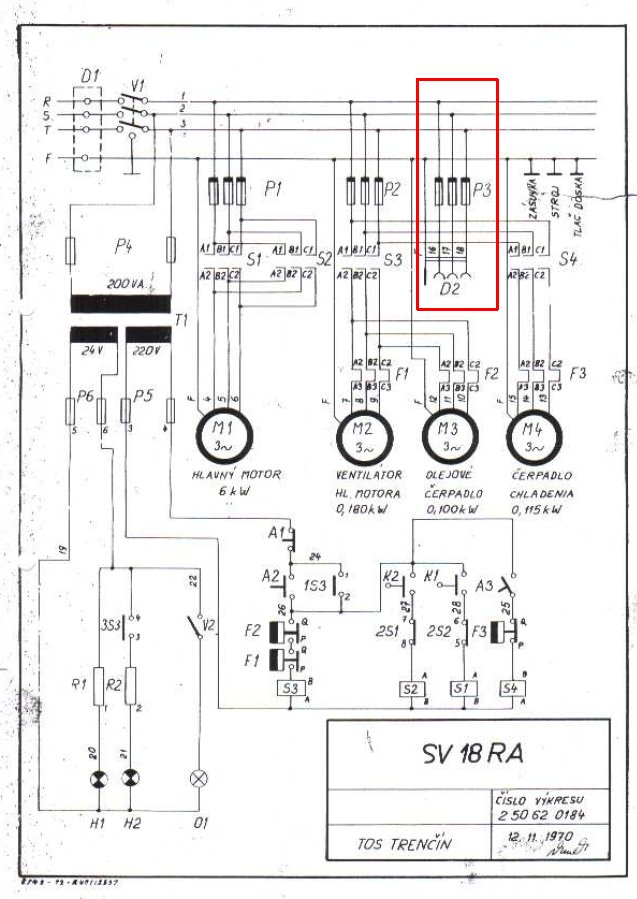

[novic]

[Seco1]

Ďakujem ale hľadám SV18R a nie SV18RA.

[Seco1]

Tak nemá nikto naozaj túto schému?

[milan.83]

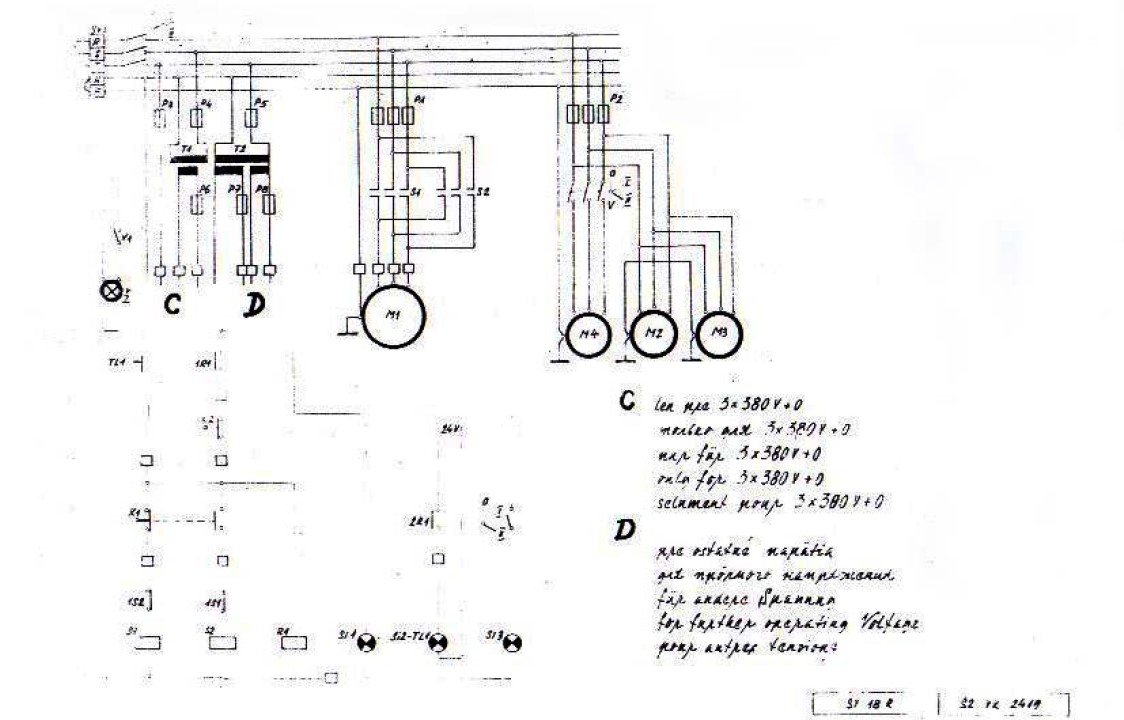

Pošli mi mailovou adresu. Mam ruské schéma. Sice má taky své mouchy, ale rozhodně je lépe čitelné

[qwer]

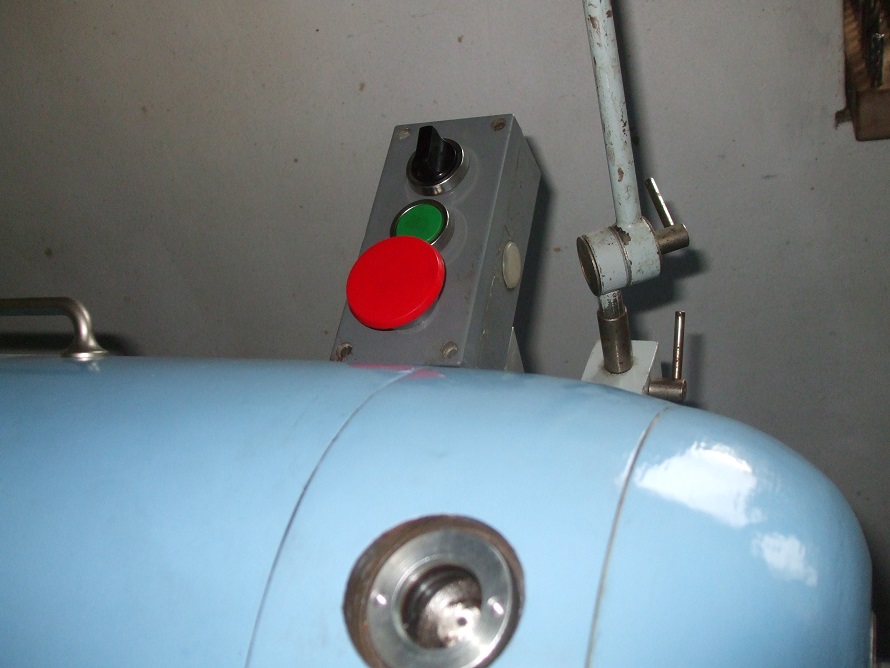

Medzi R a RA nemá byť v čom rozdiel. Akurát prvé R-ká mali ampérmeter, ktorý ti je na dve veci. Naviac, ak tam niekto robil generálku, zapojil to podla RA-čka. Moje R-ko bolo zapojené presne podľa tej schémy na RA. Akurát som dorobil hore za vreteník štart-stop a ovládanie čerpadla, aby to bolo poruke, a nemusel som stopku stláčať špicom topánky

[salus]

Medzi R a RA nemá byť v čom rozdiel. Akurát prvé R-ká mali ampérmeter, ktorý ti je na dve veci. Naviac, ak tam niekto robil generálku, zapojil to podla RA-čka. Moje R-ko bolo zapojené presne podľa tej schémy na RA. Akurát som dorobil hore za vreteník štart-stop a ovládanie čerpadla, aby to bolo poruke, a nemusel som stopku stláčať špicom topánky

.

SV18RA má také navíc zásuvku na suportovou brusku, nebo hydraulické kopírovací zařízení.

[milan.83]

Chlapci, mailem mi to nechce procházet, nahrál jsem to na uloz.to. Je tam schéma a jsou tam i výkresy https://uloz.to/file/znV3S3C942FJ/sv18r-additional-pdf
