TUM 25 B prosba-dokumentace (Určení typu)

Vse o konvencnich strojich, nic o jejich prestavbe na cnc
Mad_BOXs
Příspěvky: 1416
Registrován: 14. 1. 2008, 4:30
Bydliště: Dvůr Kálové n.Labem

28. 2. 2023, 7:03

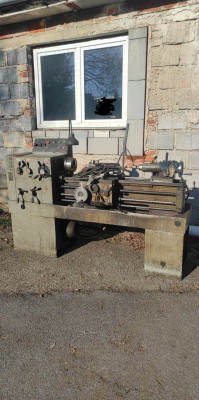

Pomůže mi někdo určit tento typ soustruhu? Prý maďarský?
Přílohy
Naposledy upravil(a) Mad_BOXs dne 3. 3. 2023, 3:22, celkem upraveno 1 x.
bednar.dk@seznam.cz
SolidWorks 2011
Zakázková výroba jednoúčelových strojů
konstrukce strojů, automatizace,
http://www.indops.cz" onclick="window.open(this.href);return false;
almac
Příspěvky: 715
Registrován: 28. 5. 2015, 6:35
Bydliště: Liberec

28. 2. 2023, 7:26

FAMOT TUM 25 B, polský
SN 20, SM 16 B, FN 25
Mad_BOXs
Příspěvky: 1416
Registrován: 14. 1. 2008, 4:30
Bydliště: Dvůr Kálové n.Labem

28. 2. 2023, 8:25

Diky
bednar.dk@seznam.cz
SolidWorks 2011
Zakázková výroba jednoúčelových strojů
konstrukce strojů, automatizace,
http://www.indops.cz" onclick="window.open(this.href);return false;
Mad_BOXs
Příspěvky: 1416
Registrován: 14. 1. 2008, 4:30
Bydliště: Dvůr Kálové n.Labem

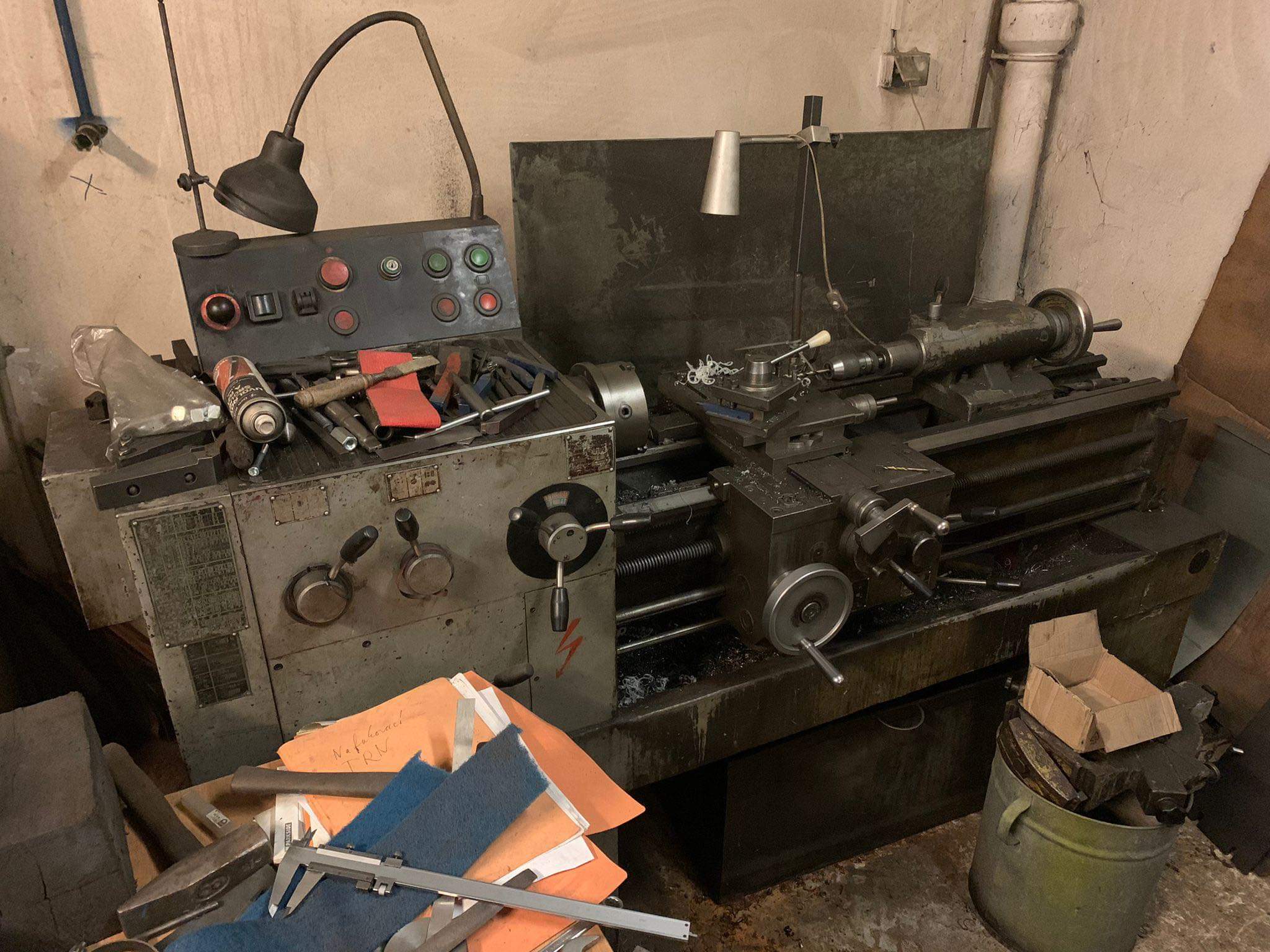

3. 3. 2023, 3:20

Tak soustruh už mám doma. Jen teď zjišťuji, že k němu mám jen elektro schéma, ale dohledat mechanické výkresy je problém.
Pomůže někdo z místních?
Scanuji internet a jen prodej.
bednar.dk@seznam.cz
SolidWorks 2011
Zakázková výroba jednoúčelových strojů
konstrukce strojů, automatizace,
http://www.indops.cz" onclick="window.open(this.href);return false;
Mad_BOXs
Příspěvky: 1416
Registrován: 14. 1. 2008, 4:30
Bydliště: Dvůr Kálové n.Labem

3. 3. 2023, 7:15

bednar.dk@seznam.cz
SolidWorks 2011
Zakázková výroba jednoúčelových strojů
konstrukce strojů, automatizace,
http://www.indops.cz" onclick="window.open(this.href);return false;
Pepa Žhář
Příspěvky: 415
Registrován: 23. 1. 2011, 5:16

3. 3. 2023, 9:33

https://gunsmithjm.blogspot.com/2014/02 ... -25-b.html
tady kolega delal repas tak tam ma nejake povidani..
jinak je to velice sikovny soustruh..manualu a dalsich veci je po netu spousta..
rezani M24 ockem ani nepociti...
https://www.google.com/search?q=tokarka ... 9&dpr=1.19
jen je nesikovne deleni pricneho posuvu ktere je na polomer a ne na prumer..
kolegovi jsem delal upravene noniusy..
V zamestnani jsem ho doplnil o FM , oprava brzdy je dost narocna pri jeji poruse a timto ji vyresis ...
Hlavne mazat, oko na kontrolu mas u sklicidla...olej je v hlavni prevodovce dole , ma to cerpadlo s lamelovym filtrem a je pohaneno pri roztoceni motoru...
skrin podelneho a pricneho suportu ma vlastni napln a je honena exentrickou pumpou pri pouzivani podelneho posuvu.
Pepa M.
Mad_BOXs
Příspěvky: 1416
Registrován: 14. 1. 2008, 4:30
Bydliště: Dvůr Kálové n.Labem

4. 3. 2023, 9:53

Zatím jsem ho máznul na lože a přikryl plachtou.
Mám podezření, že majitel ani nevěděl, že se do sportu leje olej, tak netuším co mě čeká.
bednar.dk@seznam.cz
SolidWorks 2011
Zakázková výroba jednoúčelových strojů
konstrukce strojů, automatizace,
http://www.indops.cz" onclick="window.open(this.href);return false;
Mad_BOXs
Příspěvky: 1416
Registrován: 14. 1. 2008, 4:30
Bydliště: Dvůr Kálové n.Labem

9. 3. 2023, 9:42

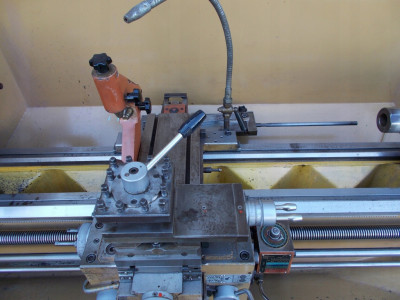

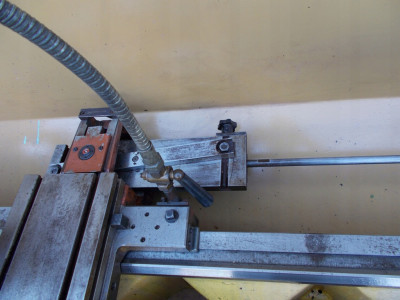

Než jsem ho zaplachtoval, tak jsem si všimnul něčeho zajímavého, co mám vzadu na suportu a netuším k čemu to slouží.
Našel jsem na netu obrázky.
Poradí někdo co to je?
bednar.dk@seznam.cz
SolidWorks 2011
Zakázková výroba jednoúčelových strojů
konstrukce strojů, automatizace,
http://www.indops.cz" onclick="window.open(this.href);return false;
Uživatelský avatar
Charon
Sponzor fora
Příspěvky: 5184
Registrován: 27. 7. 2019, 4:31
Bydliště: Praha

9. 3. 2023, 9:51

Myslíš to kuželové pravitko?
Na hobíka to asi jde...
SM16A, FN20, 3E710B, CDC7-2, HO02, CO2laser, Fiber a tak
Mad_BOXs
Příspěvky: 1416
Registrován: 14. 1. 2008, 4:30
Bydliště: Dvůr Kálové n.Labem

9. 3. 2023, 10:02

Kuželové pravítko?
Netuším jak by to mělo fungovat. Nic se na tom nehýbalo, jen to jezdí se suportem.
Nechybí k tomu ještě něco?
bednar.dk@seznam.cz
SolidWorks 2011
Zakázková výroba jednoúčelových strojů
konstrukce strojů, automatizace,
http://www.indops.cz" onclick="window.open(this.href);return false;
Uživatelský avatar
fmodel
Příspěvky: 10104
Registrován: 26. 10. 2011, 10:37
Kontaktovat uživatele:

10. 3. 2023, 9:27

Nechybí, někde budeš mít držák tý tyče ,stáhni si návod.
http://www.rm-reznicek.cz" onclick="window.open(this.href);return false;
Mad_BOXs
Příspěvky: 1416
Registrován: 14. 1. 2008, 4:30
Bydliště: Dvůr Kálové n.Labem

10. 3. 2023, 10:59

Aha, tak držák nemám.
To už by dávalo smysl.
A návod není ke stažení.
bednar.dk@seznam.cz
SolidWorks 2011
Zakázková výroba jednoúčelových strojů
konstrukce strojů, automatizace,
http://www.indops.cz" onclick="window.open(this.href);return false;
Pepa Žhář
Příspěvky: 415
Registrován: 23. 1. 2011, 5:16

10. 3. 2023, 1:11

https://docs.google.com/file/d/0B3xrQXC ... lOjvWA7gLg
je to sice na 35tku, ale co na to koukam tak je to stejne...
na strane 31 polozka 1H33-0040L
Pepa Žhář
Příspěvky: 415
Registrován: 23. 1. 2011, 5:16

10. 3. 2023, 1:16

Bez problemu se necha vyrobit , rozmery tam sice nejsou, ale vse se necha zmerit dle soustruhu...
Mad_BOXs
Příspěvky: 1416
Registrován: 14. 1. 2008, 4:30
Bydliště: Dvůr Kálové n.Labem

10. 3. 2023, 2:21

Děkuji.
Otestuji až to "odbahním" a trochu změřím, co mě čeká a nemine.
bednar.dk@seznam.cz
SolidWorks 2011
Zakázková výroba jednoúčelových strojů
konstrukce strojů, automatizace,
http://www.indops.cz" onclick="window.open(this.href);return false;
Odpovědět

Zpět na „konvenční soustruhy“
