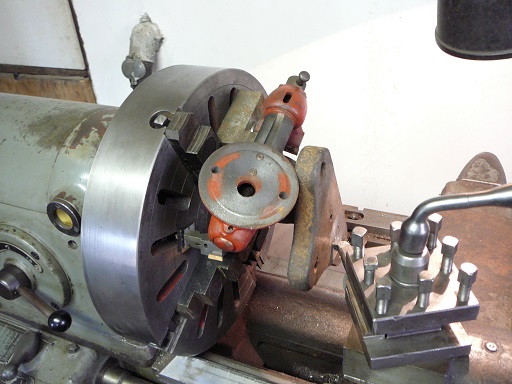

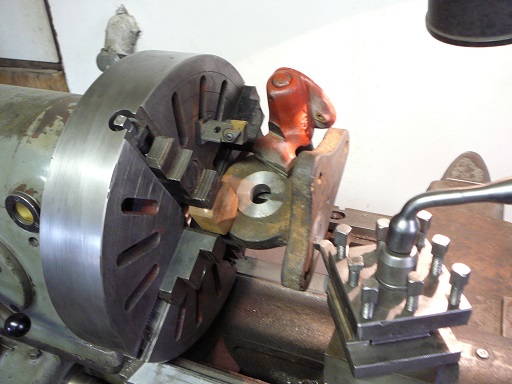

SN 20
-
- Příspěvky: 790
- Registrován: 25. 10. 2009, 2:47

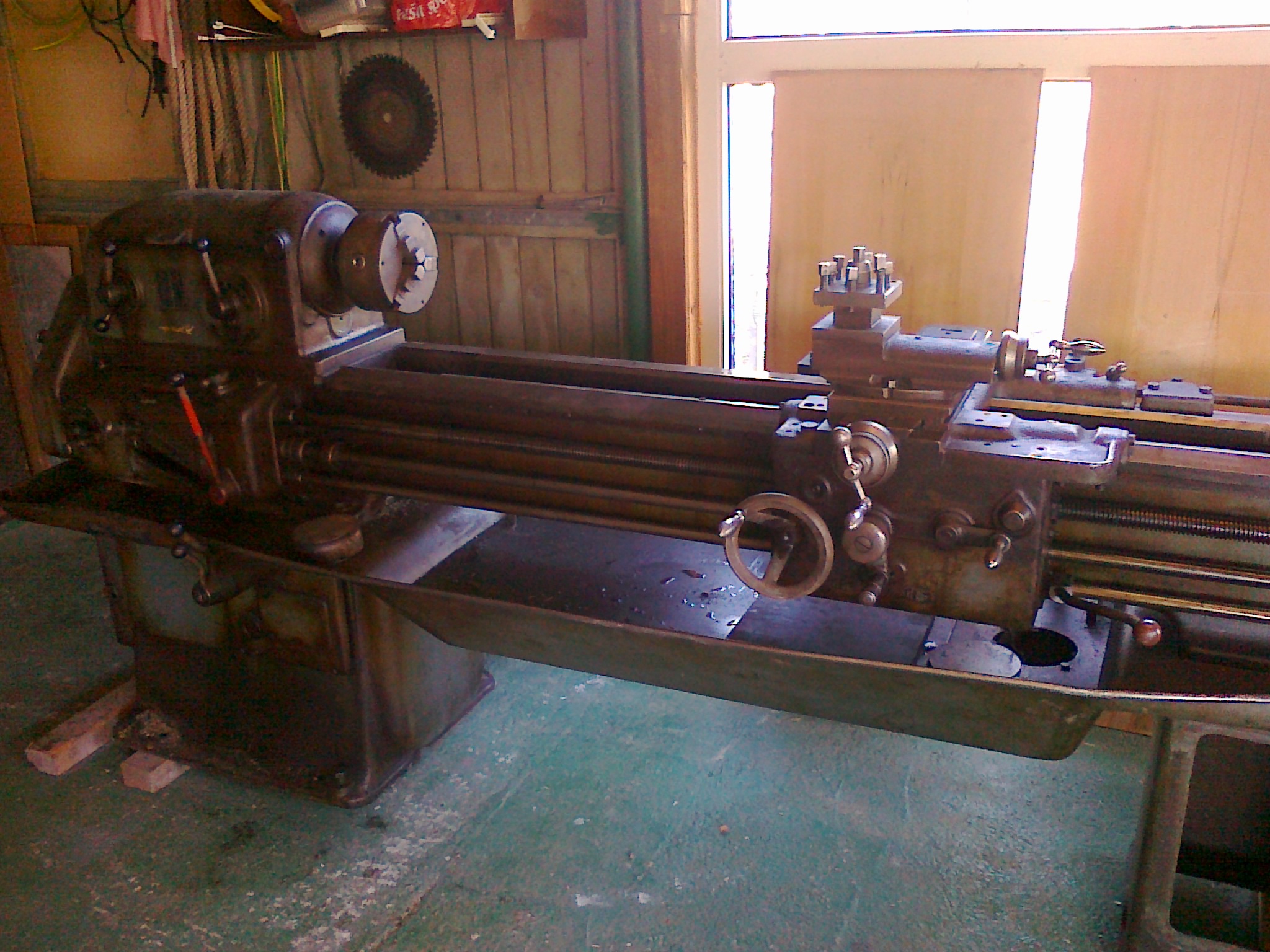

Zdravím Vás. Nevím zda to sem patří, když nejde o technický problém, ale už 10 let mám SN 20 a vlastně nevím nic o tom kde nebo kdy byl vyroben. Většinou je prodávají jako SN 20MAS, jenže na loži nad zadní nohou je velký znak TOS. Je mi divné, že na stroji není žádný štítek, obvyklý na všech jiných strojích, a ani není vidět, že by někde chyběl. Vy kdo ho máte, máte na něm nějaký výrobní štítek? Nebo jiný zdroj o původu.
Ten můj má nátěr něco jako německá polní šeď (možná zásoby po výrobě pro Wehrmacht ) tak třeba je to z důvodů vojenského utajení .
P.S. Moc děkuji Zdenovi za návod (je ve vláknu s návody a dokumentací).
Ten můj má nátěr něco jako německá polní šeď (možná zásoby po výrobě pro Wehrmacht ) tak třeba je to z důvodů vojenského utajení .
P.S. Moc děkuji Zdenovi za návod (je ve vláknu s návody a dokumentací).
Dobrý deň,

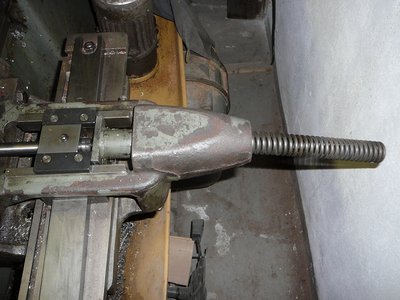

nechcem zakladať novú tému, keďže moja otázka je tiež ohľadom SN 20. Vlastním dva kusy. Na jednom som mal kužeľové pravítko, na druhom bol pozostatok niečoho, zrejme kopírka. Záujma ma či sa naozaj jedná o pozostatok kopírky ako si myslím, alebo sa jedná o niečo iné.
Druhá vec je, či sa niečo montovalo na suport, keď je pravítko zhodené a delená skrutka pretŕča a nič ju nefixuje.
Ak to niekto má doma, bol by som rád keby to odfotil aby som mal predstavu ako to vyzera.

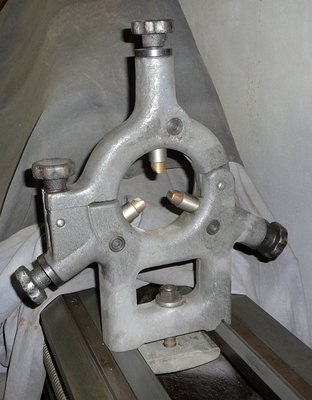

Tretia vec je pevná luneta. Vlastním bohužiaľ len pohyblivú, a rád by som si zodovážil aj pevnú, foto prípadne nejaké rozmery by pomohli pri hladaní.
Za rady a informácie vopred ďakujem.
nechcem zakladať novú tému, keďže moja otázka je tiež ohľadom SN 20. Vlastním dva kusy. Na jednom som mal kužeľové pravítko, na druhom bol pozostatok niečoho, zrejme kopírka. Záujma ma či sa naozaj jedná o pozostatok kopírky ako si myslím, alebo sa jedná o niečo iné.
Druhá vec je, či sa niečo montovalo na suport, keď je pravítko zhodené a delená skrutka pretŕča a nič ju nefixuje.
Ak to niekto má doma, bol by som rád keby to odfotil aby som mal predstavu ako to vyzera.
Tretia vec je pevná luneta. Vlastním bohužiaľ len pohyblivú, a rád by som si zodovážil aj pevnú, foto prípadne nejaké rozmery by pomohli pri hladaní.
Za rady a informácie vopred ďakujem.
-
- Příspěvky: 790
- Registrován: 25. 10. 2009, 2:47
Odpověďmi na první dvě otázky asi zklamu.

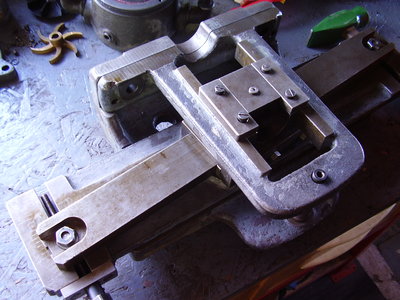

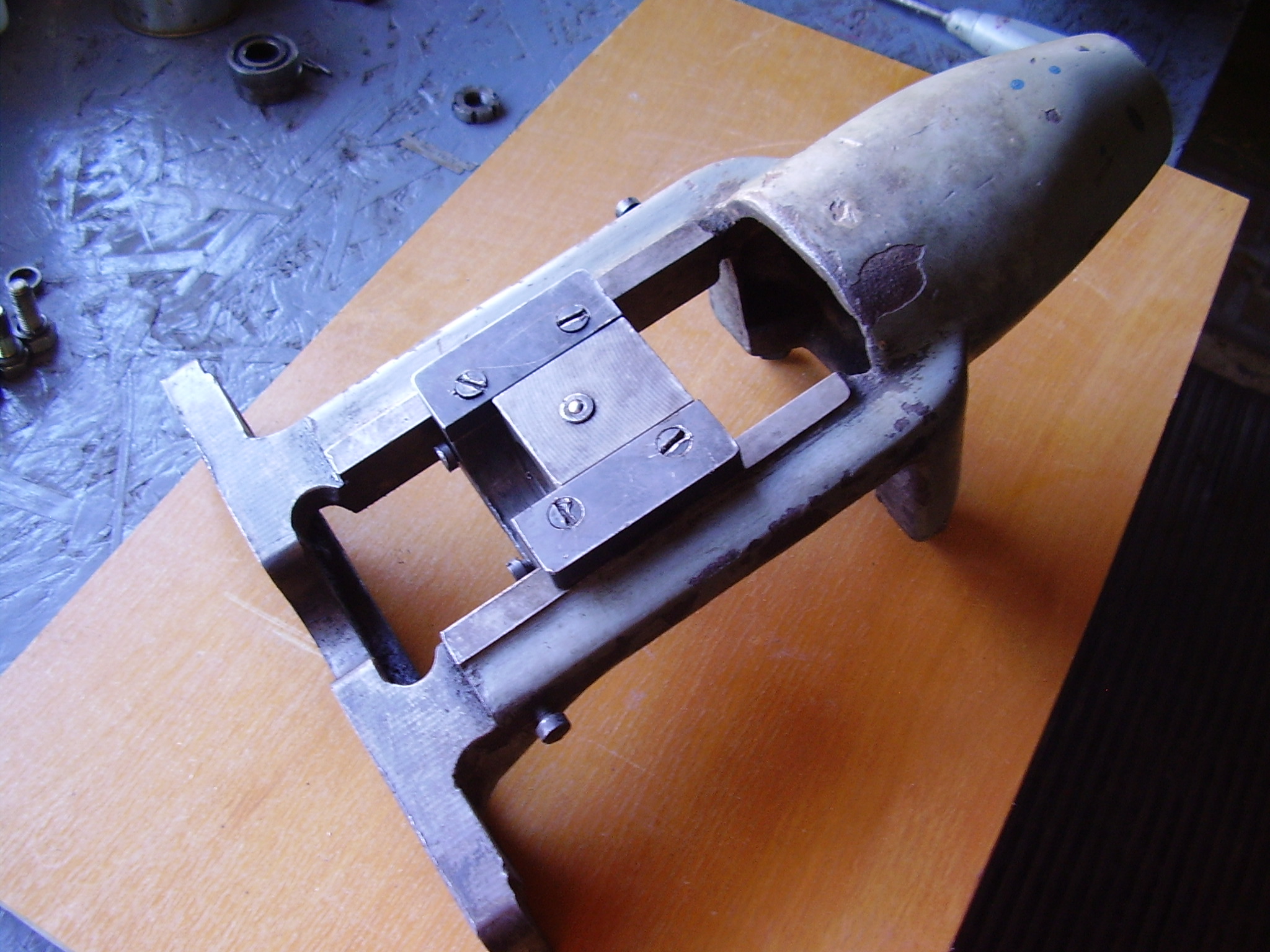

1) Jedná se také o rám jiného typu pravítka na kužely. Má ale přítlačnou pružinu a dá se použít jako mechanická kopírka (znám to jen teoreticky, nikdy jsem to nezkoušel ani neviděl).
2) Pokud se sundá pravítko, tak by se měl dělený šroub nahradit normálním. S použitím děleného šroubu bez pravítka se nepočítá a záleží na tvůrčí invenci majitele.
3) Rozměry jsem nezjišťoval, ale dají se odvodit ze šířky saní.
1) Jedná se také o rám jiného typu pravítka na kužely. Má ale přítlačnou pružinu a dá se použít jako mechanická kopírka (znám to jen teoreticky, nikdy jsem to nezkoušel ani neviděl).
2) Pokud se sundá pravítko, tak by se měl dělený šroub nahradit normálním. S použitím děleného šroubu bez pravítka se nepočítá a záleží na tvůrčí invenci majitele.
3) Rozměry jsem nezjišťoval, ale dají se odvodit ze šířky saní.
Sklamaný rozhodne niesom, nakoľko som teraz aspoň v obraze.

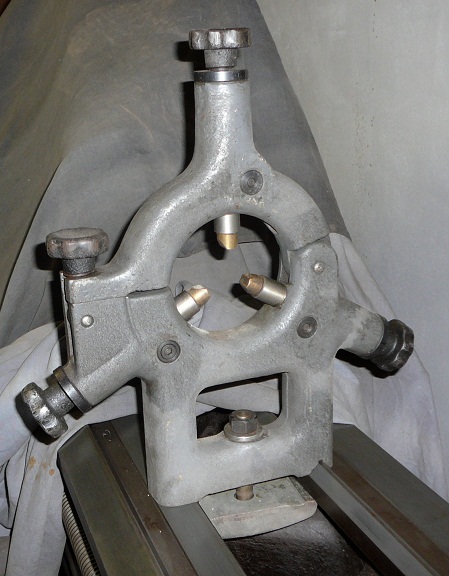

Môžem použiť vašu fotku lunety ako ilustračnú do inzerátu, nakoľko by som ju chcel zohnať aby som mal príslušenstvo kompletné a mohol doma plnohodnotne točiť?
K vašim otázkam viem povedať len toľko, že na staršom mám vzadu znak MAS, tipujem r.v. okolo 45, a na novšom, tipujem r.v. 55 podľa štítklov čerpadiel je už znak TOS, starší sústruh štítok nemá, novší má malý štítok na kryte poistiek ale je tam len vyrazené SN 20.
Môžem použiť vašu fotku lunety ako ilustračnú do inzerátu, nakoľko by som ju chcel zohnať aby som mal príslušenstvo kompletné a mohol doma plnohodnotne točiť?
K vašim otázkam viem povedať len toľko, že na staršom mám vzadu znak MAS, tipujem r.v. okolo 45, a na novšom, tipujem r.v. 55 podľa štítklov čerpadiel je už znak TOS, starší sústruh štítok nemá, novší má malý štítok na kryte poistiek ale je tam len vyrazené SN 20.
-
- Příspěvky: 790
- Registrován: 25. 10. 2009, 2:47
Samozřejmě. Před tím dotazem mě ani nenapadlo, že bych na ní mohl uplatňovat autorská práva .moe_74 píše:Môžem použiť vašu fotku lunety ako ilustračnú do inzerátu, nakoľko by som ju chcel zohnať aby som mal príslušenstvo kompletné a mohol doma plnohodnotne točiť?
-
- Příspěvky: 790
- Registrován: 25. 10. 2009, 2:47
Kolečka navíc bohužel nemám, ale je to běžný modul 1,5, tak se celkem dají sehnat.
-
- Příspěvky: 790
- Registrován: 25. 10. 2009, 2:47
Nechci zakládat další téma , mam takový problém , nevím jak dotahnout vuli šroubu na příčném suportu , res. v matici se mi již šroub nehýbe to sem dotáhl , problém je že se mi hýbe celý šroub i s klikou tam a z5 o cca 1mm , jak to dotahnout? Nevím jak tu kliku vubec dostat ven.
-
- Příspěvky: 790
- Registrován: 25. 10. 2009, 2:47
Klička se dá sundat po vyražení kuželového kolíku, ale asi se sundávat nemusí. Ta vůle se nastavuje pomocí dvou matic, které jsou hned pod klikou. Matice jsou válcové, mají na obvodu 4 díry a měl by se na ně používat hákový klíč. Ta navrchu je kontramatka, ta se musí povolit, spodní se přitáhne až se vymezí vůle a kontramatice se zase utáhne. Pokud tam je pravítko na kužely, tak se vůle nastavuje ještě vzadu, zase dvěma matkama.
Naposledy upravil(a) soustružník dne 22. 1. 2015, 10:41, celkem upraveno 1 x.
-
- Příspěvky: 790
- Registrován: 25. 10. 2009, 2:47
Řeším problém, který sice souvisí s SN20, ale vlastně se týká řady soustruhů. Snad všechny soustruhy mají řešené zajišťování podélného posuvu, ale se zajištěním příčného jsem se ještě nesetkal, nevíte jestli je na to nějaké jednoduché osvědčené řešení? Potřeboval bych nějakým způsobem zajišťovat příčný suport tak, aby se nemohl posouvat v rámci vůle matice a také aby ta byla méně namáhaná. Při soustružení to není potřeba, ale třeba při vyvrtávání součásti upnuté na suportu to chybí, protože během otáčky se mění směr síly působící na obrobek.
Naposledy upravil(a) soustružník dne 24. 2. 2016, 8:37, celkem upraveno 1 x.
- tumlik
- Sponzor fora
- Příspěvky: 3588
- Registrován: 19. 12. 2007, 8:20
- Bydliště: já su z Moravskej :-)
- Kontaktovat uživatele:
Já jo , na Schaublinech je to taktosoustružník píše:........ ale se zajištěním příčného jsem se ještě nesetkal, nevíte jestli je na to nějaké jednoduché osvědčené řešení?
http://www.tumlikovo.cz/
Popularizační web nástrojařství a kovoobrábění
Popularizační web nástrojařství a kovoobrábění
-
- Příspěvky: 790
- Registrován: 25. 10. 2009, 2:47

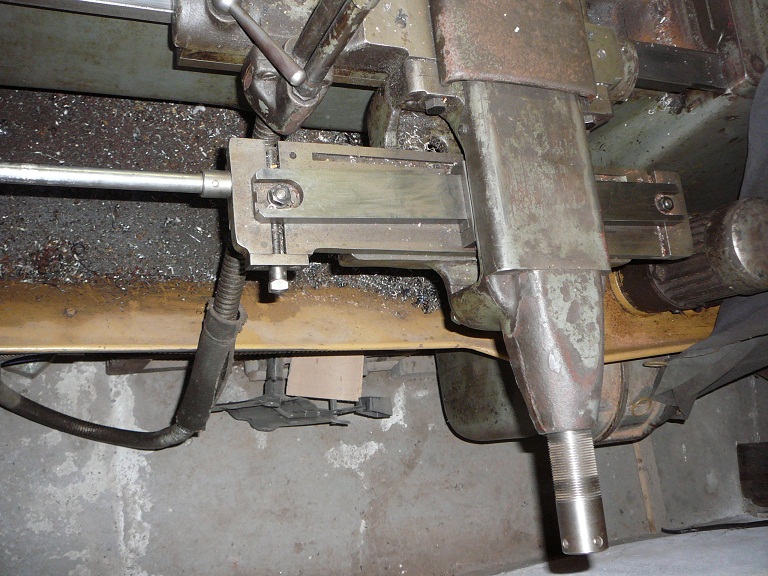

No jó Schaublin, to ke mně ještě nedorazilo. Je to asi nejjednodušší řešení, bohužel na SN 20 není pod vodícíma plochama dost místa. Jsou tam ale obrobené plochy se závity pro lunetu a na ně už něco přidělám.
Když na toho Schaublina koukám, říkám si jestli má tak malý krok suportu aby šel zajistit i vzadu, ale to asi mají promyšlené.
Když na toho Schaublina koukám, říkám si jestli má tak malý krok suportu aby šel zajistit i vzadu, ale to asi mají promyšlené.
-
- Příspěvky: 790
- Registrován: 25. 10. 2009, 2:47
Občas by se mi na SN 20 hodilo kleštinové upínání. Cenově výhodné jsou kleštiny 5C. SN 20 má ve vřetenu Morse 5 a napadlo mě, že by se snad dal použít adaptér pro soustruhy D320 (http://www.bow.cz/obrazky/3441506?img=3 ... .jpg&sale=. Jde mi jen o tu kuželovou redukci (snad bych ji někde sehnal samostatně a nějakou trubku a matičku bych si udělal) neznáte ji někdo. Jde mi o to, zda vnější kužel je skutečně Morse 5, který by šel použít do jakékoli dutiny a ne jen něco pro to Optimum. A také se chci zeptat na levné čínské kleštiny 5C, jestli za něco stojí. Nečekám přesnost jak od Schaublinu, ale něco co funguje a je přesnější než universála.
-
- Příspěvky: 790
- Registrován: 25. 10. 2009, 2:47
Potřeboval jsem vyříznout závit se stoupáním 0,7 mm (na závit, který podle českých tabulek neexistuje, ale v číně ho dělají). V tabulce k soustruhu uvedený není a když už jsem ho tedy musel počítat, tak jsem si zrovna sepsal výměnná kola a nastavení převodů pro stoupání metrických závitů dle ČSN. Kola jsou napsaná a-b-c-d (výjimkou je u některých stoupání převod třemi koly, kde prostřední je pouze vložené a může tedy mít 42 až 90 zubů). ABC jsou písmena na předloze a 1-9 čísla na nortonce. Často je stoupání dosažitelné více možnostmi a tak jsem sepsal všechny na které jsem narazil, určitě je jich ale ještě více. Je použito jen ozubených kol dodávaných jako základní příslušenství, mělo by to platit pro SN 20 i SN 20A. Docela mě potěšilo co všechno se dá tím opovrhovaným systémem s výměnnými koly nastavit.
- Přílohy
-
- Metrické závity.doc
- (27 KiB) Staženo 600 x
