NAREX EV 032 D

rogi
Příspěvky: 238
Registrován: 23. 5. 2010, 7:47
Bydliště: SK, pri TRNAVE

8. 11. 2012, 8:31

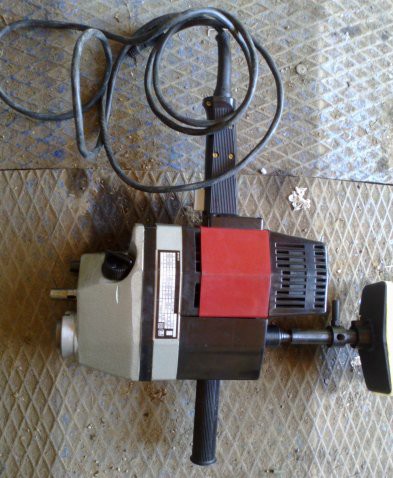

Viac krát som videl v ponuke tento typ vrtačky, ale na stránkach Narex som nenašiel žiadne technické údaje.Viem len že ma tri vretená a výkon 900W.Vie niekto o tomto type niečo viac?
Přílohy
EV 032D.jpg
testone
Sponzor fora
Příspěvky: 7176
Registrován: 3. 12. 2010, 5:56
Bydliště: Slaný

8. 11. 2012, 9:35

má to ve vřetení Morse kužel. tuším č. 2, malé otáčky, sílu (kroutivý moment :D ) jako bejk, když se to kousne tak to obsluze zamotá ruce do vánočky a točí se to tak dlouho než si to utrhne šňůru
jinak je to dělník, ale víceméně nebezpečná záležitost z výše uvedeného důvodu
jestli to má víc vřeten (dutin) bude se každé točit jinými otáčkami, výrobce tím obešel nutnost řaditelné převodovky
Obvykle se dějí věci obvyklé. Méně často se dějí věci neobvyklé a zcela vyjímečně se dějí věci vyjímečné...
Masturn 40 CNC, Hermle UWF1200H CNC a pár klasik
http://www.radialengine.cz" onclick="window.open(this.href);return false;
http://www.autopejsek.cz" onclick="window.open(this.href);return false;
Uživatelský avatar
PAKO.ll
Příspěvky: 1448
Registrován: 10. 2. 2012, 3:24
Bydliště: ŠKVOREC
Kontaktovat uživatele:

8. 11. 2012, 3:25

mrcha co jsme vázali řetězem když se šlo velkým průměrem do pořádného masa... s tím utržením šňůry svatá pravda :D
https://www.facebook.com/pages/Volman-% ... =bookmarks" onclick="window.open(this.href);return false;
Volman MN80, Volman M6 ,Volman NOF a další litinové smetí...
jiriu
Příspěvky: 102
Registrován: 5. 12. 2011, 8:12

8. 11. 2012, 5:32

zdravim,doplnim udaje o teto vrtačce.vrtacka ma 3 vretena .vreteno A kuzel morse 3,vreteno B kuzel pro sklicidlo do 10mm,vreteno C upinaci pr.6mm pro stopkove kotouce ev.technicke frezy,moznost pripojeni ohebneho hridele. vrtacka ma 2rychlosti ,pri zatizeni ma vreteno A 140 a 275 , vreteno B 640 a 1250, vreteno C 2860. naprazdno jsou otacky priblizne o 100%vetsi.k vrtacce se vyrabel i stojan typ S20 .Vrtacka ma i revers. j
rogi
Příspěvky: 238
Registrován: 23. 5. 2010, 7:47
Bydliště: SK, pri TRNAVE

8. 11. 2012, 10:26

mam tento stojan s ozubením hrebenom http://www.c-n-c.cz/viewtopic.php?f=53&t=8995" onclick="window.open(this.href);return false; radšej budem používať staručku narex EV513D, lebo som :shock: nerad by som bol, ak by ma to namotalo aj so stojanom :lol:
ĎAKUJEM za informacie.
Uživatelský avatar
Francotirador
Příspěvky: 1173
Registrován: 27. 7. 2010, 8:04

9. 11. 2012, 11:55

Jak moc je přesné uložení vřeten (převodovky)? Šla by EV032D použít bez úprav (jen vyrobit tuhé uchycení) pro stavbu stolní frézky?
soustruh: TOS MN80A; obrážečka: TOS MS200N
frézka: klon Sieg X2; ostřička: Beiping PP-U3
Uživatelský avatar
Francotirador
Příspěvky: 1173
Registrován: 27. 7. 2010, 8:04

14. 12. 2012, 10:09

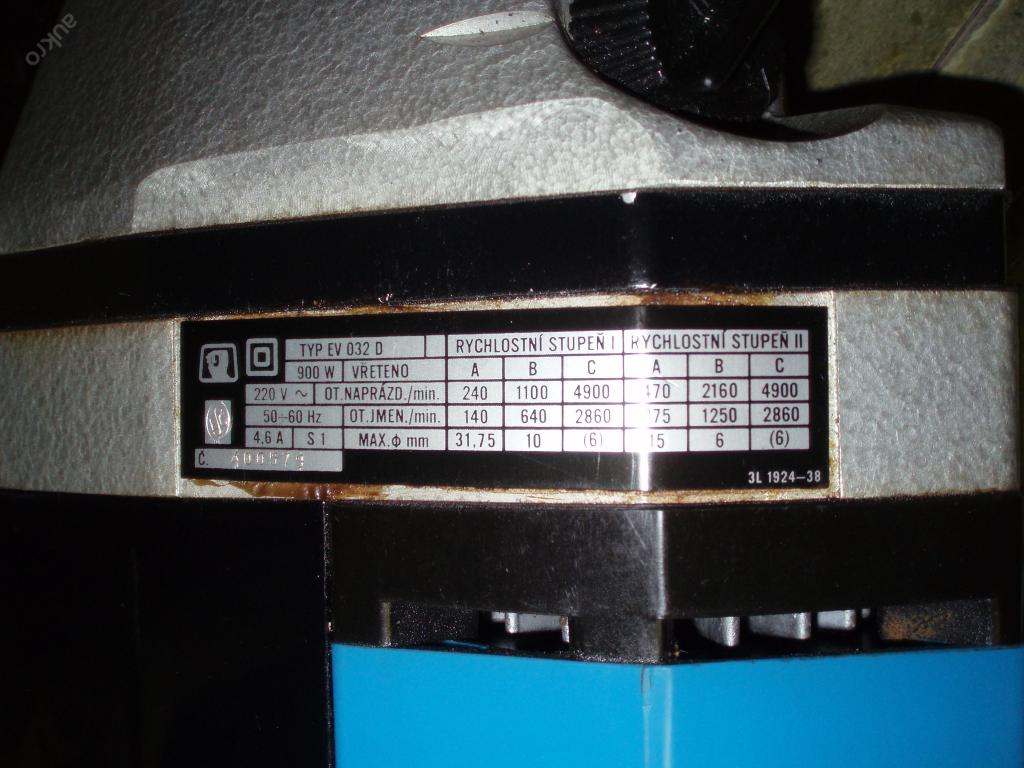

Na netu se u nabídek udání otáček občas liší, takže jsem pátral a podařilo se mi dohledat přímo fotku štíšku převodů.

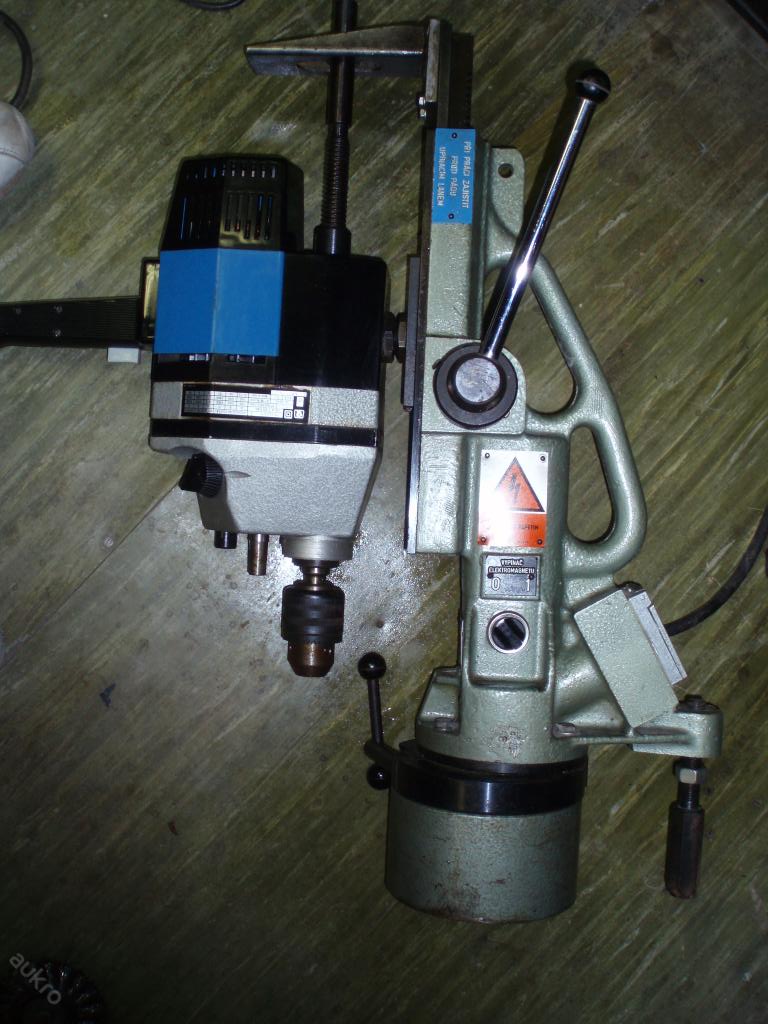

A také stojan VJ 432, který je určen pro vrtačku Narex EV 432 D viz katalog B.O.S. s.r.o. http://www.bos-teplice.cz/dokumenty/6_U ... je_05e.pdf" onclick="window.open(this.href);return false; na straně 6
Nemáte někdo fotku toho stojanu S20, který zmiňoval jiriu a vrtačky EV 432 D?
soustruh: TOS MN80A; obrážečka: TOS MS200N
frézka: klon Sieg X2; ostřička: Beiping PP-U3
jarddo
Příspěvky: 1
Registrován: 20. 9. 2013, 6:01

20. 9. 2013, 6:06

Prosim Ta pisete tu ze to ma kuzel morse 3 ale nikde na vretene nevidim otvor na vyrazaci klin.
Akym sposobom sa z tohto vretena,stroja vyraza vrtak,pripadne hlavicka ak je na kuzeli.

Dik
exot007
Příspěvky: 188
Registrován: 3. 12. 2012, 6:47
Bydliště: 294 11

21. 11. 2013, 8:34

Vyrazeni se deje tou operkou ktera se zasroubuje a tim vytlaci vrtak.Mozna se pletu ale tahle vrtacka mela kuzel M2.Dva vrtali a treti stal u prodluzovaku pripraven ho rozpojit ;) tohle byla praxe:)
Uživatelský avatar
Francotirador
Příspěvky: 1173
Registrován: 27. 7. 2010, 8:04

22. 11. 2013, 10:40

Upínací kužel v hlavním (pomalém) vřetenu je opravdu MK3.
Rychlejší vřeteno pro vrtačková sklíčidla B16 (jestli si to dobře pamatuji tak velikost 16, nebo že by 18 :? ), a nejrychlejší vřeteno má kleštinové upínání pro válcové stopky průměr 6 mm.
soustruh: TOS MN80A; obrážečka: TOS MS200N
frézka: klon Sieg X2; ostřička: Beiping PP-U3
Uživatelský avatar
salus
Příspěvky: 1546
Registrován: 1. 9. 2013, 1:30
Bydliště: Chrudimsko

8. 1. 2014, 4:10

jarddo píše:Prosim Ta pisete tu ze to ma kuzel morse 3 ale nikde na vretene nevidim otvor na vyrazaci klin.
Akym sposobom sa z tohto vretena,stroja vyraza vrtak,pripadne hlavicka ak je na kuzeli.

Dik
Výrobce to řešil tím způsobem, že vřeteno "A" s vnitřním morse kuželem MK3 je duté. Z obrázků je patrné, že vřeteno je v ose s trapézovým šroubem pro opěrku. Když se tato opěrka zašroubuje zcela dovnitř (levý závit) šroubem se upnutý nástroj vytlačí z vřetena. Pokud je vrtačka upevněna ve stojanu, ať už magnetickém nebo normálním, je zapotřebí do upínacího šroubu zasunout kulatinu o průměru 8mm a s její pomocí vyrazit vrták (pouzdro apod.) jiný způsob vyražení upnutého nástroje ve vnitřním morse kuželu není možný. Upnutí vrtačky do stojanů se provádělo právě pomocí této trapézové matice, která je v horní části vrtačky a v tom upínacím trapézovém šroubu byl otvor právě pro tu 8mm kulatinu. Dle katalogu náhradních dílů, kde je podrobný rozkres (není tam ovšem ten trapézový upínací šroub, který se používal pro upevnění vrtačky do stojanů - ten byl součástí stojanu) je to celkem patrné. Dovoluji si to tvrdit na základě dlouholetých zkušeností s opravami tohoto konkrétního stroje. Hlavička, která byla naražena na vnějším kuželu vřetena "B" se sundávala klasickým vyrážecím klínem, protože toto vřeteno má pro ten účel otvor.
Přílohy
EV032D.pdf
(1.51 MiB) Staženo 1048 x
Soustruh: S-28 Žebrák
Stolní vrtačka: TOS V10A
Pásová pila: G5013W/400
Uživatelský avatar
Francotirador
Příspěvky: 1173
Registrován: 27. 7. 2010, 8:04

9. 1. 2014, 9:14

Děkuji salusovi za poskytnutí Seznamu náhradních dílů.
Neměl by někdo ještě Návod k použití?
soustruh: TOS MN80A; obrážečka: TOS MS200N
frézka: klon Sieg X2; ostřička: Beiping PP-U3
jardas1
Příspěvky: 2
Registrován: 5. 1. 2015, 12:59

5. 1. 2015, 2:23

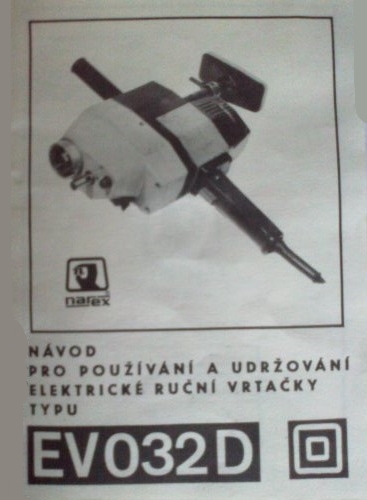

Ahoj, pokouším se přiložit poptávaný Návod na požití EV 032D. Zároveň prosím všechny, kteří mají nevyužitý stojan S20 k této vrtačce, aby jej nabídly. Nám zájem o jeho koupi. Magnetický stojan je však pro mne nevhodný.
Kontakt je možný na e-mailu: martinujaroslav@seznam.cz
Přílohy
EV 032D - Návod pro používání a udržování_Část1.pdf
(33.54 MiB) Staženo 1128 x
jardas1
Příspěvky: 2
Registrován: 5. 1. 2015, 12:59

5. 1. 2015, 2:26

Návod na EV 032D - část II
Přílohy
EV 032D - Návod pro používání a udržování_Část2.pdf
(23.8 MiB) Staženo 951 x
Uživatelský avatar
Francotirador
Příspěvky: 1173
Registrován: 27. 7. 2010, 8:04

9. 1. 2015, 8:47

jardas1 píše:Ahoj, pokouším se přiložit poptávaný Návod na požití EV 032D.
Super. Diky za navod.
soustruh: TOS MN80A; obrážečka: TOS MS200N
frézka: klon Sieg X2; ostřička: Beiping PP-U3
