Inventor - kombinácia objem + plochy
Momentálne riešim návrh nástrojov na jednu formu na lisovanie plechu.
Základnými dátami sú sken existujúcej súčiastky.
Podľa tohoto skenu som vymodeloval objemovú súčasť. Je tam spravených pár vecí, ktoré sa dajú klasickými nástrojmi. ďalej som pokračoval obecnými plochami.

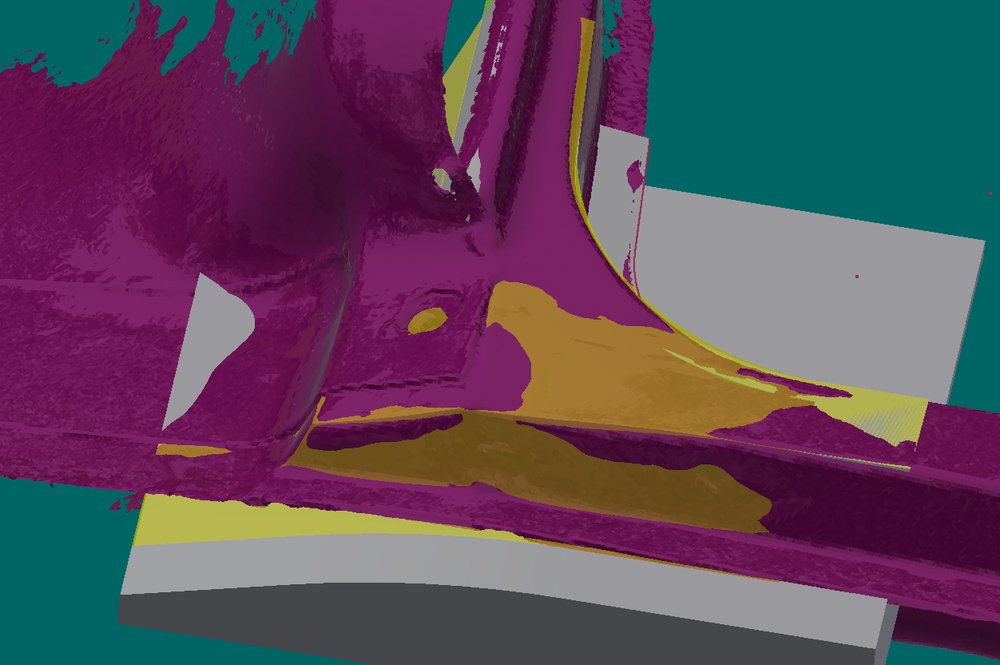

Teraz potrebujem poradiť, ako najlepšie dorobím objem tejto súčiastke, aby som dokončil zaoblenia a začal robiť obrábanie? fialová je sken
sivá je objemová časť
žlté sú plochy.
Základnými dátami sú sken existujúcej súčiastky.
Podľa tohoto skenu som vymodeloval objemovú súčasť. Je tam spravených pár vecí, ktoré sa dajú klasickými nástrojmi. ďalej som pokračoval obecnými plochami.
Teraz potrebujem poradiť, ako najlepšie dorobím objem tejto súčiastke, aby som dokončil zaoblenia a začal robiť obrábanie? fialová je sken
sivá je objemová časť
žlté sú plochy.
Nejdřív všechny plochy ořezej vůči sobě tak, aby ti vznikl dutý díl z ploch. Poto stačí všechny plochy sešít a automaticky se vytvoří objemové těleso. Druhá možnost je použít funkci vyřezat. Ta ti udělá obj. těleso mezi vybrané plochy.
Ideální je vytvořené plochy nějak ohradit. V tomto případě na to stačilo pár rovin. V každé rovině se udělá skica, promítnou se hrany a uzavře se smyčka. Potom se ze smyček udělají plochy pomocí záplat a všechny plochy se sešijou.
Video jsem narychlo zachytil ve Windows aplikaci, ale nenahrály se kontextové nabídky .
Video jsem narychlo zachytil ve Windows aplikaci, ale nenahrály se kontextové nabídky .
tá chybná geometria môže byť problém a zdroj chýb v budúcnosti. ale po prevode IPT-STEP-IPT sa odstráni parametrickosť a geometria ostane pevná a jednoznačne daná. ale to si len domýšľam.

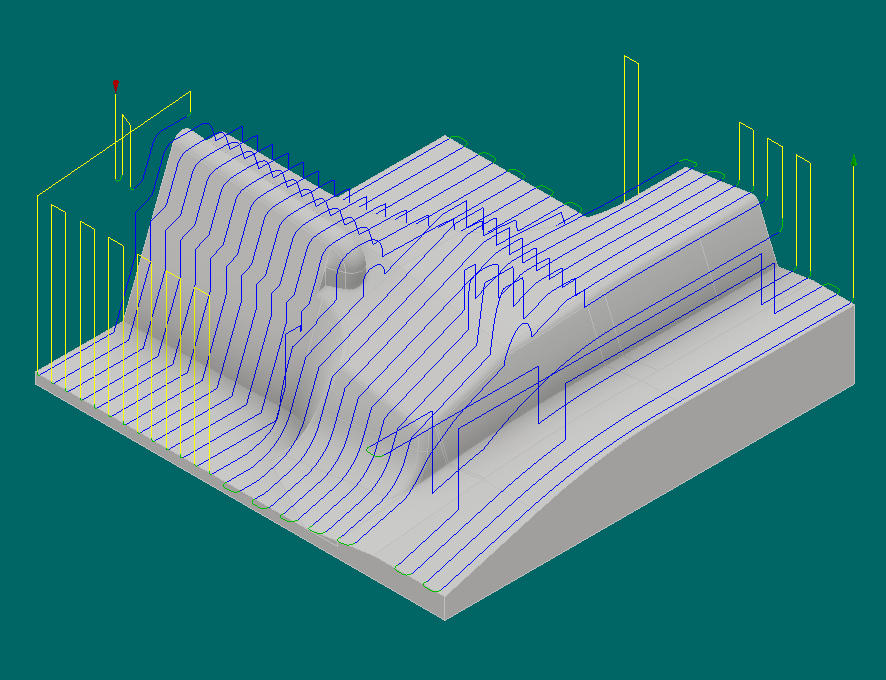

pôvodný súbor a po prevode cez STEP teraz idem spraviť polystyrénový model a porovnať so skutočnosťou.
pôvodný súbor a po prevode cez STEP teraz idem spraviť polystyrénový model a porovnať so skutočnosťou.

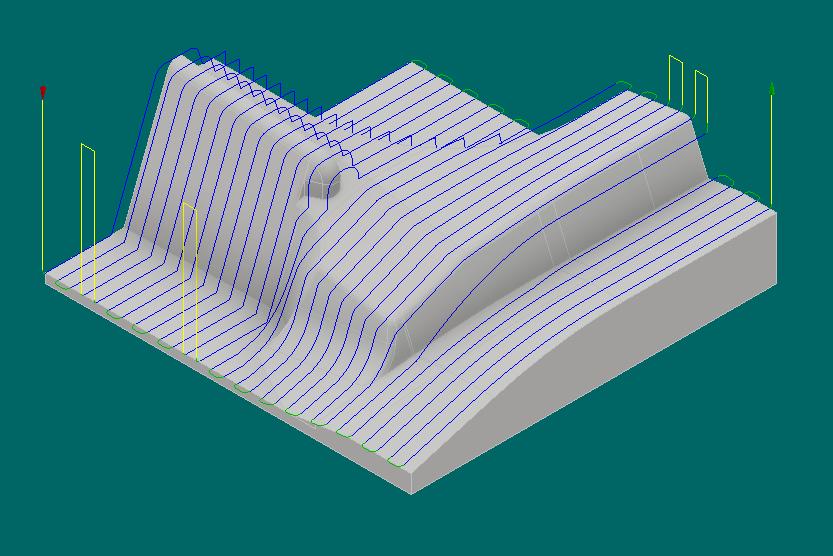

Polystyren je obrobený a vyzerá to dobre. ABy som mohol pokračovať, tak by som potreboval ešte 2 drobnosti, s ktorými si neviem rady.
dá sa nejako rozumne spraviť zmenšenie dielu o hrúbku plechu? Viem si to tak vymodelovať, ale rád by som sa to naučil tak, ako sa patrí.
Ako spravím kombináciu 2 dielov?
napr. tento diel je pozitív a potrebujem negatív. teoreticky vymodelujem kocku, vezmem pozitív a odčítam. ale nejde mi spraviť súčiastka s 2 telesami. ALebo to v autodesku mysleli ešte nejako inak?
dá sa nejako rozumne spraviť zmenšenie dielu o hrúbku plechu? Viem si to tak vymodelovať, ale rád by som sa to naučil tak, ako sa patrí.
Ako spravím kombináciu 2 dielov?
napr. tento diel je pozitív a potrebujem negatív. teoreticky vymodelujem kocku, vezmem pozitív a odčítam. ale nejde mi spraviť súčiastka s 2 telesami. ALebo to v autodesku mysleli ešte nejako inak?
Posuntí ploch o hloubku plechu je příkaz Zvetšit/odsazení. A pak jsou další trošku pracnější možnosti.
Ta druhá vec je postup dobrý. Když modeluješ kostku, uděláš obdelník v náčrtu, dáš vysunout, ale nikoliv sjednocení, odebrání, prunik ale nové těleso? A pak příkaz kombinace?
Pokud to nejde tak je někde chyba, další možnost je jít přes sestavu.
Ta druhá vec je postup dobrý. Když modeluješ kostku, uděláš obdelník v náčrtu, dáš vysunout, ale nikoliv sjednocení, odebrání, prunik ale nové těleso? A pak příkaz kombinace?
Pokud to nejde tak je někde chyba, další možnost je jít přes sestavu.
Ing. Tomáš Mlčák - Digitální prototypování, Konstrukce strojů a zařízení, Fotogrammetrie, Vývoj pásových jednotek
tak zväčšiť/odsadenie funguje. lepšie je to spraviť, keď ešte nie sú zaoblené hrany, dá sa lepšie kontrolovať, ktoré plochy sa posunú.
po prevode cez step som použil priame úpravy a tým sa mi podarilo odstrániť prechodové geometrie, ktoré sa nedajú nejako inak odrezať. - dobrý nástroj. (palec hore)
Nové teleso v jednom súbore súčasti už vyrobiť viem, ale je to max. nepraktické. Ako by to bolo v zostave?
po prevode cez step som použil priame úpravy a tým sa mi podarilo odstrániť prechodové geometrie, ktoré sa nedajú nejako inak odrezať. - dobrý nástroj. (palec hore)
Nové teleso v jednom súbore súčasti už vyrobiť viem, ale je to max. nepraktické. Ako by to bolo v zostave?
