solidworks plechový díl - trubka

[chb]

pokouším se modelovat plechový díl ve tvaru trubky

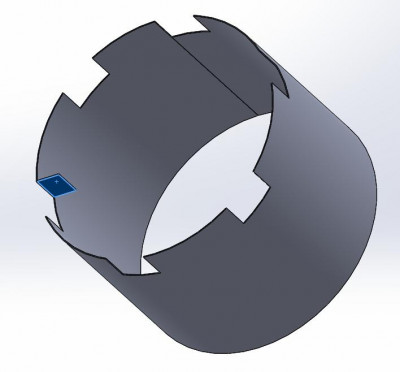

a nedaří se mi vymodelovat křidýlka - to modré na obrázku (zde je jen dokresleno bez vazby na díl)
"lem z hrany" či obdobné nástroje neumí na svinuté trubce ale ani na rozvinuté tu hranu vybrat.
nedaří se mi ani křidýlko vymodelovat a pak ohnout

co dělám špatně - nebo nechápu princip - či to vůbec nejde ? (SW2013)
.

[prochaska]

Nejde to, SolidWorks neumí takhle udělat "ohyb z ohybu". Řešení by bylo udělat tam malinké plošky, stačí setina milimetru, a z nich ty ohyby.

[prochaska]

Napadlo mě jestli nekecám, tak jsem to zkusil a s těmi ploškami to jde

[chb]

díky, ale asi to vůbec nejde (SW2013)

přidání něčeho v rozvinutém tvaru jen změní tvar a lem stejně nedovolí - to je jasné

přidání plošky (zde větší pro názornost) do svinutého tvaru jde - ale
už trubka nejde rozvinout

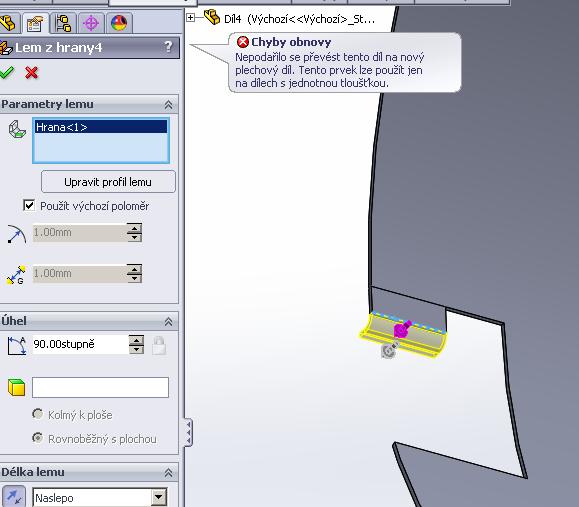

sice z toho jde udělat lem - ale ten už nejde ani uložit.

tedy pokud byl myšlen tento postup

ono zřejmě cokoliv dokreslím není součástí plechového dílu, na to musím jít postupem "lem, vybočení" atd a to na křivé ploše nedovolí.
zkusím to obejít vícebokým hranolem
.

[prochaska]

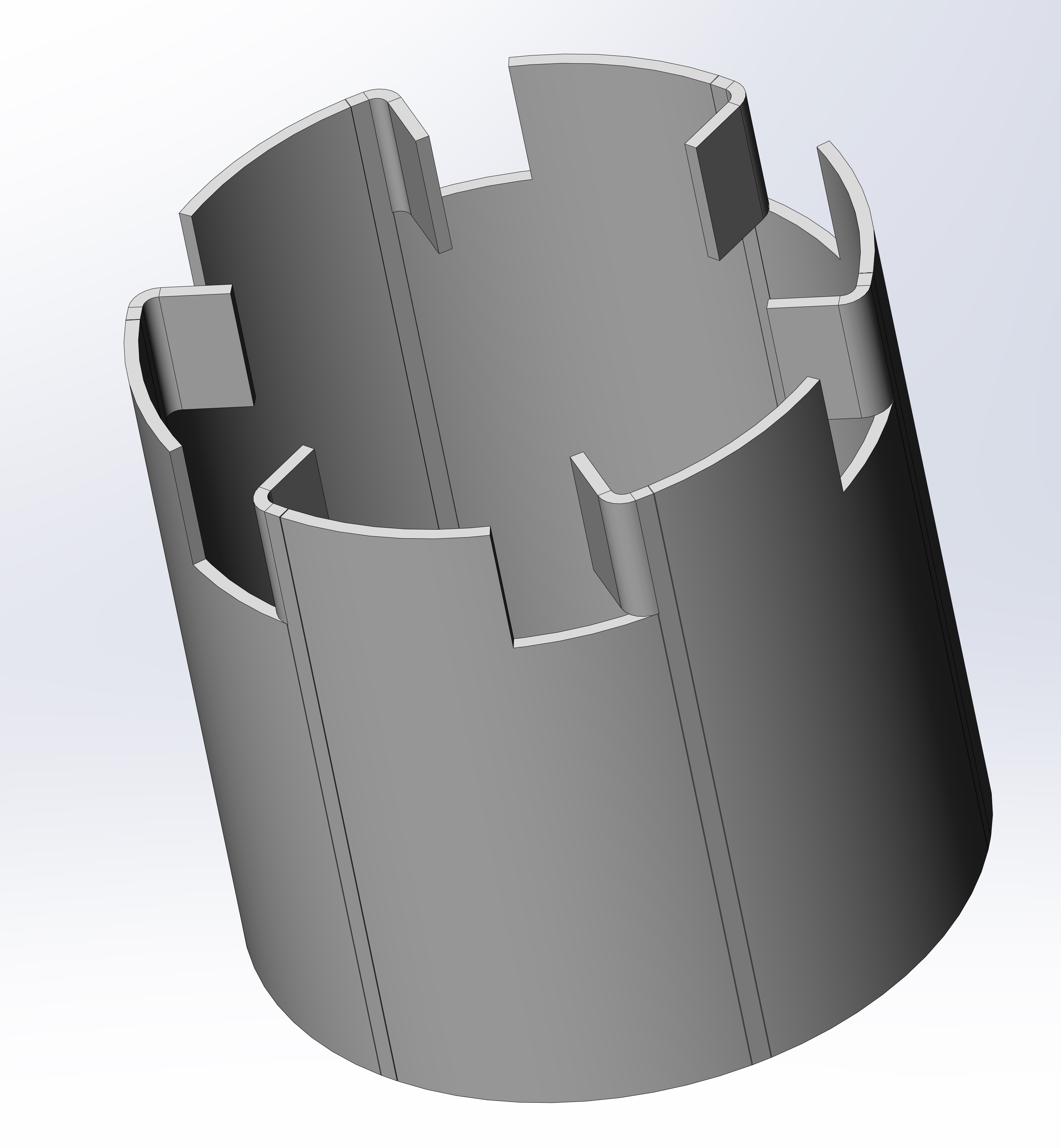

V tom zipu v předchozím příspěvku je to vymodelované, sice jak koukám zrcadlově, ale mělo by to být to ono, podívej se na to jak jsem to myslel. Je to 2012, to načteš.

[jean]

Aj ja používam pomocné plošky, stačí tam nakresliť stotinu a už to ide. SW nemá rád obluky.

[chb]

díky, ten zip jsem přehlédl - vlastně celý příspěvek, vložil jsi jej když jsem psal svůj

už je mi to jasné, nepochopil jsem vložení tech plošek ... jasně - do celé trubky , já zkoušel jen mezičlánek a ten nejde (pochopitelně)

vy vkládáte plošky do válce, já složil válec z plošek - výsledek stejný, už to jde

ještě jednou díky
