rawen> nepovedlo se mi nacist tve nastaveni. Normalne mi zhucelo to ULP s tim ze chybi nejake soubory a musel jsem obnovit ze zalohy. S default nastavenim mi tvoje deska udelala pouze bottom gravirovani, top gravirovani ale zadne vrtani. S tou brd je neco spatne, ale nemam cas studovat co.
TOS S28, DIY CNC, Holzmann ZS-40HS, Prusa Mk3s+MMU2s, Bambu X1C Combo
Dawe
Příspěvky: 2509
Registrován: 8. 10. 2013, 6:18

12. 6. 2019, 8:39

Uz mi docvaklo kde mas asi chybu. Nekdo menil grid asi z palcu na mm a ted nesedi diry na nastavenou roztec gridu (1mm). Musi se to upravit tak, aby to sedelo, nejspis zpet na nejaky zlomek palce.
TOS S28, DIY CNC, Holzmann ZS-40HS, Prusa Mk3s+MMU2s, Bambu X1C Combo
Mex
Příspěvky: 10288
Registrován: 6. 2. 2014, 10:29

12. 6. 2019, 10:54

Natáhl jsem tu desku a nechal pcb-gcode vygenerovat jen vrtání. Použil jsem svoje nastavení pcb-gcode.
Dopadlo to podle mě dobře.

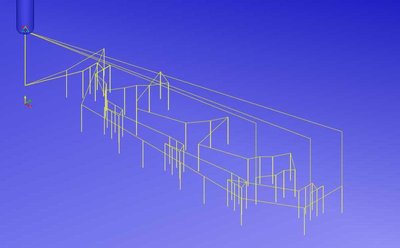

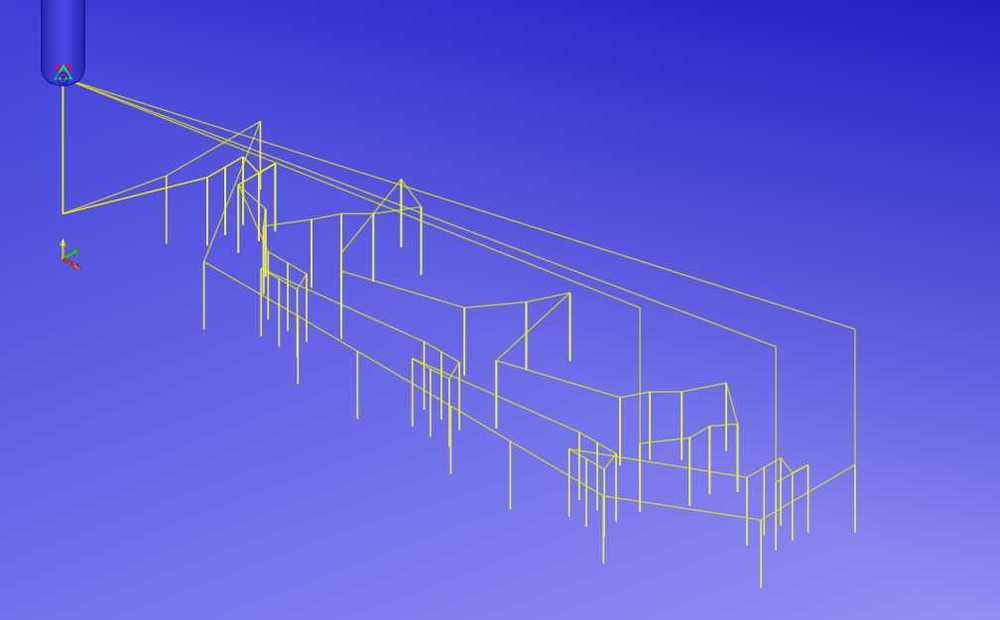

Vygenerovaný g-kód jsem natáhl do simulátoru, takhle to vypadá:
Dawe
Příspěvky: 2509
Registrován: 8. 10. 2013, 6:18

12. 6. 2019, 11:01

Tak to je sranda. Tohle debuguvat nebudu :lol:
TOS S28, DIY CNC, Holzmann ZS-40HS, Prusa Mk3s+MMU2s, Bambu X1C Combo
rawen
Sponzor fora
Příspěvky: 1559
Registrován: 15. 3. 2008, 12:22
Bydliště: Prostějov

12. 6. 2019, 11:02

Díky, takže deska je nakreslená asi dobře, chybu budu hledat v konfiguraci.

Radek
soustruh Bernardo 500, frézka Proxxon
(CNC Tron, CNC Proxxon MF70)
Uživatelský avatar
Zdenek Valter
Příspěvky: 5189
Registrován: 9. 1. 2009, 5:16
Bydliště: Ústí n. L.

8. 4. 2020, 7:47

Jakým způsobem vypnout automatický zoom na desku při procházení partlistem a abych nemusel pořád dávat "zoom to fit"
Hobbík - obráběč i 3D tiskař začátečník - strojní park je konečně instalován
miv
Příspěvky: 773
Registrován: 17. 9. 2019, 11:55

10. 4. 2020, 6:59

Zdenek Valter píše: 16. 5. 2015, 6:10 Zkoušel jsme si nainstalovat Eagle na PCB a zjišťuju, že je to pro mne celkem nepochopitelné.
1. Nedokážu si vytvořit schéma
2. nenašel jsem knihovnu s klasickými a výkonovými odpory, kondenzátory.

Atd atd.
Pokud začínáš a je ti jedno s čím, pak doporučuji KiCAD. Já jsem po několika PCB cadech skončil u něj a zdá se mi nejlepší.
Uživatelský avatar
Zdenek Valter
Příspěvky: 5189
Registrován: 9. 1. 2009, 5:16
Bydliště: Ústí n. L.

10. 4. 2020, 7:15

Už mám nainstalováno a používám docela dlouho, ale samozřejmě málo.
Hobbík - obráběč i 3D tiskař začátečník - strojní park je konečně instalován
Uživatelský avatar
Zdenek Valter
Příspěvky: 5189
Registrován: 9. 1. 2009, 5:16
Bydliště: Ústí n. L.

2. 1. 2021, 11:47

Jak správně vygenerovat data pro výrobu - mám schema a board - stačí jen eport data pro CAM?
V porovnání třeba s projektem PID regulátoru od atlana mi to generuje úplně jiné soubory :-(
Hobbík - obráběč i 3D tiskař začátečník - strojní park je konečně instalován
atlan
Příspěvky: 3343
Registrován: 7. 2. 2011, 9:12

2. 1. 2021, 1:01

Kniznice normalnych suciastok napr tu http://paja-trb.cz/eagle/index.html

Ten CAM musis mat nastaveny aby ti vygeneroval co potrebujes.

stiahni si toto, daj do priecinka CAM. a ked spustis CAM vyber OPEN - JOB - tento subor

To txt na konci zmaz.
Přílohy
jlcpcb.cam.txt
(7.63 KiB) Staženo 89 x
Naposledy upravil(a) atlan dne 2. 1. 2021, 1:23, celkem upraveno 1 x.
Uživatelský avatar
Zdenek Valter
Příspěvky: 5189
Registrován: 9. 1. 2009, 5:16
Bydliště: Ústí n. L.

2. 1. 2021, 1:12

Zkoušel jsem nějaký návod, ale nepochopil jsem to

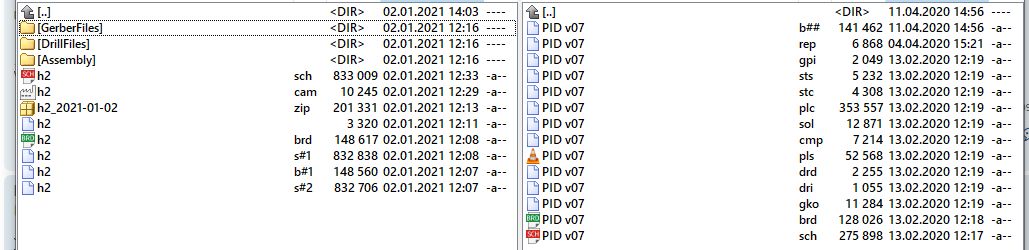

Adresář projektu
Adresář projektu

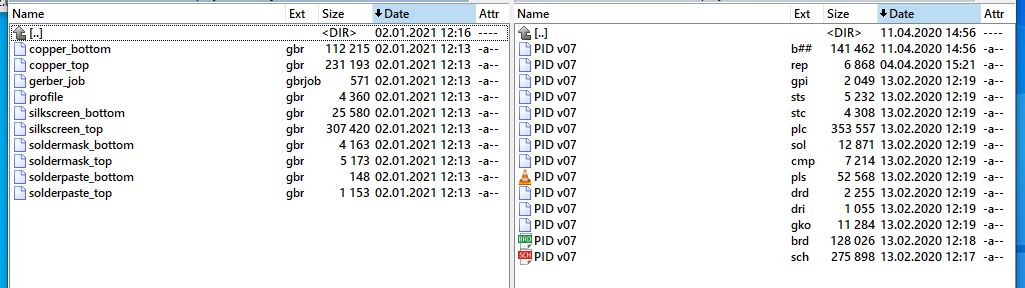

Adresář GerberFiles
Adresář GerberFiles

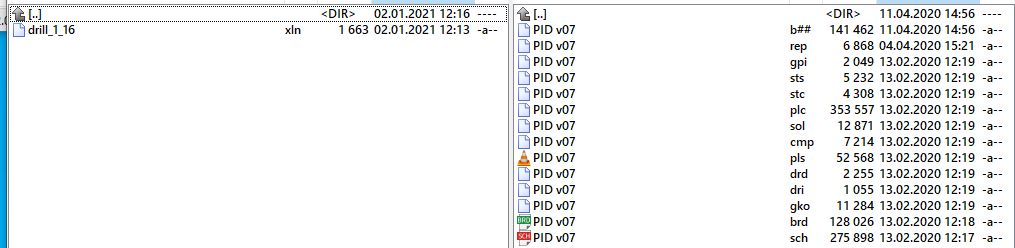

Adresář DrillFile
Adresář DrillFile

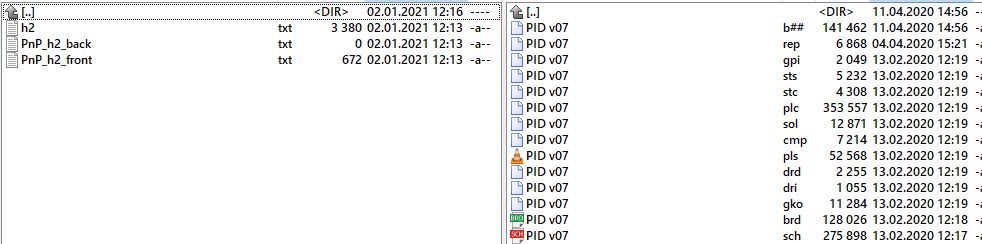

Adresář Assembly
Adresář Assembly
Hobbík - obráběč i 3D tiskař začátečník - strojní park je konečně instalován
Uživatelský avatar
Zdenek Valter
Příspěvky: 5189
Registrován: 9. 1. 2009, 5:16
Bydliště: Ústí n. L.

2. 1. 2021, 1:13

atlan píše: 2. 1. 2021, 1:01 Kniznice normalnych suciastok napr tu http://paja-trb.cz/eagle/index.html

Ten CAM musis mat nastaveny aby tu vygeneroval co potrebujes.

stiahni si toto, daj do priecinka CAM. a ked spustis CAM vyber OPEN - JOB - tento subor
Jo juknu na to díky!!!
Hobbík - obráběč i 3D tiskař začátečník - strojní park je konečně instalován
Uživatelský avatar
Zdenek Valter
Příspěvky: 5189
Registrován: 9. 1. 2009, 5:16
Bydliště: Ústí n. L.

2. 1. 2021, 3:37

Tak super - nahrál jsem job vygeneroval data a poslal do JLC a prošlo to !!!
DÍKY atlan !!!
Hobbík - obráběč i 3D tiskař začátečník - strojní park je konečně instalován
atlan
Příspěvky: 3343
Registrován: 7. 2. 2011, 9:12

2. 1. 2021, 4:12

Dufam ze sisi ich aj dobre prezrel v tom ich programe na nahlad toho co si vygeneroval.
Uživatelský avatar
Zdenek Valter
Příspěvky: 5189
Registrován: 9. 1. 2009, 5:16
Bydliště: Ústí n. L.

2. 1. 2021, 8:15

Jo vypadá to dobře
Hobbík - obráběč i 3D tiskař začátečník - strojní park je konečně instalován
Odpovědět
