12. 11. 2012, 11:07

Najdi si nejake povidani o pv diagramu u parniho stroje
Jde o delku plneni a casovani vyfuku
U modelu to neni nutne az tak prozivat
u velkych stroju bylo dulezite napr aby byl vyfuk do protitlaku
Tj. Predstih zavreni vyfuku jeste pred uvrati

U modelu se to ale vubec neresi a behaji uplne perfektne
Kdyz to budes moc resit tak to budes studovat a pocitat mesice
Pocitaval se i prumer pistnice ktery zmensoval plochu pistu z jedne strany
Vsechna prava na chyby vyhrazena (E)
Uživatelský avatar
robokop
Site Admin
Příspěvky: 22371
Registrován: 10. 7. 2006, 12:12
Bydliště: Praha
Kontaktovat uživatele:

12. 11. 2012, 11:12

Koukam uz jsi to nasel
Ta prvni krivka definuje ten pv prubeh
P jako okamzity tlak(osa y), v jako okamzity objem komory ve valci tedy poloha pistu(osa x)
Levy horni roh je otevirani soupatka, rovinka mirne dolu je plneni, potom to zacina klesat to je expanze pary po skonceni plneni
Pak vyfuk a pohyb zpet to je spodni cast krivky kdyz se vraci a nakonec ten protitlak to je oblina vlevo dole
Vsechna prava na chyby vyhrazena (E)
Uživatelský avatar
jova
Příspěvky: 2509
Registrován: 2. 11. 2007, 1:40
Bydliště: Chýnov to je kousek od Tábora
Kontaktovat uživatele:

12. 5. 2013, 10:56

Jak tak brouzdám na webu, narazil jsem na tohle. Zatím mám staženo jenom pár čísel, a je to bomba :D
Tak ten torrent, co jsem sem dal, mi začal podle AVG stahovat nějaké zavirované soubory. :(
Pro jistotu jsem ho smáznul. Odkaz je: JWE+Model+Engineer+Scans+Disc+1+of+2 Tak si radši pokud máte zájem stahněte jinej.

Přiložil jsem i malou ochutnávku jednoho čísla.
Přílohy
0128-I.PDF
(5.7 MiB) Staženo 1418 x
korbik97
Příspěvky: 2
Registrován: 22. 9. 2015, 4:38

22. 9. 2015, 4:54

Ahoj mám dotaz to tady všichni stavíte vlastní parní stroje ?????? jestli jo potřeboval bych pomoc s konstrukcí kotle kdo by měl chuť pomoc tak pište díky moc korbik97
Uživatelský avatar
Max
Příspěvky: 678
Registrován: 22. 9. 2009, 8:02
Kontaktovat uživatele:

22. 9. 2015, 7:04

korbik97 píše:Ahoj mám dotaz to tady všichni stavíte vlastní parní stroje ?????? jestli jo potřeboval bych pomoc s konstrukcí kotle kdo by měl chuť pomoc tak pište díky moc korbik97
Co potřebuješ konkrétně?
Baxi.bax
Příspěvky: 576
Registrován: 9. 5. 2008, 7:45
Bydliště: Dvůr Králové nad Labem
Kontaktovat uživatele:

22. 9. 2015, 7:22

Ve většině si ty strojky děláme sami, popř. nějaké ty díly si já nechávám dělat od machra. Kotle mi vaří z nerezu zeťáček argonem. Nelepší jsou z měděné trubky buď s plamencem ležaté, nebo stojaté s keramickým hořákem. Problém je sehnat trubku ve větším průměru. Prodejci prodají jen 4 m. Jestli máš už nějaký stroj, dej ho sem a popiš ho. Vrtání , zdvih a pod.
korbik97
Příspěvky: 2
Registrován: 22. 9. 2015, 4:38

24. 9. 2015, 4:01

No nic moc žádná moje konstrukce výkresy jsem stáhnul na této stránce a po menších úpravách se chystám na svojí první stavbu parního motoru.
popis no jeto dvouválec výkres najdeš na straně 6 této webové strance
Uživatelský avatar
bobik
Příspěvky: 4564
Registrován: 11. 12. 2007, 7:48
Bydliště: Okres Klatovy

24. 9. 2015, 4:36

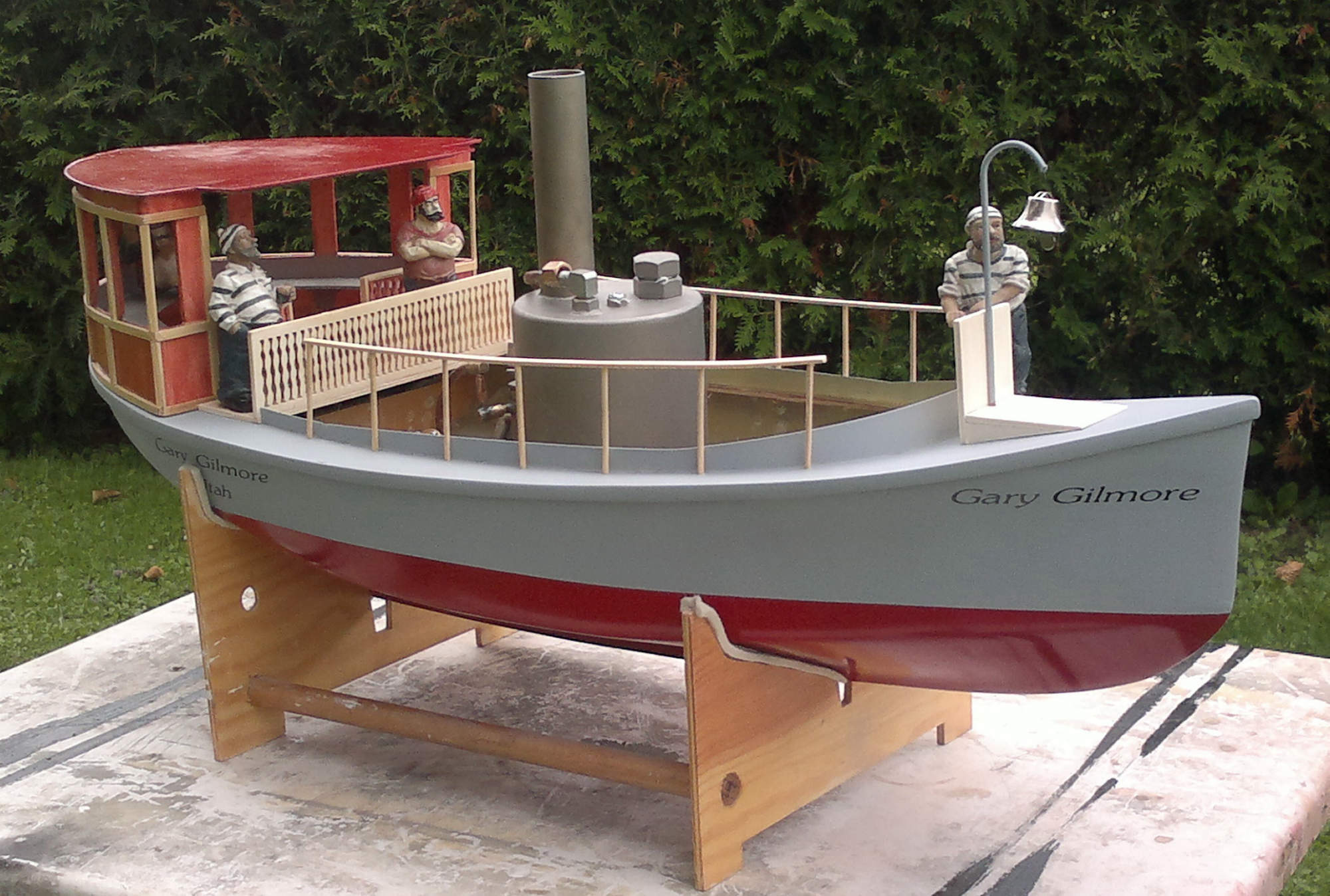

jan66660
Příspěvky: 1
Registrován: 9. 3. 2019, 2:04

9. 3. 2019, 2:47

dobry nějaký plán na malý parní stroj ?
Mex
Příspěvky: 10288
Registrován: 6. 2. 2014, 10:29

10. 3. 2019, 5:03

Nejlepší je učit se od mistrů svého řemesla.
Tohle je zatím nejlepší video s popisem uspořádání motorů Titanicu které jsem viděl.
https://www.youtube.com/watch?v=ptDFqY-0Do8
Dva motory s trojitou expanzí a navíc ještě turbína. Velké motory startované pomocí malých pomocných motorů.
Vstupní tlak páry cca 15bar/200 st. C.
Uživatelský avatar
robokop
Site Admin
Příspěvky: 22371
Registrován: 10. 7. 2006, 12:12
Bydliště: Praha
Kontaktovat uživatele:

10. 3. 2019, 5:13

U parnich stroju se tomu nerika motory
A ty pomocne nejsou startery ve smyslu dnesnich motoru ale servisni pomocne stroje kvuli pretaceni stroje do ruznych poloh treba pri maxani a nahrivani vcetne spousteci polohy kdy je otevreny vstupni ventil/ soupe

Vetsinou byl i zvlastni privod do prestupniku aby se dal spoustet ve vice polohach fouknutim pary do dalsich expansnich stupnu
Vsechna prava na chyby vyhrazena (E)
Mex
Příspěvky: 10288
Registrován: 6. 2. 2014, 10:29

10. 3. 2019, 5:45

Jako u mnoha jiných věcí znám spíš jenom anglickou terminologii. A tam se používá "engine".
A to jak pro ten velký parní stroj, tak pro ten malý spouštěč.
Česky mi přišlo výstižnější napsat "dva motory" než "dva stroje" pro odlišení od té turbíny na konci řetězce. No ale zjevně je to špatně. Takže se omlouvám.
Uživatelský avatar
robokop
Site Admin
Příspěvky: 22371
Registrován: 10. 7. 2006, 12:12
Bydliště: Praha
Kontaktovat uživatele:

10. 3. 2019, 6:27

Nemas za co je to drobna niance
Ale u parnich stroju se to tak pouziva.
Vsechna prava na chyby vyhrazena (E)
mirek42
Příspěvky: 187
Registrován: 29. 3. 2013, 3:15

11. 3. 2019, 10:01

Když už jste přeskočili z modelů na Titanic,video o stavbě
https://www.youtube.com/watch?v=f9Li-i34Bq8
