Ahojte,

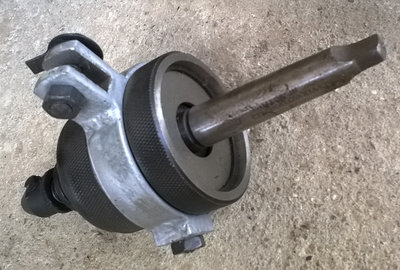

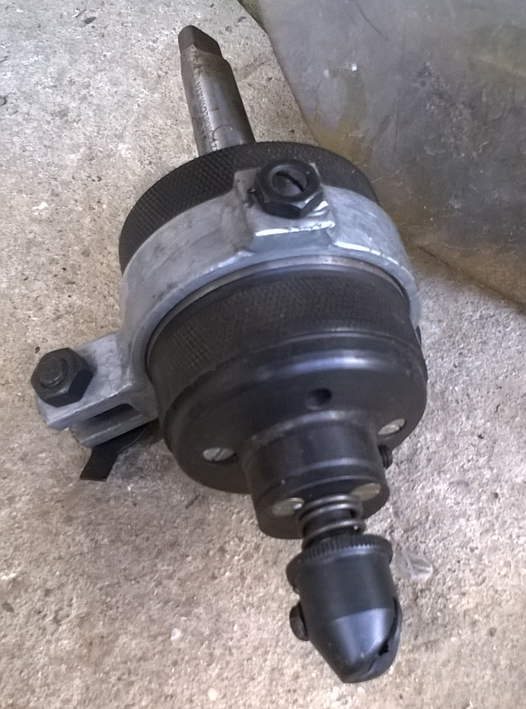

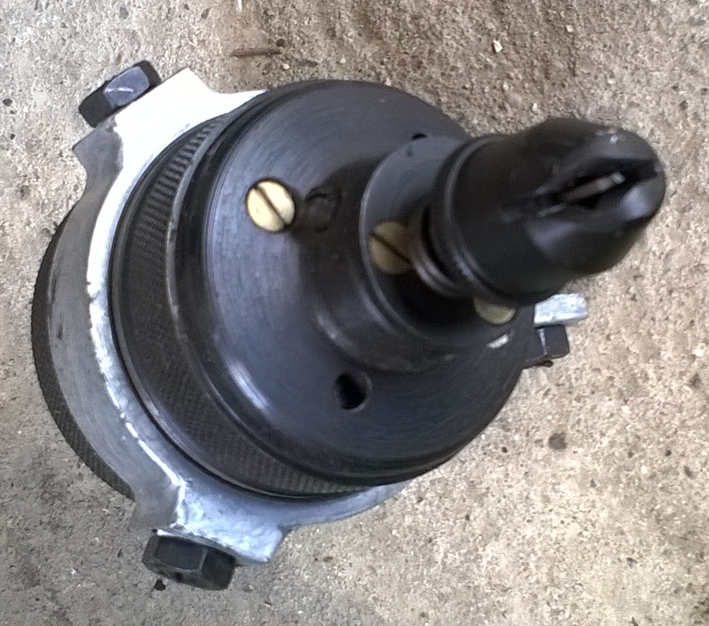

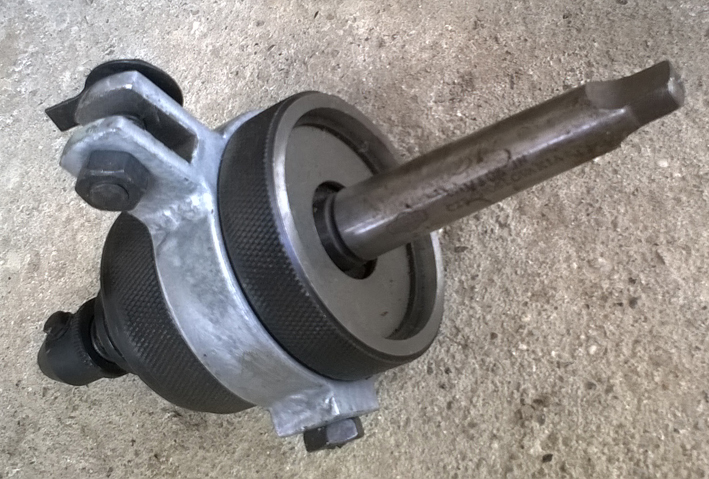

poznáte niekto túto hlavu? Čo to je?
Identifikácia hlavy
-
- Příspěvky: 2984
- Registrován: 3. 6. 2007, 9:49
- Bydliště: Bratislava
Pěkný večer,

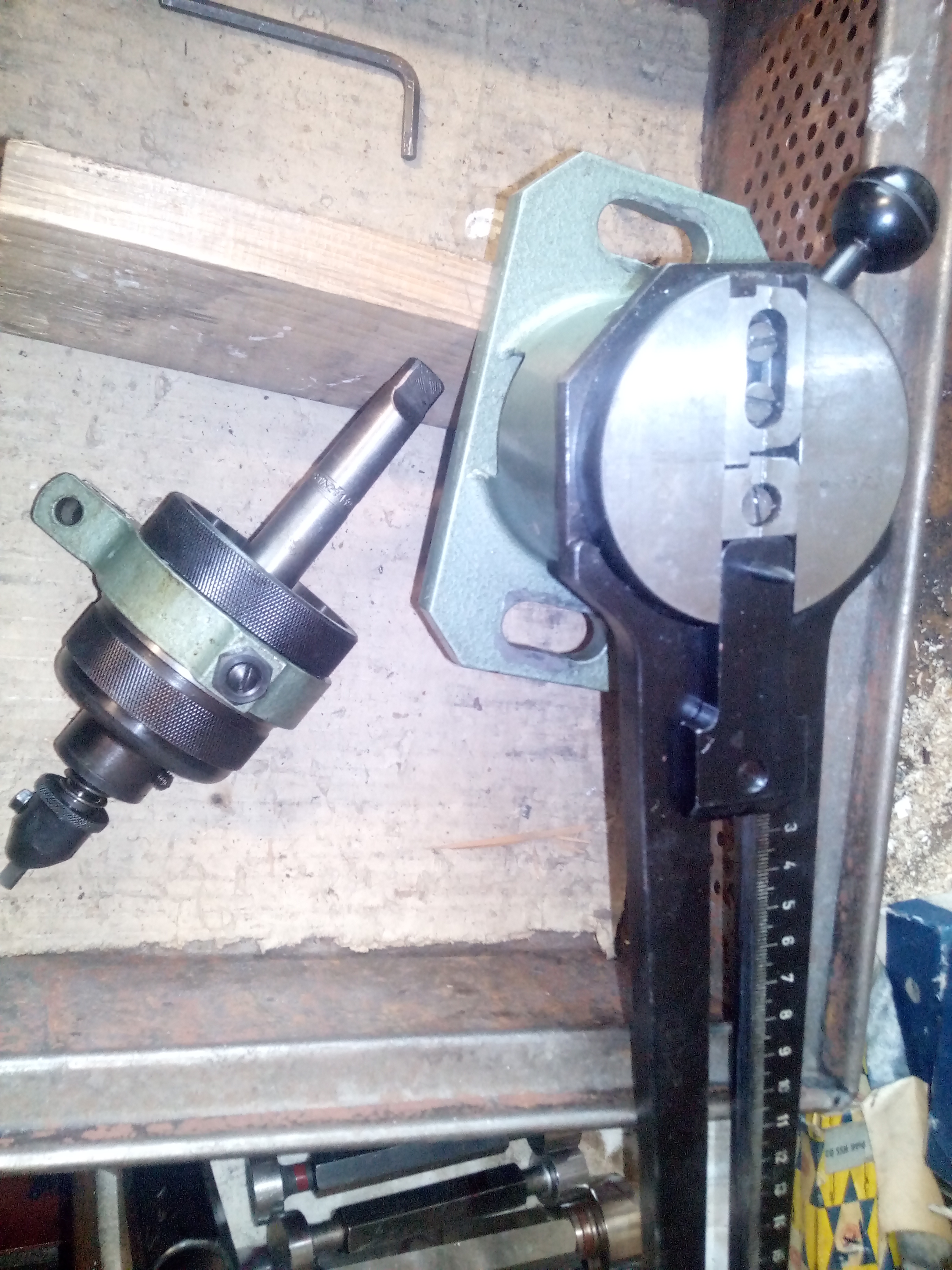

jedná se o obrážecí hlavu na vystřihování různých tvarů na vrtačce, přikládám obrázek celé soupravy. Když zastavíš vnější plášť, začne upínač nožů kmitat se zdvihem 5 mm. Patří k tomu ještě vodicí stojánek s ramenem pro vystřihování kruhů, páka pro zafixování pláště, náhradní pružiny do hlavy, nože a upínací příložky. Nože jsou ve funkční délce podbroušené a jsou vedené ve stojánku za zadní část. Při použití upravených strojních pilníků a vodicí vložky stojánku je možné hlavou také pilovat.
Úběr na jeden zdvih je daný vyložením břitu nože, otáčky jsou do cca 900 za min. podle materiálu a na jednu otáčku udělá nůž 3 zdvihy. Lze stříhat ocelový plech do 2,5 mm a barevné kovy a plasty do 5 mm. Hlavu označenou Pnp-1 vyráběla Škodovka. Oproti klasickému stříhání se plech nedeformuje.
https://s1.postimg.org/g0u05kmpr/OBR_EC_HLAVA_1.jpg" onclick="window.open(this.href);return false;
https://s2.postimg.org/rf4kwusk9/OBR_EC_HLAVA_2.jpg" onclick="window.open(this.href);return false;
https://s4.postimg.org/hli3dgr5p/OBR_EC_HLAVA_3.jpg" onclick="window.open(this.href);return false;
jedná se o obrážecí hlavu na vystřihování různých tvarů na vrtačce, přikládám obrázek celé soupravy. Když zastavíš vnější plášť, začne upínač nožů kmitat se zdvihem 5 mm. Patří k tomu ještě vodicí stojánek s ramenem pro vystřihování kruhů, páka pro zafixování pláště, náhradní pružiny do hlavy, nože a upínací příložky. Nože jsou ve funkční délce podbroušené a jsou vedené ve stojánku za zadní část. Při použití upravených strojních pilníků a vodicí vložky stojánku je možné hlavou také pilovat.
Úběr na jeden zdvih je daný vyložením břitu nože, otáčky jsou do cca 900 za min. podle materiálu a na jednu otáčku udělá nůž 3 zdvihy. Lze stříhat ocelový plech do 2,5 mm a barevné kovy a plasty do 5 mm. Hlavu označenou Pnp-1 vyráběla Škodovka. Oproti klasickému stříhání se plech nedeformuje.
https://s1.postimg.org/g0u05kmpr/OBR_EC_HLAVA_1.jpg" onclick="window.open(this.href);return false;
https://s2.postimg.org/rf4kwusk9/OBR_EC_HLAVA_2.jpg" onclick="window.open(this.href);return false;
https://s4.postimg.org/hli3dgr5p/OBR_EC_HLAVA_3.jpg" onclick="window.open(this.href);return false;
-
- Příspěvky: 2984
- Registrován: 3. 6. 2007, 9:49
- Bydliště: Bratislava
Veľmi pekne ďakujem za perfektný opis aj dokumentáciu.
Ak sa niečo môže pokaziť, tak sa to aj pokazí...
Zajímavé zařízení, komplet je k mání tady a jsou tam i další informace např.:
Zajímalo by mne jak je to uvnitř ty hlavy uděláno. Jak to vlastně funguje, jak se s tím dělá a jaké jsou s tím výsledky práce... Asi je to již překonané a dnes to zastane kdejaka přímočará pilka za pár kaček, ale přeci jenom je to zajímavé
Zajímalo by mne jak je to uvnitř ty hlavy uděláno. Jak to vlastně funguje, jak se s tím dělá a jaké jsou s tím výsledky práce... Asi je to již překonané a dnes to zastane kdejaka přímočará pilka za pár kaček, ale přeci jenom je to zajímavé
Vyráběli to učni ve škodováckém učebním závodě, i já se na tom kdysi podílel, uvnitř je čelní vačka myslím se třemi zdvihy, upínalo se to na vrtačky VS20 - VS32,Zajímalo by mne jak je to uvnitř ty hlavy uděláno. Jak to vlastně funguje, jak se s tím dělá a jaké jsou s tím výsledky práce... Asi je to již překonané a dnes to zastane kdejaka přímočará pilka za pár kaček, ale přeci jenom je to zajímavé
a sloužilo to například k výrobě šablon pro formování a kování. Dnes určitě zcela překonané, ale hlavně laserem, ne nějakou přímočarou pilkou
-
- Příspěvky: 2984
- Registrován: 3. 6. 2007, 9:49
- Bydliště: Bratislava
Ahoj Staniku,
nie a dokonca to ani nemám. Tú hlavu som vyfotil medzi nejakými krámami keď som sa prehraboval v kontajneri "všetko za 4€/kg", ale nebol k nej zvyšok tak tam aj zostala. Občas sa objavila na Bazoši, ale nejak nemám pre ňu vhodné využitie aby som ju kupoval.
Ak sa niečo môže pokaziť, tak sa to aj pokazí...
