indikator stredu

Technologicke postupy a měřidla v dílně
1asv
Příspěvky: 458
Registrován: 2. 1. 2011, 9:33
Bydliště: Kdyně
Kontaktovat uživatele:

6. 11. 2016, 1:17

Jasně, na hledání středu to nevadí, ale ta citlivost - při použití té nejdelší páky a jejímu vychýlení o 1mm se na hodinkách ukáže 0,08mm (slovy osm setin mm). A obávám se, že ani to hledání středu nebude nic moc :( . Vláďa

Při té nejkratší páce 1mm na páce je 0,2mm na hodinkách.
Uživatelský avatar
DwPetr
Příspěvky: 4859
Registrován: 23. 9. 2016, 8:25

6. 11. 2016, 2:32

Tak na měření to nebude to ano. Smysl je právě to, že se nemusí hlava točit za budíkem, najde to střed, na to to bude naopak perfektní
https://www.youtube.com/watch?v=pADBVHNtEts" onclick="window.open(this.href);return false;
TOS H 63, Strigon GH 560, KFD 250, Berco HON 200, Stanko 16K20, TOS 4C, ZMM NK 203, FUS SMC-8B
1asv
Příspěvky: 458
Registrován: 2. 1. 2011, 9:33
Bydliště: Kdyně
Kontaktovat uživatele:

6. 11. 2016, 2:39

JJ, souhlasím. A kdybys chtěl, mám je tady na prodej - jen jednou použité na vyzkoušení. Vláďa
Uživatelský avatar
DwPetr
Příspěvky: 4859
Registrován: 23. 9. 2016, 8:25

6. 11. 2016, 2:41

Beru na vědomí, díky. Potřebovat ho budu, ale až bude hotová vyvrtávačka.
TOS H 63, Strigon GH 560, KFD 250, Berco HON 200, Stanko 16K20, TOS 4C, ZMM NK 203, FUS SMC-8B
novic
Příspěvky: 1835
Registrován: 19. 10. 2014, 10:30

20. 3. 2022, 1:36

Zdravím.
Pred nedávnom som dostal ponuku na indikátor stredu od kinexu. Ešte ich starý výrobok v drevenej bednicke.
Bolo to rybinove vedenie ktoré malo na konci Mk2 kužeľ, to vedenie sa dalo dokopy nadpajat a tým pádom sa dala dosiahnuť pomerne veľká opísaná kruznica. Na to vedenie sa potom nasunul taký patvar na ktorom boli hodinky, do toho sa zas nasrobovali dotyky tie mal v sade dva.
Nemáte prosím niekto fotku tohto zázraku prípadne csn normu ? Na Google som hľadal žiaľ neúspešne, asi sa to nejako dlho nevyrabalo.
Ďakujem.
Cash Rules Everything Around Me
C.R.E.A.M
Uživatelský avatar
jova
Příspěvky: 2509
Registrován: 2. 11. 2007, 1:40
Bydliště: Chýnov to je kousek od Tábora
Kontaktovat uživatele:

20. 3. 2022, 7:49

Promiň že plemením, já za pár minut poskládal tohle:
http://www.jova1.cz/dilna/mereni/mereni.html
A funguje to zřejmě stejně :)
zverodoktor
Příspěvky: 2969
Registrován: 3. 6. 2007, 9:49
Bydliště: Bratislava

20. 3. 2022, 8:27

jova píše: 20. 3. 2022, 7:49 A funguje to zřejmě stejně :)
Ja by som povedal, že asi aj lepšie ako ten čínsky "centrikátor".
Ak sa niečo môže pokaziť, tak sa to aj pokazí...
Uživatelský avatar
DwPetr
Příspěvky: 4859
Registrován: 23. 9. 2016, 8:25

20. 3. 2022, 8:56

U toho činskýho není to rameno, takže třeba když mám vřeteno až u stolu, tak mi tam nic nevadí a protočím je, má dlouhý tykadla, a třeba při proměření válce s ním můžeš oběhnout celej od začátku po konec, a tím si zkontrolovat jestli jde osa přímo. U stojících hodinek máš další výhodu, že to můžeš rovnat za jízdy. Třeba u větší mašiny na to hezky vidíš. Funguje to spolehlivě, pohodlně a rychle.
TOS H 63, Strigon GH 560, KFD 250, Berco HON 200, Stanko 16K20, TOS 4C, ZMM NK 203, FUS SMC-8B
1asv
Příspěvky: 458
Registrován: 2. 1. 2011, 9:33
Bydliště: Kdyně
Kontaktovat uživatele:

20. 3. 2022, 9:21

To je všechno pravda, ale s dlouhým ramenem už to neměří na setiny ale bohužel jen na desetiny :( .
Uživatelský avatar
DwPetr
Příspěvky: 4859
Registrován: 23. 9. 2016, 8:25

20. 3. 2022, 9:38

To chvění rafičky tam pořád vidíš, až když je klidná, tak to sedí. Ta stupnice je tam spíš jen abys měl vztažný bod, smyslem tohoto zařízení není ukazovat reálnou vzdálenost. Dá se to pak ověřit (třeba u vyvrtávání) že stěnu opíšeš nožíkem, nebo se dá použít 3D taster + dro.

To už by mi dělaly větší starosti vůle ve stroji, nebo nestejnoměrně nabroušený vrták, nebo házení vřetene.
Naposledy upravil(a) DwPetr dne 20. 3. 2022, 10:26, celkem upraveno 1 x.
TOS H 63, Strigon GH 560, KFD 250, Berco HON 200, Stanko 16K20, TOS 4C, ZMM NK 203, FUS SMC-8B
Uživatelský avatar
DwPetr
Příspěvky: 4859
Registrován: 23. 9. 2016, 8:25

20. 3. 2022, 10:23

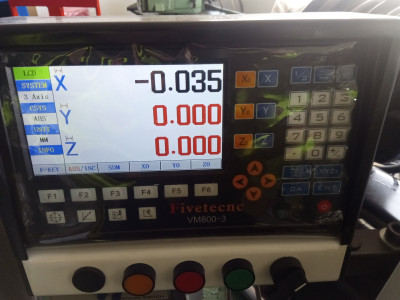

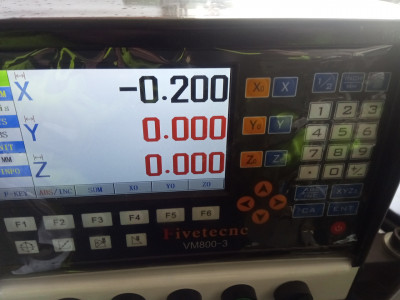

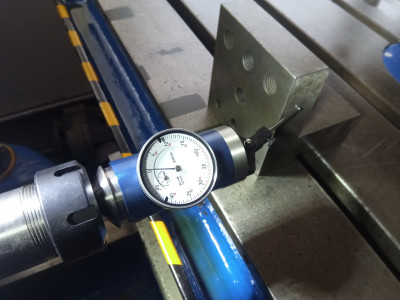

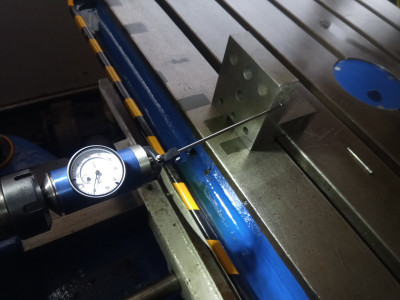

Provedený test rozdílu délky ramen.
TOS H 63, Strigon GH 560, KFD 250, Berco HON 200, Stanko 16K20, TOS 4C, ZMM NK 203, FUS SMC-8B
novic
Příspěvky: 1835
Registrován: 19. 10. 2014, 10:30

23. 3. 2022, 8:15

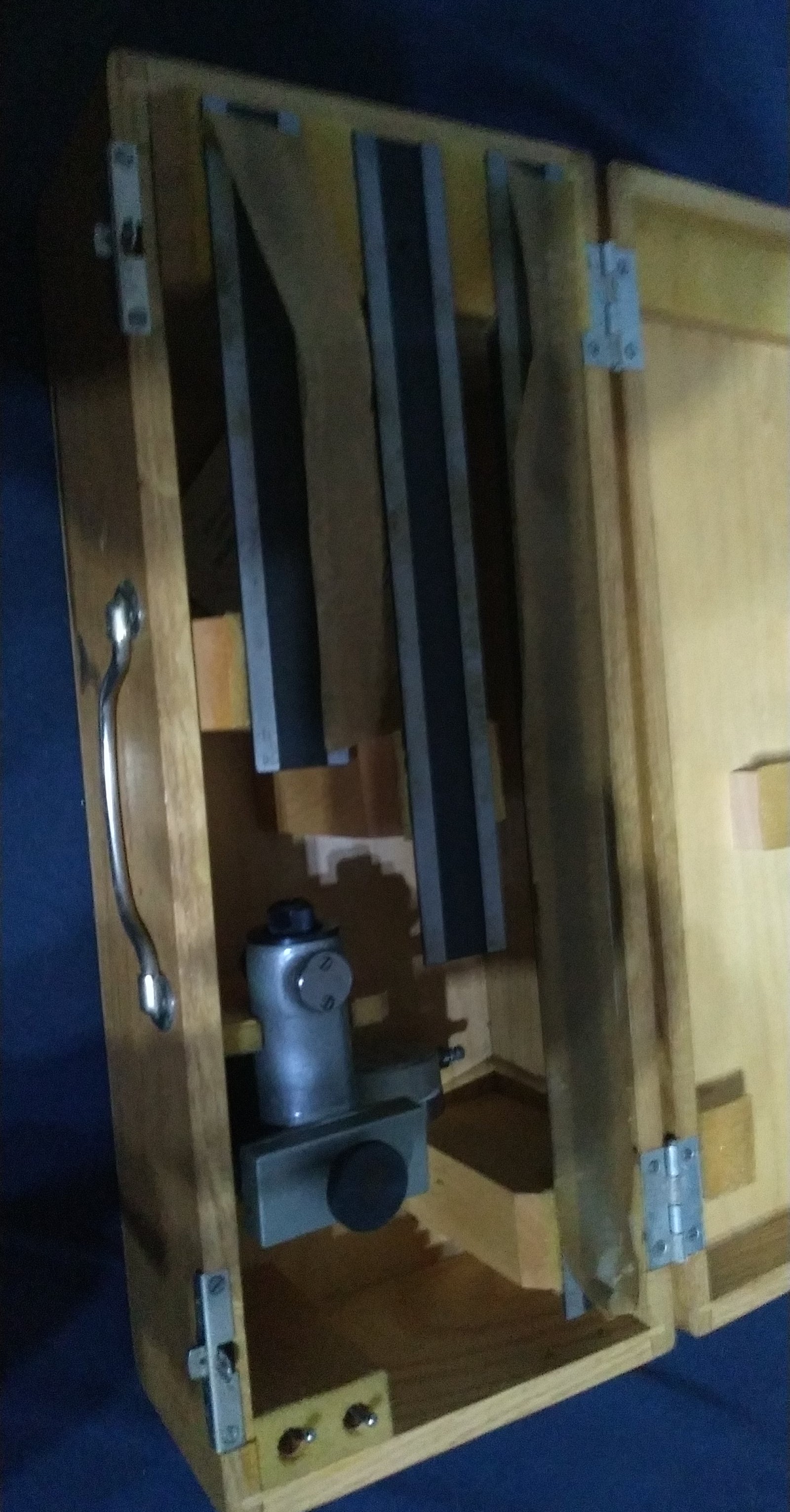

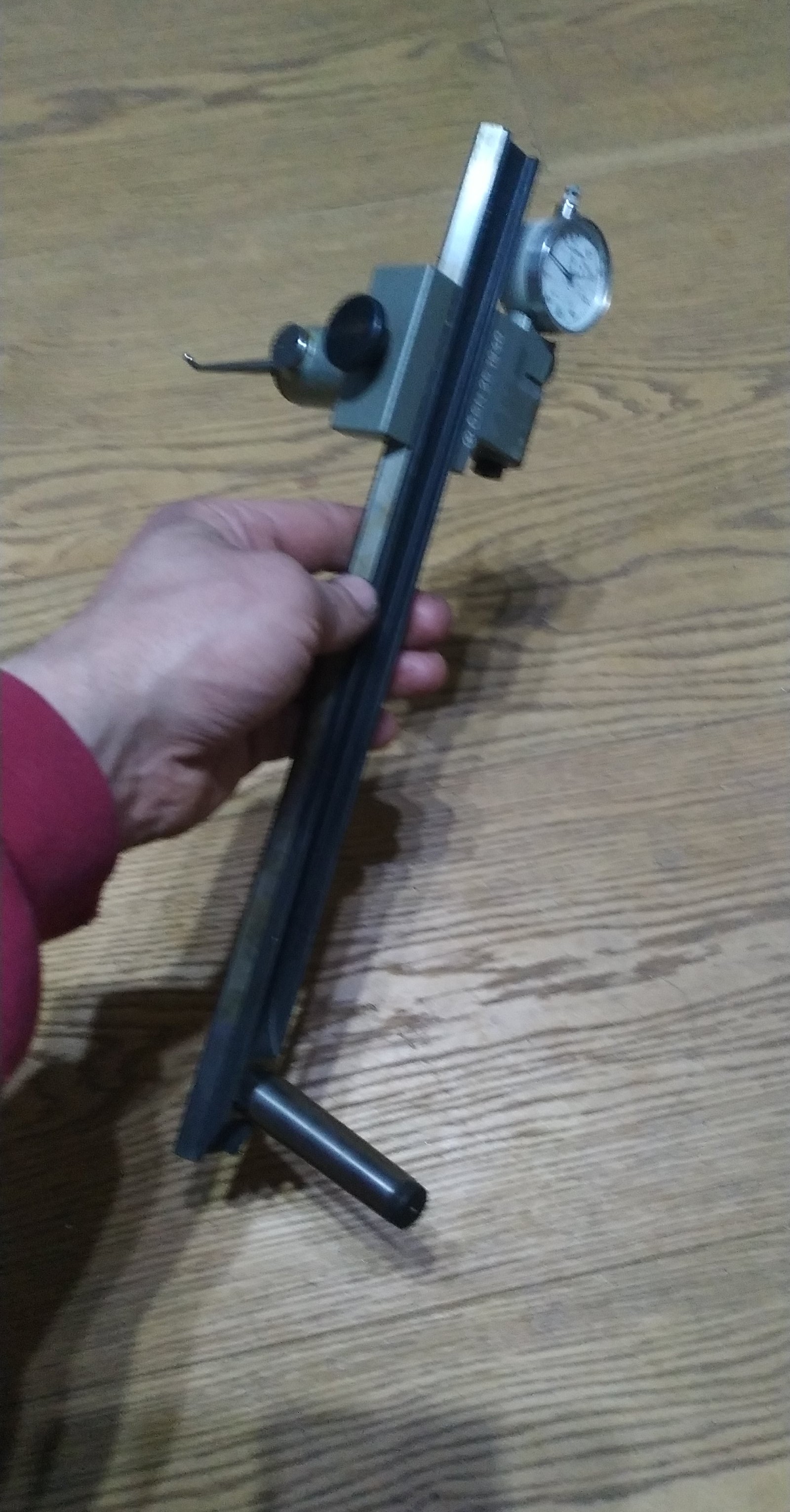

Ďakujem za odpovede a Petrovi za test.
Ja som ho nakoniec bol kúpiť, nedalo mi to, nemať ho doma.
Je to zbrojovka vsetin nie kinex.
Ramená sa nedajú dokopy skladať ako som si myslel. Každá má svoj kuzel.
Norma je vám 25 1940
Přílohy
Cash Rules Everything Around Me
C.R.E.A.M
david.1
Příspěvky: 1187
Registrován: 30. 5. 2010, 11:09
Bydliště: doma

24. 3. 2022, 7:51

novic píše: 23. 3. 2022, 8:15 Ďakujem za odpovede a Petrovi za test.
Ja som ho nakoniec bol kúpiť, nedalo mi to, nemať ho doma.
Je to zbrojovka vsetin nie kinex.
Ramená sa nedajú dokopy skladať ako som si myslel. Každá má svoj kuzel.
Norma je vám 25 1940
Ta stopka je taková..blbá.Nemá ani unášeč,ani závit na přitažení,kužel jsem vždycky viděl jen dvojku,nikdy jiný.Takže jsem si stopky vyrobil podle sebe,jsoz v tom orizmatu na závit(pokud si dobře pamatuju,tak M12x1) Jinak to funguje velice přesně,(na rozdíl od toho výše popisovaného ,,přístroje")jen na odečítání je dobré mít po ruce zrcátko.
novic
Příspěvky: 1835
Registrován: 19. 10. 2014, 10:30

25. 3. 2022, 2:12

david.1 píše: 24. 3. 2022, 7:51
novic píše: 23. 3. 2022, 8:15 Ďakujem za odpovede a Petrovi za test.
Ja som ho nakoniec bol kúpiť, nedalo mi to, nemať ho doma.
Je to zbrojovka vsetin nie kinex.
Ramená sa nedajú dokopy skladať ako som si myslel. Každá má svoj kuzel.
Norma je vám 25 1940
Ta stopka je taková..blbá.Nemá ani unášeč,ani závit na přitažení,kužel jsem vždycky viděl jen dvojku,nikdy jiný.Takže jsem si stopky vyrobil podle sebe,jsoz v tom orizmatu na závit(pokud si dobře pamatuju,tak M12x1) Jinak to funguje velice přesně,(na rozdíl od toho výše popisovaného ,,přístroje")jen na odečítání je dobré mít po ruce zrcátko.
Ďakujem za odpoveď. Ťa stopka bez unášaca prekvapila aj mňa, ale je tam kúsok odľahčenie aby sa neotlkla.
Vyrábalo sa ešte niečo podobné tomuto indikatoru v Tom období ?
Somet, kinex, Narex toho náradia sa potuluje pomerne veľa
Zbrojovka vsetin alebo zbrojovka Brno , stigma Lutin z toho je problém niečo zohnať. Nebolo to tak rozšírené ?

Ten čínsky má výhodu že bude do malých dier.
Cash Rules Everything Around Me
C.R.E.A.M
david.1
Příspěvky: 1187
Registrován: 30. 5. 2010, 11:09
Bydliště: doma

25. 3. 2022, 8:34

Vyrábělo se přímo tohle (co vím) pod značkou Škoda a Zbrojovka ( Vsetín,Brno přípravky nedělalo) Somet,pokud vím taky ne.Takovej sofistikovanější přístroj podobné koncepce dělal Narex, dokonce s různými stopkami.A pak existoval MAS,ten je řešený jako držák na hodinky s kuželovou stopkou,má kulatou tyčku,ale přístroj nemám celý,tak nevím,jak bylo originálně řešené uchycení hodinek.
Naposledy upravil(a) david.1 dne 27. 3. 2022, 10:06, celkem upraveno 1 x.
