stavba CNC plazmy

hajney
Příspěvky: 9
Registrován: 19. 2. 2018, 9:36

19. 2. 2018, 12:35

Zdravím vás, jsem tu nový. Ať už díky inspiraci na youtube nebo zde na foru (které už nějakou dobu procházím), jsem došel k závěru že si chci postavit cnc stůl pro plazmovou řezačku. Dílna je můj koníček, neživí mě to. Předpokládám že mi to bude trvat přibližně rok, ale i přes to bych se rád vyhnul slepým uličkám vývoje.
Moje představa je:
-rozjezd (píšu-li to správně) 1000x1000mm
-přesnost v ideálním případě 0,5mm stačila by mi i 1mm protože doteď jsem vše šmidlal ručně flexou tak to bude rozdíl.
-řízení bude pomocí programu MACH3

kam jsem postoupil doteď:
mám připravené PC, zvládám si převést výkres v lazycam do G-kodu. Podle návodu se orientuji v MACHu.

potřebuji poradit jaký typ pojezdů zvolit a jaké koupit krokové motory. V podstatě se rozhoduji mezi podepřenými tyčemi a nebo kladkovými pojezdy.
pro posuv po ose X se budu rozhodovat mezi ozubeným hřebenem a nebo rovnou řetězem.

Protože u mě je to stavba na delší dobu, tak jako další krok bych nejraději pořídil oddělovací desku, driver a motor, abych se ho naučil zapojit a rozpohybovat. A bylo by fajn aby se ten motor dal později použít pro některou osu.
díky za rady
r4cv
Příspěvky: 2681
Registrován: 8. 12. 2009, 8:32
Bydliště: Topoľčany

20. 2. 2018, 5:23

Máš zaujímavú predstavu. Držím place.
na pohon by som reťaz asi nevolil, radšej ozubený hrebeň alebo ozubený remeň. Pri remeni je treba vyriešiť prípadnú vôlu medzi remeňom a remenicou, vyskytuje sa pri niektorých kombináciách (výrobca / rozmer atď.)

Čo sa týka pohonu: treba si ujasniť aký zdroj sa bude na stroji používať a koľko rušenia do riadiaceho systému vyžiari a ako si s tým poradím. Podľa toho potom treba vybrať pohony a RS.

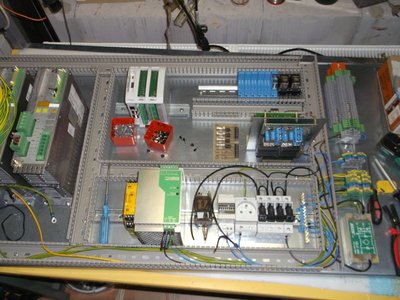

Mach neovládam, ja teraz robím RS s PIDIcnc.
atlan
Příspěvky: 3343
Registrován: 7. 2. 2011, 9:12

20. 2. 2018, 8:04

Plazmu mas? Najlepsie s pilotnym oblukom ziadne Hf zapalovanie.
Opravene hf. Zapalovanie preskocenim vysokonapatovej iskry medzi horakom a materialom.
Naposledy upravil(a) atlan dne 21. 2. 2018, 6:42, celkem upraveno 1 x.
r4cv
Příspěvky: 2681
Registrován: 8. 12. 2009, 8:32
Bydliště: Topoľčany

20. 2. 2018, 8:22

čo je jf zapalovanie?
hajney
Příspěvky: 9
Registrován: 19. 2. 2018, 9:36

21. 2. 2018, 4:41

Plazmu nemám, počítal jsem že ji koupím až později až budu vědět že to zvládnu postavit. Měl bych představu koupit něco takového:

https://stroje.bazos.cz/inzerat/8531053 ... -Profi.php" onclick="window.open(this.href);return false;

spíš než řemen bych použil tedy ozubený hřeben.
atlan
Příspěvky: 3343
Registrován: 7. 2. 2011, 9:12

21. 2. 2018, 6:43

Tato ma hf tak ze nedoporucejem.
hajney
Příspěvky: 9
Registrován: 19. 2. 2018, 9:36

21. 2. 2018, 8:27

Aha, tak výběr plazmy se ukázal být ještě důležitější než jsem myslel. Podle čeho ji tedy vybírat? koukal jsem na internetu že někdo třeba používá plazmu Berlan za 8tkč. Ten problém s rušením je že to nejde použít vůbec nebo že to dělá problémy?
Uživatelský avatar
packa
Příspěvky: 6935
Registrován: 7. 2. 2007, 6:42
Bydliště: Královehradecký kraj

21. 2. 2018, 8:42

dělá to obrovské problémy, ale dá se to vyřešit - ale dost těžko s těmi univerzálními komponenty jako jsou čína desky a podobné .
Uživatelský avatar
shaolin
Příspěvky: 1175
Registrován: 11. 9. 2011, 7:17

21. 2. 2018, 8:57

Pozri taký Hypertherm Powermax 45. Má aj zbernicu na zadnej strane na zapálenie hráka a výstupne svorky napetia oblúka v pomere 50:1. Je super a vela vydrží. V hobby používaní vydrží 100 rokov a náklady sa vrátia za 400... mám ho doma. Stále dúfam že jedného dňa to zavesím na moje cnc...jedého prkného dňa...zatial režem ručne podla šablón a dobrusujem....celkom vpohode.
Okrem všetkého čo píšeš ti možno bude treba aj THC , čo je automatické riadenie výšky horáka nad materialom počas rezania a určite snímač vzdialenosti horáka od materiálu. Potom účinné odsávanie a vodnu vaňu pod roštom.
atlan
Příspěvky: 3343
Registrován: 7. 2. 2011, 9:12

21. 2. 2018, 10:31

Das video kde pouzivaju berlan plazmu na cnc rezacke?
novic
Příspěvky: 1835
Registrován: 19. 10. 2014, 10:30

21. 2. 2018, 2:14

jeden pan z Ciech predaval na sk bazosi CNC stol pre plazmu aj s pc softom cena asi 2000 eur az by to bolo slusne mozno by sa to oplatilo....
Inzerat sa objavuje castejsie asi to vyraba doma
Cash Rules Everything Around Me
C.R.E.A.M
hajney
Příspěvky: 9
Registrován: 19. 2. 2018, 9:36

21. 2. 2018, 7:29

Tak s tím Berlanem jsem se spletl. No proto jsem tady abych nabral ty správné informace. :)

Já do toho nechci dát 50tkč jen za zdroj. Jak jsem psal je to jen hobby. Tak jak si někdo staví hobby cnc frézku, tu já neužiji tak bych chtěl plazmu.
Takže to HF zapalování vyřadí ze hry všechny levnější plazmové řezačky?
A když by měla kontaktní zapalování pilotního oblouku?

https://www.nakol.cz/invertor-pro-rezan ... _eEALw_wcB" onclick="window.open(this.href);return false;

nebo třeba u alfyin se o zapalování v popisu nic nepíše

http://www.alfain.eu/z24524-pegas-41-plasma-pfc" onclick="window.open(this.href);return false;

díky za vaši trpělivost se mnou.
Uživatelský avatar
packa
Příspěvky: 6935
Registrován: 7. 2. 2007, 6:42
Bydliště: Královehradecký kraj

21. 2. 2018, 7:37

toho berlana mám doma-teda otec a vozil jsem ho na rámu z jeklů a řezal pro jednoho kováře takové ornamety ,měl jsem to na arduinu a grbl bez pc program z karty a po důkladným odstínění a uzemění to chodilo bez chyb .největší problém je právě ta komunikace s pc. byla to provizorka jestly to pojede a jelo ,bohužel na další stavbu už nedošlo koupil jsem barák.
atlan
Příspěvky: 3343
Registrován: 7. 2. 2011, 9:12

21. 2. 2018, 8:00

Obavam sa ze, ma v plane pouzit mach3 s odelovacou doskou z ebay. A tomu nedavam sance ze to pojde bez kiksu.

HF sa blbo prepaluju diery ci?
Proste pilotny obluk je istota ze to pojde.
A HF istota problemov.(ktore sa mozno budu dat vyriesit, ale vecsinou to skoncilo vymenou plazmy)
Uživatelský avatar
packa
Příspěvky: 6935
Registrován: 7. 2. 2007, 6:42
Bydliště: Královehradecký kraj

21. 2. 2018, 8:11

atlan píše:Obavam sa ze, ma v plane pouzit mach3 s odelovacou doskou z ebay. A tomu nedavam sance ze to pojde bez kiksu.

HF sa blbo prepaluju diery ci?
Proste pilotny obluk je istota ze to pojde.
A HF istota problemov.(ktore sa mozno budu dat vyriesit, ale vecsinou to skoncilo vymenou plazmy)
tak tak pc a lpt je smrt to nemá šanci , s hf plazmou díru propálíš celkem snadno ale je hnusná musíš tomu přizpůsobit nájezd a pod
