CNC-computer numerical control-počítačové číslicové riadenie strojov kedykoľvek
zmeniteľné cez operačný softwer.

NC-numerical control predchodca cnc kde parametre strojov sú pevne dané hardvérom a ich operačné parametre sa nedajú zmeniť.
:roll:
Funny day!!!
Pupak
Příspěvky: 1458
Registrován: 28. 8. 2006, 8:12
Kontaktovat uživatele:

2. 1. 2008, 9:54

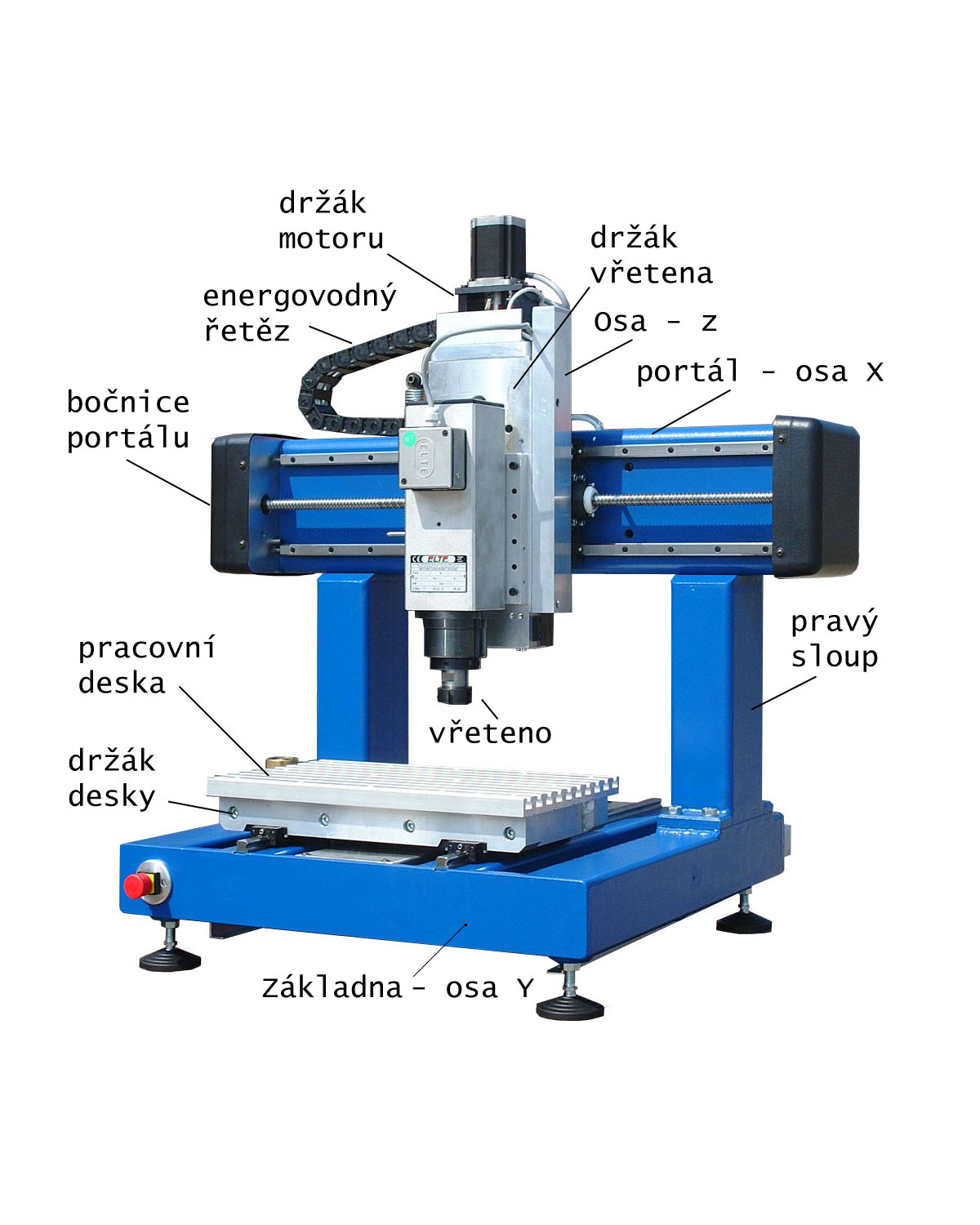

Takze prvni obrazek.
Přílohy
obr.1
Uživatelský avatar
robokop
Site Admin
Příspěvky: 16886
Registrován: 10. 7. 2006, 12:12
Bydliště: Praha
Kontaktovat uživatele:

3. 1. 2008, 9:18

upresnil bych:

Pracovni deska = Stul
v tomto pripade s T drazkami protoze maji tvar obraceneho pismene T
pro tyto drazky existuji normovane T matice jsou ke koupi napr. www.fabory.cz

to cervene tlacitko vlevo dole na boku je Estop tedy Emergnecy Stop pro nouzove zastaveni stroje pri necekane udalosti, chybe atd...
odepina vetsinou komplet pohony od napajeni
nekdy pouze softwarovy interpolator zastavi veskerou cinnost
Vsechna prava na chyby vyhrazena (E)
Uživatelský avatar
Radek-B
Příspěvky: 2148
Registrován: 13. 9. 2006, 11:09
Bydliště: V:Karlovice
Kontaktovat uživatele:

5. 1. 2008, 12:39

Jakákoliv základna čehokoliv se nazývá = LOŽE
Vše co je na svislé ose (většinouZ) se zve = VRĚTENNÍK (a podle složení a účelu se dál dělí na jednotlívé součásti)

Frézka=stroj, Fréza=nástroj
Osa X bývá nejdelší osou stroje a většinou je horizontální podélná.
Osa Y bývá nejčastěji horizontalni příčná.
Osa Z svislá.
Pokud ma frézka řízené vřeteno, je označeno jako osa C.

Soustruh
Osa Z bývá nejdelší osou stroje a většinou je horizontální podélná.
Osa X svislá, anebo horizontalní příčná.
Pokud má soustruh řízené vřeteno, je označeno jako osa C.

Osy X,Y,Z jsou zakladní pro 2 a 3-osé obrabění a jsou na sebe navzájem kolmé. Leží v zakladní KARTÉZKÉ souřadné soustavě a platí pro ně veškerá související matematická pravidla.
Další osy strojů 4-a více osé , se značí písmeny např:A,B,V,W.
Mohou být i rotační a v tomto případě se stává ze se programují ve stupních natočení Tj.= POLÁRNĚ. (ne kartézky)

RADEK
modernizace/repase CNC strojů a zařízení
automatizace/konstrukce
QNX
Příspěvky: 2883
Registrován: 20. 12. 2006, 9:59
Kontaktovat uživatele:

5. 1. 2008, 1:09

Co pojmy "vřeteno" a "vřeteník" ?
Josef
Sponzor fora
Příspěvky: 3220
Registrován: 19. 11. 2006, 9:25
Bydliště: Valašsko

5. 1. 2008, 2:45

Radek-B píše:Jakákoliv základna čehokoliv se nazývá = LOŽE
Vše co je na svislé ose (většinouZ) se zve = VRĚTENNÍK (a podle složení a účelu se dál dělí na jednotlívé součásti)

Osa Z svislá.
Pokud ma frézka řízené vřeteno, je označeno jako osa C.

RADEK
Není to až tak pravda. Pokud je něco, co se zeve lože, tak po tom musí něco jezdit. Lože je např. u horizontálních vyvrtávaček, soustruhů, ale není u klasických frézek (tam je fréma, suporty a stůl). Základma je fundament, na který se namašlí další komponenty a nese stěžejní části stroje, třeba taky lože.
Osa Z je osa, která jde zpravidla proti vřetenu.

to QNX: vřeteno je jednoduše řečeno to, co se točí a je v tom nástroj, nebo obrobek. V případě elektrovřetena celek. Vřeteník je to, v čem je to vřeteno uloženo.
prochaska
Sponzor fora
Příspěvky: 5734
Registrován: 16. 7. 2006, 12:33
Bydliště: Praha Bohnice + Roudnice nad Labem
Kontaktovat uživatele:

7. 2. 2008, 11:12

evos píše:CNC-computer numerical control-počítačové číslicové riadenie strojov kedykoľvek
zmeniteľné cez operačný softwer.

NC-numerical control predchodca cnc kde parametre strojov sú pevne dané hardvérom a ich operačné parametre sa nedajú zmeniť.
:roll:
Já to znám jinak... NC a CNC se liší jen technologií na jaké je vybudovaný řídicí systém, jinak základní princip - řízení programem - je totožný. NC pochází z doby předpočítačové (předmikropočítačové), řídicí systém byl postavený z obvodů nižší integrace, program býval nahrán na děrné nebo magnetické pásce (slepené do smyčky, případně se po vyrobení kusu převinula či ručně přesunula na začátek a jelo se znova). Řídicí systémy NC co pamatuji byly postavené z obvodů nižší a střední integrace (logické funkce, čítače). Takový kvadratický čítač (kvadratický interpolátor) který uměl dělat kruhovou interpolaci býval obvod rozložený na několik desek ve skříni elektroniky. Mimochodem z této doby pochází také onen prapodivný programovací jazyk - takové N12 G1 X41.288 Y87.443 Z-2.2 F480.0 se vlastně docela snadno dekóduje i pomocí logiky natvrdo zadrátované do obvodu. Takzvaná modalita a nemodalita jednotlivých příkazů je také relikt z dob kdy jeden byte paměti stál 100 nebo taky 500 Kčs a muselo se přemýšlet co stojí za zapamatování a co ne :-) Takže proto ty podivnosti, že některý kód (písmeno) se provede hned, některé se uloží a provede až po ukončení celého příkazu (řádku programu).

CNC pak vzniklo přímo z NC využitím výhod a možností počítačů.
Aleš Procháska
doncarlos
Příspěvky: 554
Registrován: 9. 1. 2008, 9:49

8. 2. 2008, 6:21

Myslim ze s tim NC a CNC nemate pravdu. V praveku NC stroju bylo nemyslitelne, aby byl ridici pocitac primo na stroji, jednak byl velmi choulostivy na prostredi a take byla snaha ho maximalne vyuzit i k jinym vecem nez k rizeni stroje. Proto byl umisten v klimatizovane mistnosti a stroje byly ovladany na dalku po stinenych kabelech. Pocitac ridil vetsinou hned nekolik stroju pomoci sdileni a jeste navic i kancelarske periferie, jako treba psaci konzole, derovacky pasky a plottery. Prave tato centralizace dala systemu jmeno Centralni Ridici System - CNC. Pozdeji kdyz se pocitace zmensily a zlevnily, bylo je mozno dat primo na stroj "distribuovat" a tem se zacalo rikat DNC(neplest s DNC siti !). Jenze tohle jmeno se nevzilo a bylo spise uzivano jen v akademicke literature a jen kratce, v praxi se temto strojum rikalo proste NC. Vyraz CNC stale se vsak stale chybne uziva.
Uživatelský avatar
robokop
Site Admin
Příspěvky: 16886
Registrován: 10. 7. 2006, 12:12
Bydliště: Praha
Kontaktovat uživatele:

8. 2. 2008, 7:25

central numeric control jsem nikdy neslysel vzdy jen computer numeric control
v pripade kontinualniho posilani dat do stroje po nejakych dratech z nejakeho stroje jsem zase slysel ono DNC

mozna to tak skutecne bylo ale dnes uz se vzilo spise to ze NC - historicky automat na pasky nebo neco podobneho bez pocitace

CNC - soucasna CNC ktera vzdy obsahuji pocitace (byt treba jednocipove procesory)

DNC - komunikace umoznujici behem obrabeni kontinualne prenaset data do CNC stroje z nejakeho zdroje
vetsinou v pripade ze ma CNC malou pamet

ja bych se drzel tohoto vziteho
protoze se to pouziva vsude
Vsechna prava na chyby vyhrazena (E)
prochaska
Sponzor fora
Příspěvky: 5734
Registrován: 16. 7. 2006, 12:33
Bydliště: Praha Bohnice + Roudnice nad Labem
Kontaktovat uživatele:

8. 2. 2008, 9:21

Setkal jsem se s různými vysvětleními, možná šlo o souběh stejných zkratek různého významu. To centralizované NC řízení fakt existovalo, dokonce ještě za bolševiků ho v měli v nějaké fabrice (možná ČZ Strakonice?). Ale ten centrální počítač to přímo neřídil, jenom spravoval data a uměl přenést program do těch NC strojů, čili stejné funkce jako když si teď člověk připojí frézku na domácí LAN :-)

NC řízení ale vzniklo evolucí, původně ze soustružnických automatů náhradou mechanických narážek digitálním odměřováním a soupravou číslicových komparátorů s cílovou hodnotou nastavovanou přepínači (všechno relé) a později se doplnilo programovým řízením. Velký počítač pro řízení používaný nebyl, alespoň ne od počátku a když tak spíš experimentálně a výjimečně.

Na Wikipedii (české) dokonce píšou, že NC znamená odměřování a CNC řízení, což je pochopitelně blbost, protože to by NC musela být i sipka se třicátých let která neměla na pravítkách mikroskopy ale projektory s matnicí co vypadaly jako displeje :-)
Aleš Procháska
Uživatelský avatar
Radek-B
Příspěvky: 2148
Registrován: 13. 9. 2006, 11:09
Bydliště: V:Karlovice
Kontaktovat uživatele:

8. 2. 2008, 9:56

NC - numeric control - cislicove rizene. Stroje co umely odjet zadanou drahu. A to bud z panelu kde byly palcove prepinace a nebo z derne pasky. Kdyz uz to umelo interpolace a melo to pro ty vypocty procesor, tak bych to uz zaradil k CNC.

RADEK
modernizace/repase CNC strojů a zařízení
automatizace/konstrukce
nick309
Příspěvky: 30
Registrován: 7. 1. 2008, 3:49

19. 2. 2008, 8:16

co je to PWM? :roll:
Uživatelský avatar
robokop
Site Admin
Příspěvky: 16886
Registrován: 10. 7. 2006, 12:12
Bydliště: Praha
Kontaktovat uživatele:

19. 2. 2008, 8:48

pulse width modulation
pulzne sirkova modulace

v podstate prevod z digitalni informace na analogovou
jednoduse receno kdyz poslu takovyto signal
100001000010000100001000010000
tak je to mene nez kdyz poslu takovyto
011110111101111011110111101111
kdyz poslu uplne same jednicky tak je to cistych 5V TTL
kdyz poslu same 0 tak je to 0V
tedy sirkou pulzu (pomerem kdy je tam jednicka a kdy 0) ridim mnozstvi dodane energie
pritom mi staci pouzit pouze jeden signal (jeden pin)
kdyz ten sigranl analogove vyhladim vyjde mi z toho napeti 0-5V
Vsechna prava na chyby vyhrazena (E)
Uživatelský avatar
lamoz
Sponzor fora
Příspěvky: 369
Registrován: 31. 1. 2008, 1:26
Bydliště: Praha

19. 2. 2008, 8:50

Uživatelský avatar
krtek
Příspěvky: 52
Registrován: 14. 11. 2008, 8:53
Bydliště: Hulín

27. 11. 2008, 7:50

A to víte,že děrný pásky a štítky jsou přímý předchůdce cédéček?
Princip je v podstatě stejnej-informace zapsaná pomocí děr. Takže starý stroje z šedesátých let mají vlastně digitální řízení :P
