K: stupnica na 2UD

jergus.balaz · 12. 7. 2021, 7:53

Dobrý večer,
čisto náhodou nemá niekto hliníkovú stupnicu na natáčanie stola z brúsky 2UD/750mm? Myslím ten hliníkový plech na pravej strane stola s eloxovanou stupnicou 0°+/-7°.
Ďakujem.

david.1 · 13. 7. 2021, 9:09

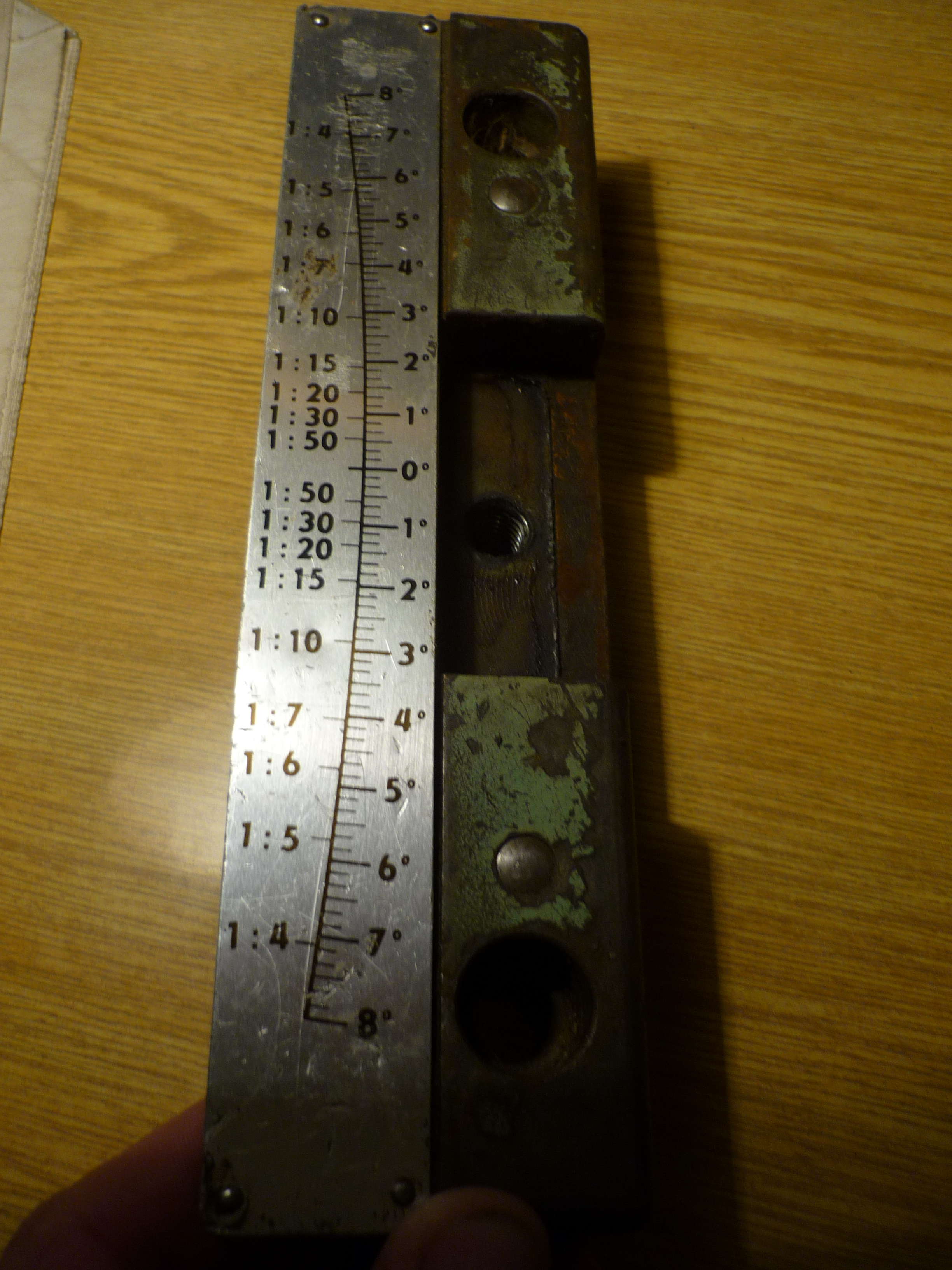

Ahoj, mám tady na na stole už nějaký rok ten přítlačný bazmek na kterém je. Pořád si říkám,že se přinutím,abych to prohnal skenerem.Není to super stav,ale je to dobře čitelný..Pokud si to upravíš/seženeš někoho,kdo to udělá,taky bych měl zájem..

jergus.balaz · 13. 7. 2021, 12:16

david.1 píše: ↑13. 7. 2021, 9:09 Ahoj, mám tady na na stole už nějaký rok ten přítlačný bazmek na kterém je. Pořád si říkám,že se přinutím,abych to prohnal skenerem.Není to super stav,ale je to dobře čitelný..Pokud si to upravíš/seženeš někoho,kdo to udělá,taky bych měl zájem..

Ďakujem, ja v najhoršom plánujem skresliť tú stupnicu podľa originálu a dať to vypáliť na nerezovú platničku. Čiže máš aj ty záujem o také niečo? Prevedenie 750mm.

b3nd3r · 13. 7. 2021, 12:26

2UD 750 mam taky, takze se klidne taky pridam. Samozdrejme vsechny naklady s tim spojene uhradim.

david.1 · 13. 7. 2021, 4:24

jergus.balaz píše: ↑13. 7. 2021, 12:16
david.1 píše: ↑13. 7. 2021, 9:09 Ahoj, mám tady na na stole už nějaký rok ten přítlačný bazmek na kterém je. Pořád si říkám,že se přinutím,abych to prohnal skenerem.Není to super stav,ale je to dobře čitelný..Pokud si to upravíš/seženeš někoho,kdo to udělá,taky bych měl zájem..
Ďakujem, ja v najhoršom plánujem skresliť tú stupnicu podľa originálu a dať to vypáliť na nerezovú platničku. Čiže máš aj ty záujem o také niečo? Prevedenie 750mm.

Mně by to úplně stačilo stejným způsobem,jako to bylo původně.. Já už to nesetřu..
Ale jiný problém-nenapsal jsem,že ta moje stupnice je z půlmetrovky,zřejmě to tedy bude rozměrově nekompatibilní.

lubbez · 13. 7. 2021, 6:59

Pokud bude oscanovaný obrázek 1/1 nebo alespoň přesně okótovaný, mohl bych ho namalovat fiber laserem buď na nerez nebo snad najdu i kousek slabého hliníku.

jergus.balaz · 13. 7. 2021, 7:46

david.1 píše: ↑13. 7. 2021, 4:24 Ale jiný problém-nenapsal jsem,že ta moje stupnice je z půlmetrovky,zřejmě to tedy bude rozměrově nekompatibilní.

Že si to ty, tak to prekreslím aj na variantu 2UD/500

majo477 · 13. 7. 2021, 7:50

jergus.balaz píše: ↑13. 7. 2021, 7:46
david.1 píše: ↑13. 7. 2021, 4:24 Ale jiný problém-nenapsal jsem,že ta moje stupnice je z půlmetrovky,zřejmě to tedy bude rozměrově nekompatibilní.
Že si to ty, tak to prekreslím aj na variantu 2UD/500

Aj 2UD 1000?

david.1 · 13. 7. 2021, 8:50

No,popravdě jsem to chtěl nakopírovat a nacpat na 1U,ta má podobnou délku,tuším,že v chytrý knize píšou 400(nevím, už dlouho jsem to nestudoval,jen vím,že 470 tam upnu-to je tak,když lidi nedbají,co je napsáno v návodu:-)) )
A taky by se mi to líbilo na Kameníka-tam kdysi dávno nějaká stupnice byla,ale léty nepoužívání vyšisovala tak,že může zase znovu do výroby (a potisknout se)

Jen mám pocit,že tam stůl není otočný středem,ale k jedné straně,kdyžtak mě opravte,jsem línej se jít podívat.
Mám to tedy zkusit oskenovat?

jergus.balaz · 13. 7. 2021, 9:46

majo477 píše: ↑13. 7. 2021, 7:50 Aj 2UD 1000?

Aj pre teba tisícku urobím

lubbez · 13. 7. 2021, 9:49

Pracovní plocha mého laseru je 175x175mm. Samotná výroba není problém. Pokud bude scan dobrej, aby se to nemuselo celé překreslovat, tak na to můžem vlítnout.

jergus.balaz · 13. 7. 2021, 9:51

david.1 píše: ↑13. 7. 2021, 8:50 No,popravdě jsem to chtěl nakopírovat a nacpat na 1U,ta má podobnou délku

No rozhodni sa teda na čo to chceš použiť, odmeraj vzdialenosť osi otáčania od toho oblúku na stupnici, rozmery tej stupnice a urobím.

jergus.balaz · 13. 7. 2021, 9:53

lubbez píše: ↑13. 7. 2021, 9:49 Pracovní plocha mého laseru je 175x175mm. Samotná výroba není problém. Pokud bude scan dobrej, aby se to nemuselo celé překreslovat, tak na to můžem vlítnout.

Keďže tu už padli návrhy na stupnice na 2D 500/750/1000 tak to musím tak či tak nakresliť, pretože každá ma inú stupnicu.

Josef · 13. 7. 2021, 10:03

Kdysi dávno jsem to taky kreslil (jen zaboha to nemohu najít. Asi je to někde na disketách zálohované). Tam je nutné znát poloměr od čepu po dělící oblouk té stupnice. Dělal jsem výkresy spousty štítků pro GO strojů a byly i filmy z fotoplotru pro sítotik na eloxovaný plech, jen nevím, kde to skončilo.

david.1 · 15. 7. 2021, 9:19

jergus.balaz píše: ↑13. 7. 2021, 9:51
david.1 píše: ↑13. 7. 2021, 8:50 No,popravdě jsem to chtěl nakopírovat a nacpat na 1U,ta má podobnou délku
No rozhodni sa teda na čo to chceš použiť, odmeraj vzdialenosť osi otáčania od toho oblúku na stupnici, rozmery tej stupnice a urobím.

Tak tu stupnici z obrázku já nepotřebuju,ale kdybys ji chtěl dělat,oskenuju ji.
potřebuju:
1.) na 1U,naměřil jsem tohle:vzdálenost osy stolu od okraje stupnice asi 460,stupnice pak má šířku 40 a délku 135mm,upevňovací otvory tam nejsou žádné,stupnice je vpravo ,jako na 2U.
2.) na 102A ,tam je stupnice vlevo a rozměry jsou:vzdálenost osy stolu od bližšího okraje stupnice 395,stupnice samotná má šířku 20 délku138,a jsou v ní dva upevňovací otvory prům. 4mm .Otvory jsou 8mm od levé dlouhé strany a vzdálené od sebe 138mm,vypadá,že symetricky k oběma krátkým stranám.
Kdyby tady někdo našel původní stupnici,bylo by fšechno jednodušší,já ji před lety sundal,že s ní něco provedu.. a od té doby je v pátrání:-(
