CAD - Odebrání tažením tělesa
Kratus: Problém je v tom, že při obrábění dochází k úběru materiálu jinde, než jen v místě 2D řezu. rádiusová fréza 6mm tedy neudělá drážku 6mm, ale udělá ji širší a dokonce už to v řezu nebude část kružnice.
bobik: Nojo, ten nájezd a výjezd by vyšel šišatej. Takže se mi to komplikuje ještě o nájezd po 3D křivce, aby se to trochu srovnalo. Ono je to tedy složitější, než jsem čekal.
edit ........... Jak teď koukám na tu fotku, tak i na té to mají šišatě a nevypadá to zle. Možná by to tak mohlo i zůstat
bobik: Nojo, ten nájezd a výjezd by vyšel šišatej. Takže se mi to komplikuje ještě o nájezd po 3D křivce, aby se to trochu srovnalo. Ono je to tedy složitější, než jsem čekal.
edit ........... Jak teď koukám na tu fotku, tak i na té to mají šišatě a nevypadá to zle. Možná by to tak mohlo i zůstat
Proto musíš tu frézu říznout rovinou kolmou na šroubovici. Na ní skicu, promítneš říznuté hrany a tou křivkou následne táhneš po dané šroubovici.QNX píše: ↑16. 9. 2021, 9:28 Kratus: Problém je v tom, že při obrábění dochází k úběru materiálu jinde, než jen v místě 2D řezu. rádiusová fréza 6mm tedy neudělá drážku 6mm, ale udělá ji širší a dokonce už to v řezu nebude část kružnice.
bobik: Nojo, ten nájezd a výjezd by vyšel šišatej. Takže se mi to komplikuje ještě o nájezd po 3D křivce, aby se to trochu srovnalo. Ono je to tedy složitější, než jsem čekal.
edit ........... Jak teď koukám na tu fotku, tak i na té to mají šišatě a nevypadá to zle. Možná by to tak mohlo i zůstat
Zítra to nakreslím a pošlu.
Ja se ptal na předchozí stránce...
Jinak standartni kanelovani jsou drazky rovnoběžné s osou hlavne, podle toho koho se zeptáš ti rekne ze jdou pro:
Uspora hmotnosti hlavne pri stejne tuhosti
Vetsi plocha pro odvod tepla
Rychlejší chladnuti
Rizenejsi deformace hlavne
Zvyseni tuhosti hlavne
Estetika
Na hov...
No a urcite jsem na neco zapomněl, vyber si
Na hobíka to asi jde...
SM16A, FN20, 3E710B, CDC7-2, HO02, CO2laser, Fiber a tak
SM16A, FN20, 3E710B, CDC7-2, HO02, CO2laser, Fiber a tak
kiko01: To sice můžu, ale pokud budu na ty zkoušky vyrábět i nástroje, nebo je kupovat, tak se to dost prodraží + spotřebovaný materiál, opotřebení nástrojů, strojní čas, můj čas. Připadá mi rozumné to nejdřív namodelovat v PC, vybrat si (nebo nechat vybrat zákazníka) a teprve pak řešit nástroj a obrábění.
prochaska: To je pěkné, díky. Ještě zjistit, jak jsi to udělal Musím to vyzkoušet.
bobik> ano minimalne od SW2015 umi, kdyz krivka zacina v rovine skici definujici nastroj.
QNX> ja v SW uz delal oba pripady. Jak freza s osou orientovanou sousledne s osou hlavne (profil frezy v podelne rovine). Tak freza s osou orientovanou kolmo k ose hlavne (profil frezy v pricne rovine).

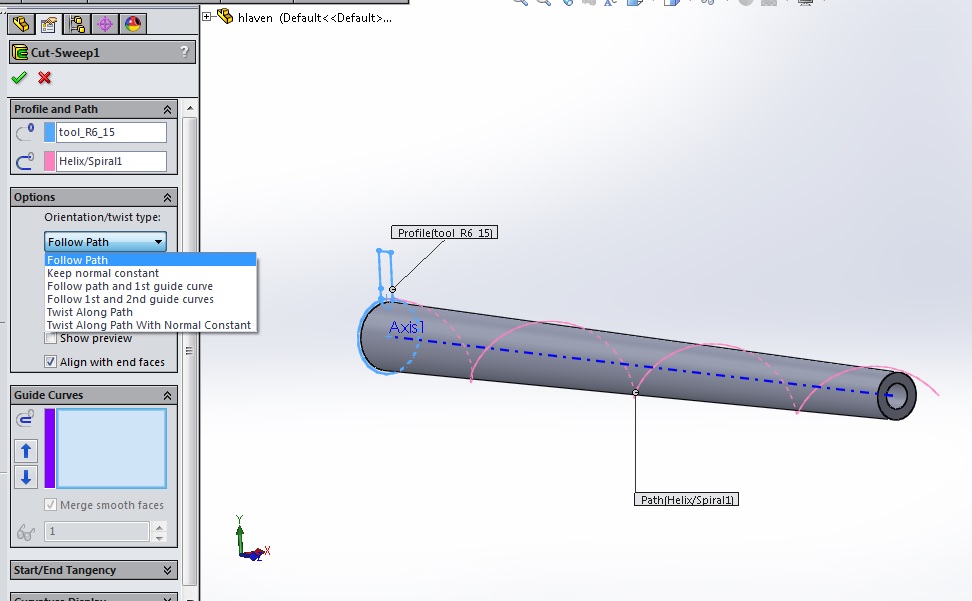

Ten prvni pripad se da v SW namodelovat obema zpusoby, jak "Profile Sweep", tak "Solid Sweep". Ten druhy mi sel jen druhym zpusobem.

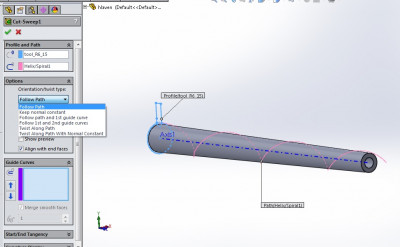

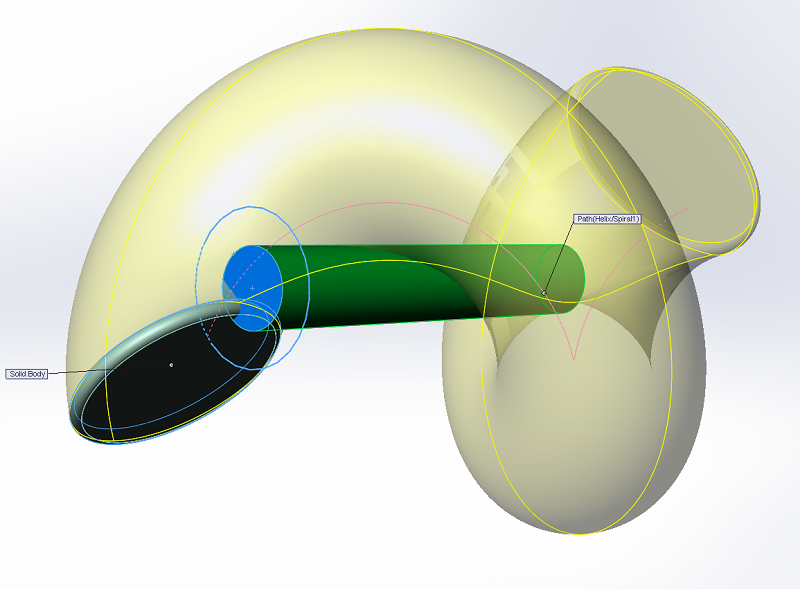

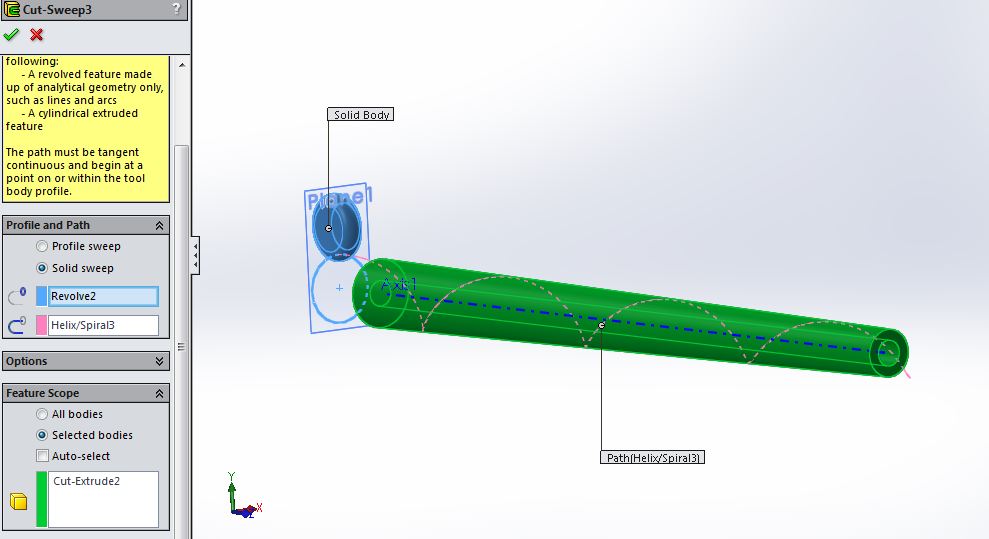

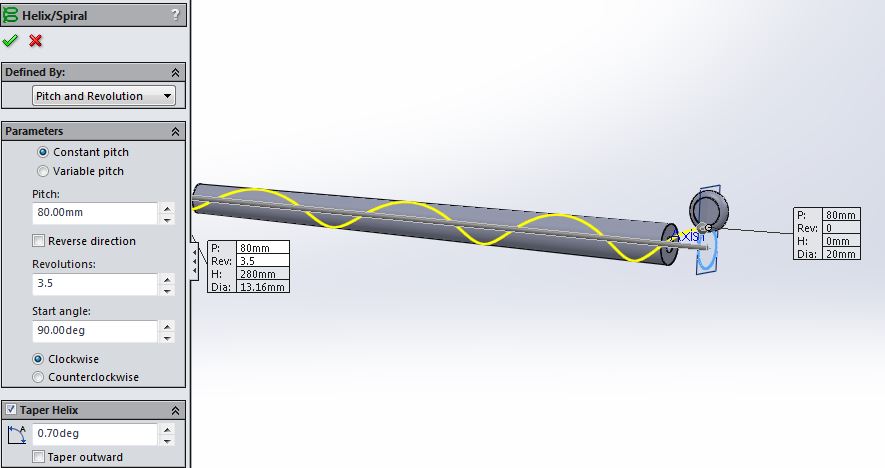

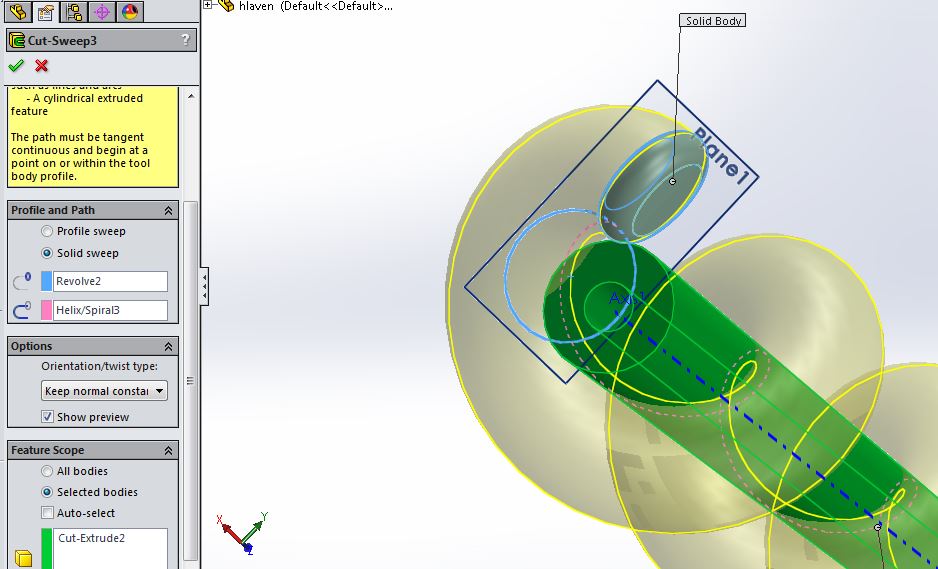

Postup "Solid Sweep" je takovy, ze po vytvoreni kuzelove hlavne: 1) Profil frezy naskicovany v pricne rovine, ale ta je umistena mimo hlaven tak, aby nasledna rotace do telesa nekolidovala s hlavni. 2) Pomoci Helix/Spiral vytvoris konusovou spiralu dle pozadavku v rovine skici frezy a protahnes pres delku hlavne. 3) Odebrani "Cut-sweep" v rezimu "Solid Sweep" s vybranou frezou a spiralou, orientaci v Options nastavenou na "Keep normal constant" (Directional vector pujde urcite taky).
pozn.: "Profile Sweep" nabizi rozsirene moznosti pro orientaci profilu, ale nenasel jsem kombinaci vodicich krivek, ktera by pro druhy pripad (profil frezy v pricne rovine) spravne fungovala:
QNX> ja v SW uz delal oba pripady. Jak freza s osou orientovanou sousledne s osou hlavne (profil frezy v podelne rovine). Tak freza s osou orientovanou kolmo k ose hlavne (profil frezy v pricne rovine).
Ten prvni pripad se da v SW namodelovat obema zpusoby, jak "Profile Sweep", tak "Solid Sweep". Ten druhy mi sel jen druhym zpusobem.
Postup "Solid Sweep" je takovy, ze po vytvoreni kuzelove hlavne: 1) Profil frezy naskicovany v pricne rovine, ale ta je umistena mimo hlaven tak, aby nasledna rotace do telesa nekolidovala s hlavni. 2) Pomoci Helix/Spiral vytvoris konusovou spiralu dle pozadavku v rovine skici frezy a protahnes pres delku hlavne. 3) Odebrani "Cut-sweep" v rezimu "Solid Sweep" s vybranou frezou a spiralou, orientaci v Options nastavenou na "Keep normal constant" (Directional vector pujde urcite taky).
pozn.: "Profile Sweep" nabizi rozsirene moznosti pro orientaci profilu, ale nenasel jsem kombinaci vodicich krivek, ktera by pro druhy pripad (profil frezy v pricne rovine) spravne fungovala:
TOS S28, DIY CNC, Holzmann ZS-40HS, Prusa Mk3s+MMU2s, Bambu X1C Combo
SW tedy dost pokročil, já stále používám stařičký SW 2010. Zkusím to tedy v novém, ale on nakonec asi bude stejně šikovnější ten Grasshopper, tam bych si mohl definovat polotovar, nástroj, parametry drážky a podle toho vytvořit model a rovnou i G-kód. CAM mám taky jen pro 3 osé obrábění, takže bych se díky tomu obešel bez CAMU.
-
- Sponzor fora
- Příspěvky: 8159
- Registrován: 16. 7. 2006, 12:33
- Bydliště: Praha Bohnice + Roudnice nad Labem
- Kontaktovat uživatele:

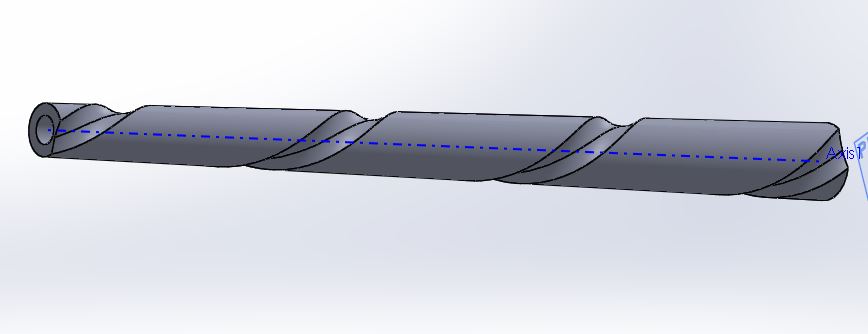

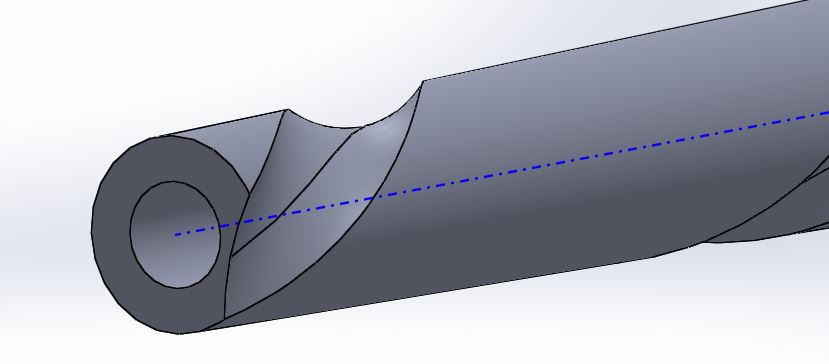

Tady je model, používám dost starou verzi (verze 2012), tak snad nebude problém s načtením.
- Přílohy
-
- Part1.SLDPRT
- (732 KiB) Staženo 33 x
Naposledy upravil(a) prochaska dne 17. 9. 2021, 2:54, celkem upraveno 1 x.
Aleš Procháska
