Prskač píše:Dneska jsem se pokoušel vytvořit závit M20x2,5 do keramické trubičky (92% Al2O3). Délka závitu asi 25mm.
Frézováno pomocí abrazivního vodního paprsku s přídavnou rotační osou.
Kontrolní matice je z plastu vytisknutá na 3D tiskárně.

Mohl by jsi sem prosímtě dát více informací o tom vodním paprsku, popřípadě jestli by bylo možné se u tebe někdy zastavit na menší špionáž. U nás totiž kolega dělá s vysokoteplotní keramikou a občas na ní potřebuje udělat nějaké závity, něco poupravit apod. no a zatím je to taková piplačka na koleně. Takže jestli by bylo možné takovéto věci dělat strojně, tak by to bylo super, protože to co jsi vytvořil vypadá setsakra dobře.

karelsklo · 27. 1. 2016, 4:59

K čemu se používají takovéhle tyčky z keramiky?To asi nebude levná sranda?Je to řezané bokem s tím že paprsek tečně "líže" obrobek nebo s nějakou určitou intenzitou "do plného"?Jinak klobouk dolů,paráda...

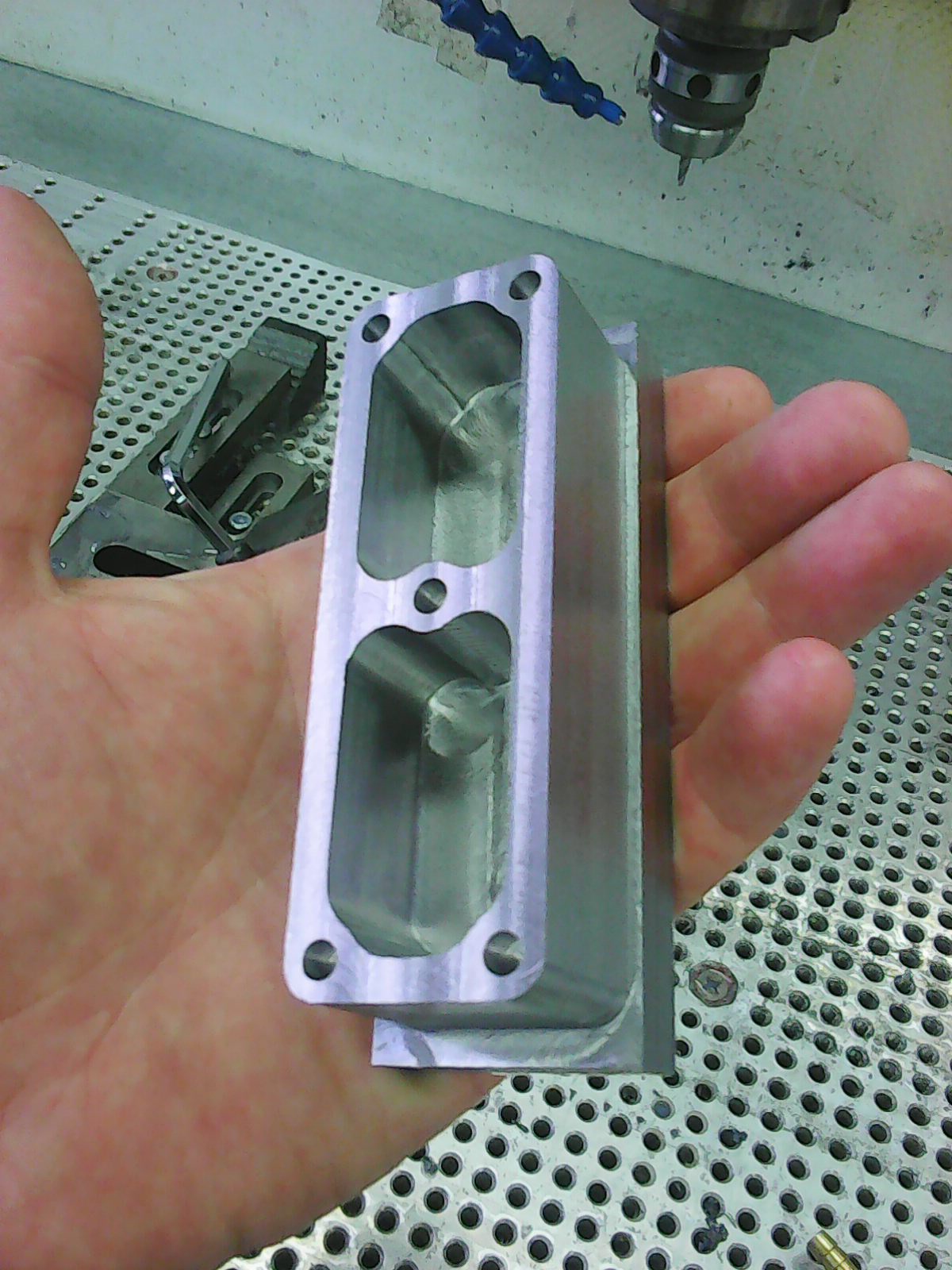

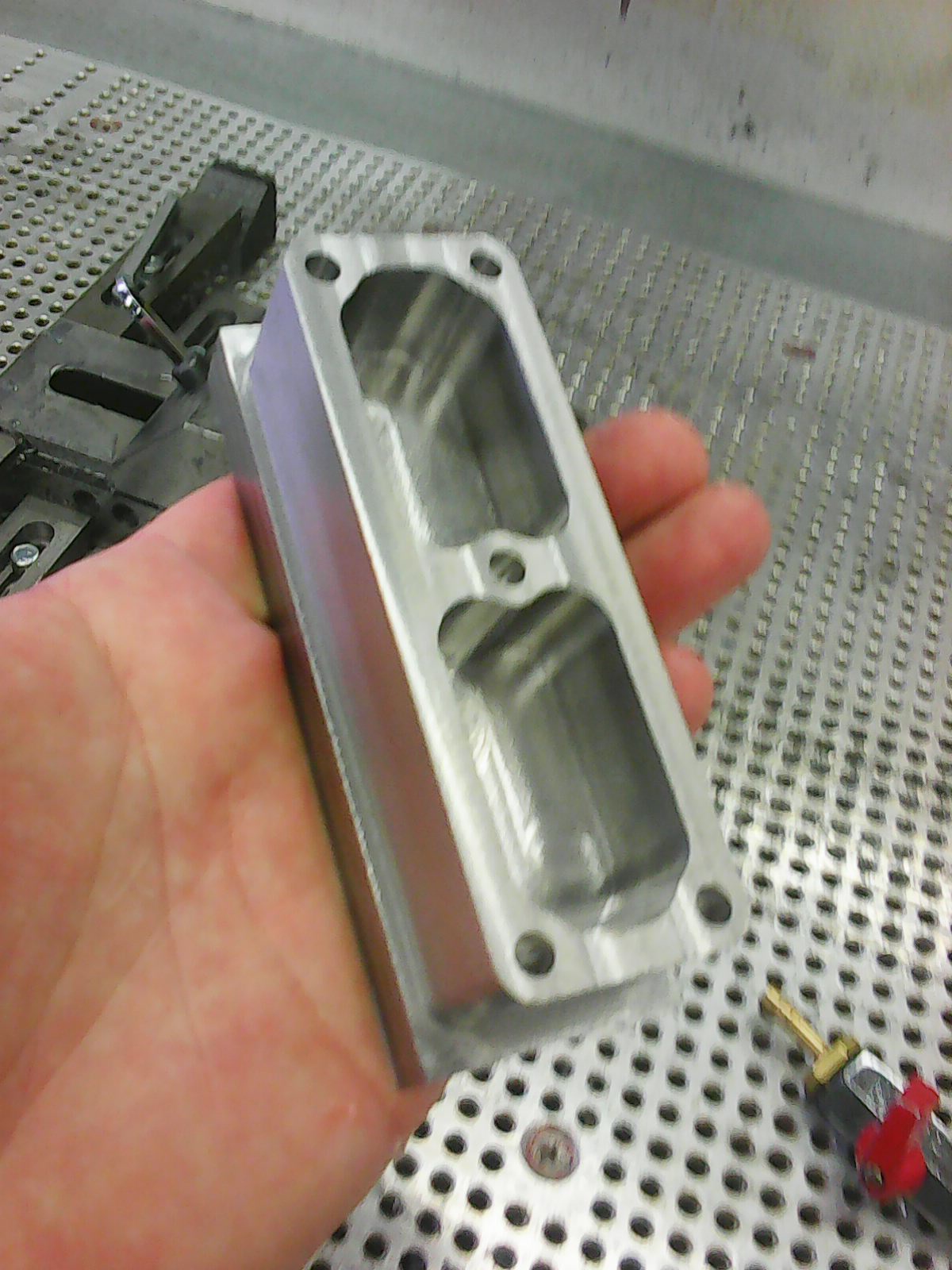

Já zas jednu krabičku...

4rest · 27. 1. 2016, 5:22

Nevím na co je používá Prskač, ale my je používáme na SOWE
https://en.wikipedia.org/wiki/Solid_oxi ... lyser_cell" onclick="window.open(this.href);return false;

lubos · 27. 1. 2016, 7:32

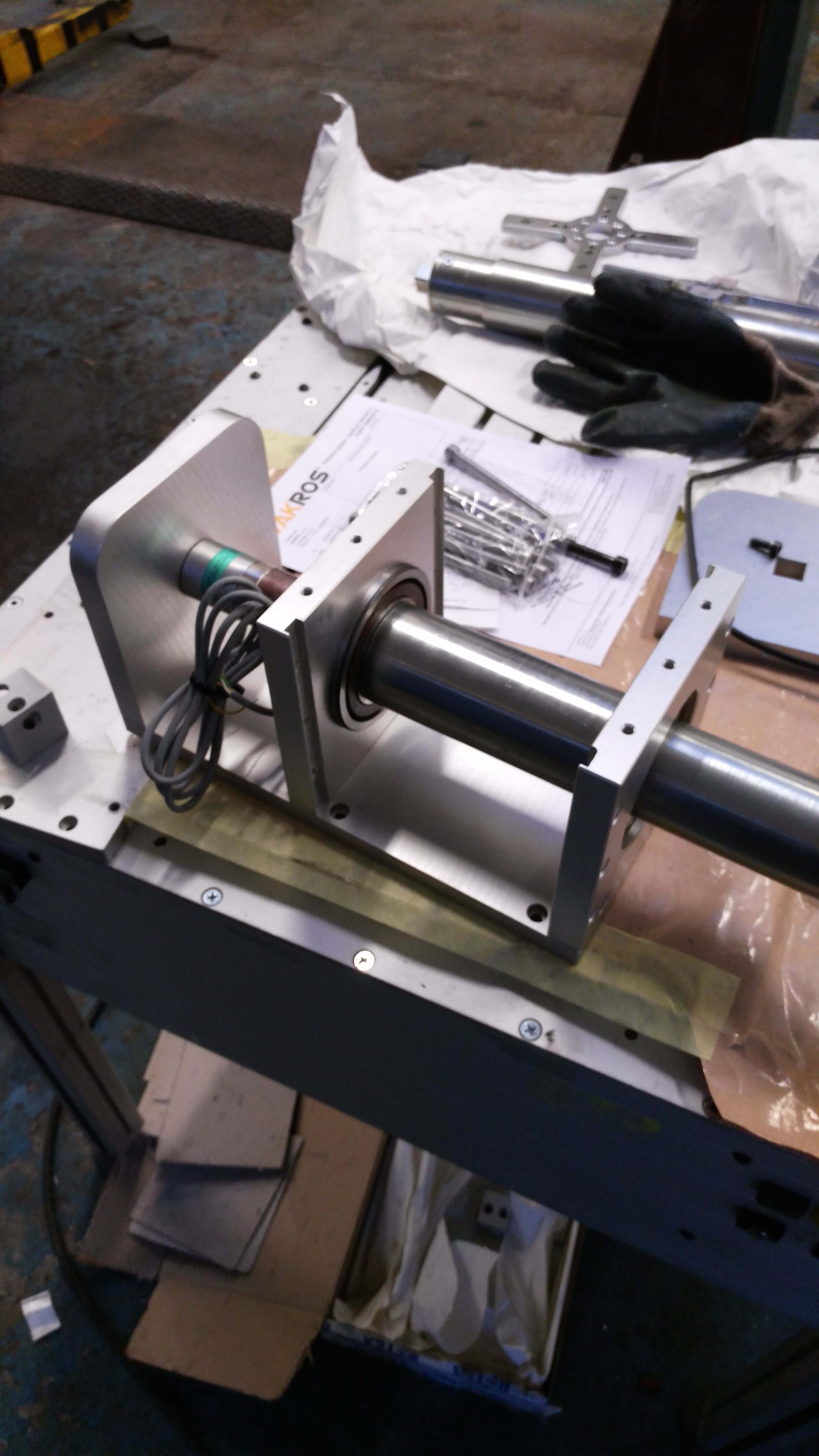

Pomalu dávám dohromady stend na měření tahu, kroutícího momentu, otáček, příkonu..... na motory určené pro vrtule.
Je neuvěřitelný jak dural prokoukne když se na něj dá bílý elox. Osa ze železa má na sobě bílý zinek.

fmodel · 27. 1. 2016, 7:56

pracuju na něčem podobným ,jenom do 110kW

lubos · 27. 1. 2016, 8:03

Já to mám jen na max 200Nm/3000 otáček. Ale asi by to dalo víc. Stejně nejvíc budu měřit do 50Kw a 5000RPM. Mám tenzometry jen na 100 a 200Nm.

fmodel · 27. 1. 2016, 8:27

Jako zátěž mám retardér Telma z autobusu .

Prskač · 27. 1. 2016, 8:32

Tak zkusím postupně odpovídat.

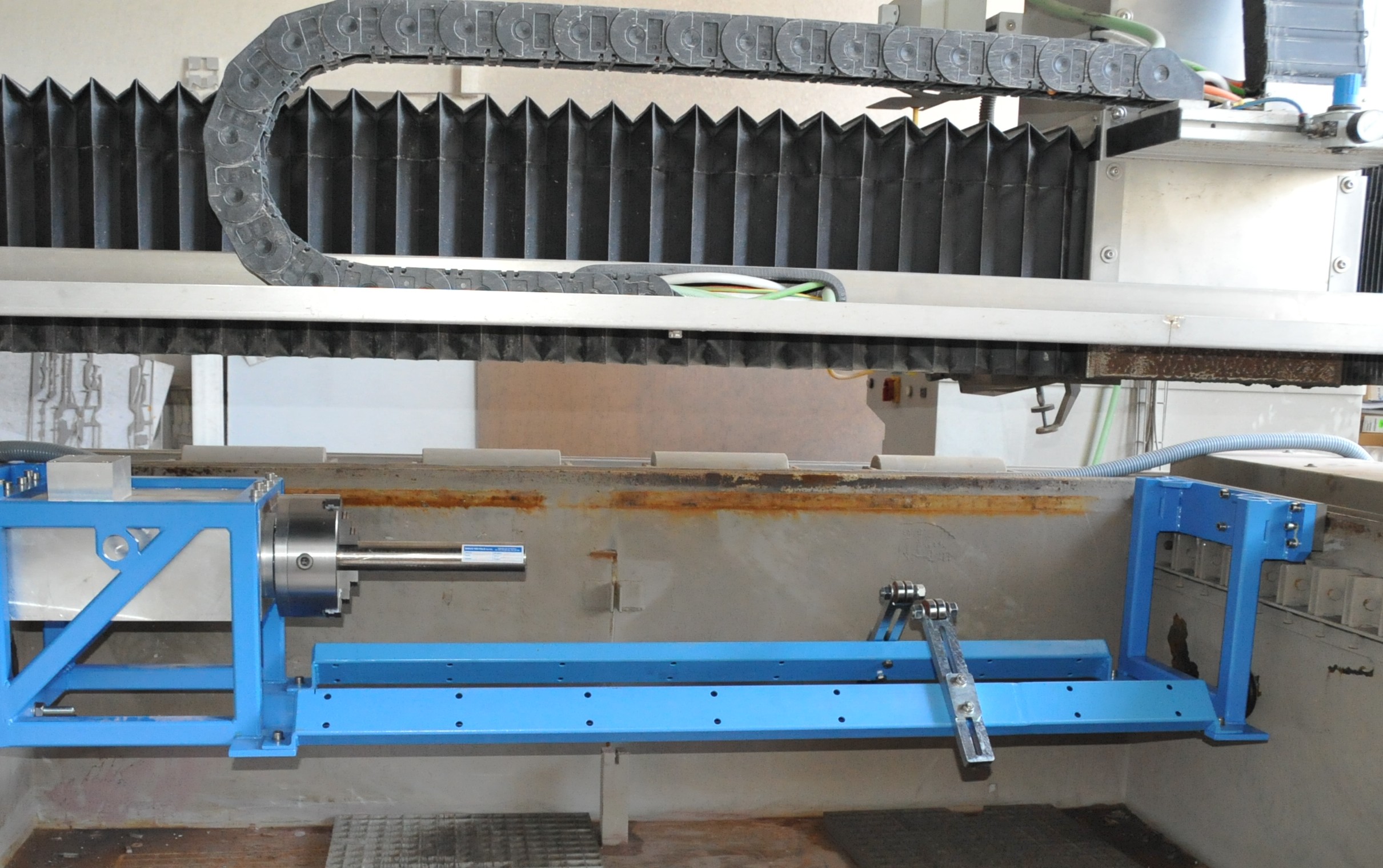

robokop: základní parametry paprsku: velikost stolu 2x2m, max. tlak 400MPa, max. průtok 7,8 l/min, máme možnost řezat pod úhlem ±45°a přídavnou šestou osu pro soustružení těžkoobrobitelných materiálů a řezání otvorů do trubek (viz obr.)

4rest: s exkurzí není problém, jestli budeš mít cestu do Ostravy, tak se můžeme domluvit. Máme ještě pár zajímavých mašinek a zařízení, nejnověji jsme si pořídili vysokorychlostní kameru Phantom v2012

. Další zařízení zde: http://ict.hgf.vsb.cz/export/sites/ict/ ... sek_cz.pdf" onclick="window.open(this.href);return false;

karelsklo: ty keramické trubky mám od jednoho zákazníka, který je používá v nějakých mlýnech, ale přesně nevím. Drahé to asi moc nebude. Frézované je to kolmo v ose obrobku, šlo by to i mimo osu, ale zrovna u keramiky by to trvalo mnohem déle.

origosch · 30. 1. 2016, 12:29

chb · 30. 1. 2016, 10:09

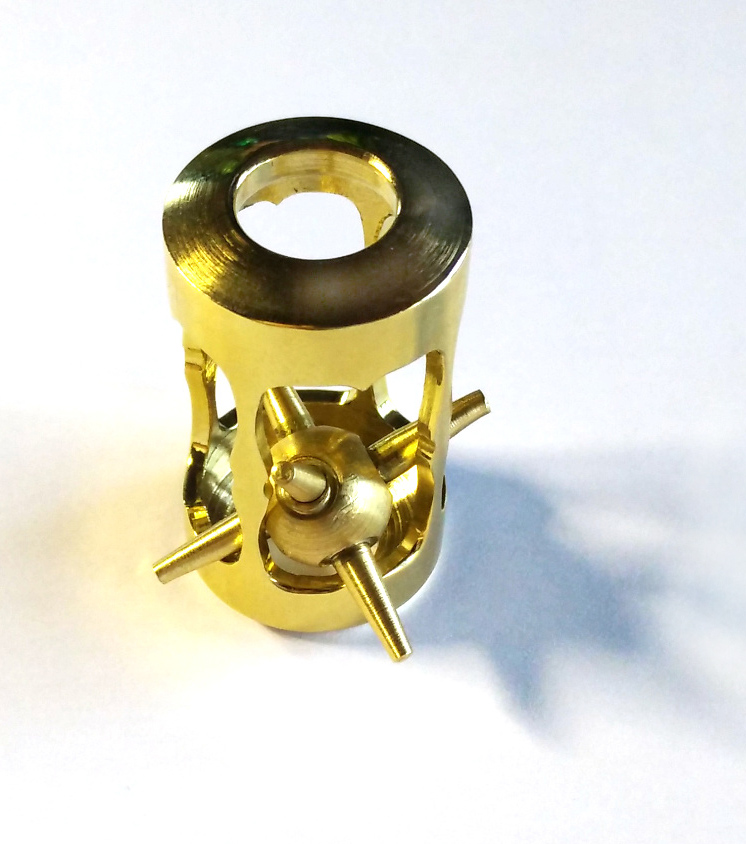

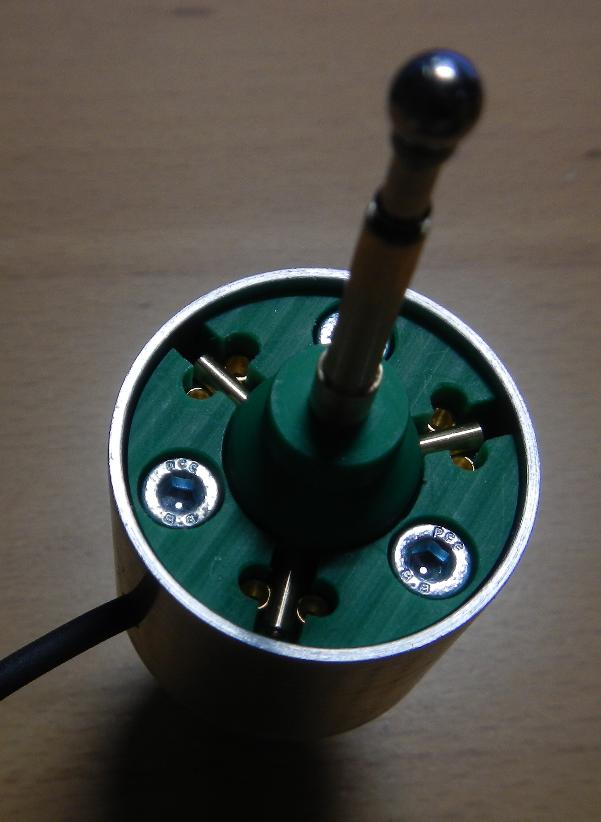

obrobková sonda - konstrukce trochu naruby

vnější průměr těla 30mm, doteková kulička 4mm, jako kontaktní válečky jsem použil pozlacené kontakty z konektorů
zatím neotestovaná, pak sem dám víc info.

Thomeeque · 30. 1. 2016, 10:23

chb píše:obrobková sonda - konstrukce trochu naruby

To teda, už se těšim na víc info, ať koukám, jak koukám, nechápu

(udělaný je to každopádně moc pěkně)

31. 1. 2016, 7:42

pohledej
je tu pdf s principem a snad i s vykresama

piskoteek · 31. 1. 2016, 8:08

mazec, tu sondu bych si chtěl taky udělat

31. 1. 2016, 8:16

jsem ji stavel taky
je tam drobny problem se serizenim
ta mechanika a to dosednuti je preurcene

je tam o jeden dosedaci bod navic nez je nutne z hlediska mechaniky ale potrebne z hlediska elektriky
tedy se to musi dohanet pruzinou a pruznou deformaci pohyblive casti sondy, kdyz to neni vyrobene uplne precizne tak to zlobi
sice jsem to delal na delicce atd.. ale nebylo to ono, jednou z x doteku se to nevratilo do sepnuteho stavu, mozna jsem ten stred udelal prilis fest nebo jsem nechtel moc sponovat pritlak
