Žíhání ke snížení pnutí 12 050

[zz912]

Zdravím místní fachmany.

většinu života jsem se živil jako konstruktér a když jsem kreslil nějaký díl, kde se dalo předpokládat, že bude potřeba mezioperační žíhání, tak jsem nad razítko napsal:
ŽÍHAT NA ODSTRANĚNÍ VNITŘNÍHO PNUTÍ
a tím to pro mě haslo.

Teď si ale technologii řeším sám. Chtěl bych svůj díl vyžíhat před jeho broušením a mám k dispozici laboratorní pec do 1000°C.

Na internetu jsem našel:
http://www.ecosond.cz/cs/slovnik-pojmu/ ... pnuti.html

Žíhání ke snížení pnutí se provádí nejčastěji při teplotách 600 až 650 °C po dobu asi 1 hodiny s následným pomalým ochlazováním. Účelem je snížení vnitřních pnutí, která jsou způsobena předchozími obráběcími operacemi nebo tvářením za studena. Při uvedených teplotách tato pnutí relaxují na minimální hodnotu. Žíhání ke snížení pnutí se často zařazuje jako mezioperační žíhání při výrobě přesných nebo tvarově komplikovanějších nástrojů, kde se požadují malé tvarové změny po kalení.

Opravdu je to tak jednoduché, že zapnu pec na 600 až 650 °C, hodím to tam na hodinu a poté vytáhnu? Není tam nějaký háček?

[pafik]

Zdravím místní fachmany.

většinu života jsem se živil jako konstruktér a když jsem kreslil nějaký díl, kde se dalo předpokládat, že bude potřeba mezioperační žíhání, tak jsem nad razítko napsal:
ŽÍHAT NA ODSTRANĚNÍ VNITŘNÍHO PNUTÍ
a tím to pro mě haslo.

Teď si ale technologii řeším sám. Chtěl bych svůj díl vyžíhat před jeho broušením a mám k dispozici laboratorní pec do 1000°C.

Na internetu jsem našel:
http://www.ecosond.cz/cs/slovnik-pojmu/ ... pnuti.html

Žíhání ke snížení pnutí se provádí nejčastěji při teplotách 600 až 650 °C po dobu asi 1 hodiny s následným pomalým ochlazováním. Účelem je snížení vnitřních pnutí, která jsou způsobena předchozími obráběcími operacemi nebo tvářením za studena. Při uvedených teplotách tato pnutí relaxují na minimální hodnotu. Žíhání ke snížení pnutí se často zařazuje jako mezioperační žíhání při výrobě přesných nebo tvarově komplikovanějších nástrojů, kde se požadují malé tvarové změny po kalení.

Opravdu je to tak jednoduché, že zapnu pec na 600 až 650 °C, hodím to tam na hodinu a poté vytáhnu? Není tam nějaký háček?

Háček je v tom, že netušíš, jak je to z výroby "napružený". Takže to vyžíháš a ono se to nesrovná, ale prohne ještě víc. Takže to pod lisem srovnáš, tím do toho vneseš zase pnutí.
Takže znovu ohříváš, .... atd. Ale jde to, ne že ne.

[kiko01]

Zdravím místní fachmany.

většinu života jsem se živil jako konstruktér a když jsem kreslil nějaký díl, kde se dalo předpokládat, že bude potřeba mezioperační žíhání, tak jsem nad razítko napsal:
ŽÍHAT NA ODSTRANĚNÍ VNITŘNÍHO PNUTÍ
a tím to pro mě haslo.

Teď si ale technologii řeším sám. Chtěl bych svůj díl vyžíhat před jeho broušením a mám k dispozici laboratorní pec do 1000°C.

Na internetu jsem našel:
http://www.ecosond.cz/cs/slovnik-pojmu/ ... pnuti.html

Žíhání ke snížení pnutí se provádí nejčastěji při teplotách 600 až 650 °C po dobu asi 1 hodiny s následným pomalým ochlazováním. Účelem je snížení vnitřních pnutí, která jsou způsobena předchozími obráběcími operacemi nebo tvářením za studena. Při uvedených teplotách tato pnutí relaxují na minimální hodnotu. Žíhání ke snížení pnutí se často zařazuje jako mezioperační žíhání při výrobě přesných nebo tvarově komplikovanějších nástrojů, kde se požadují malé tvarové změny po kalení.

Opravdu je to tak jednoduché, že zapnu pec na 600 až 650 °C, hodím to tam na hodinu a poté vytáhnu? Není tam nějaký háček?

To "nasledne pomale ochladzovanie" si akosik prehliadol

[DwPetr]

Když si dělám nějakej svařenec kde to pnutí pak je, a záleží na tom, tak to hodím do kamen (dřevozplyňovák). Když je tam ještě dost žhavýho, tak půlka. Za chvilku to svítí, kotel vypnu a jdu domů, druhej den je to ještě teplý.

Stejnej postup akorát s následným schlazením praktikuju u kalení. Funguje mi to.

V zimě dobrý.

Teplota na kterou se to nažhaví je přímo úměrná tomu kdy to tam hodím, kolik je tam žhavýho a kdy to vypnu.

Vytažený na vzduch to schladne rychleji než by mělo. Viz. kniha Tepelné zpracování oceli (Jaroslav Jech)

[jergus.balaz]

Zz912: každá oceľ má svoje teploty, stiahni si materiálovy list z 12050, budeš tam mať teploty, časy, rýchlosť chladnutia, grafy a pod.

[jean]

Ja to bslim do sklenej vaty, chladne to potom vyrazne pomalsie

[Milan199]

Záleží na robusnoti dílu. Můžeš to "dochládat" v peci // zpravidla nejrozumnější //. Dá se to zasypat do popela nebo se používala slída.
Normalizační žíhání mám ale v materiálovém listu 840° až 870° a žíhání na měkko 680°až 720°.
Je lepší to dát do kalírny kde ti to udělají ve "vakuu" a nebudeš to mít opálené.
Pokud to chceš zvládnout sám - nic proti tomu. Pokud je to hodně štíhlá hřídel je dobré ji zavěsit nebo alespoň podložit. Pokud to budeš ohřívat a dochlazovat v té slídě, tak je potřeba počítat se značnou prodlevou při ohřevu.

[zverodoktor]

Ahoj,
proti tým okujám sa dá použiť tzv. kaliaca fólia. Je to taký nerezový hrubý "Alobal", do ktorého sa súčasť pred tepelným spracovaním zabalí aby sa zabránilo kontaktu so vzduchom.
Existujú aj receptúry na potieracie ochranné pasty, dosť receptúr je v knihe Škeřík: Receptář pro elektrotechnika ( je na nete ako pdf).
P.S.: teraz som tam nahliadol, ako jednoduchý prostriedok pred okujami doporučujú náter vápenným mliekom, suspenziou kaolínu, alebo ílu.

[DwPetr]

Namočit do Primalexu

[zz912]

V materiálové listu (viz příloha) jsem našel:
Normalizační žíhání
Žíhání na měkko
Isotermické žíhání

Které je nejblížší tomu na odstranění pnutí?

Když čtu vaše přípravky, tak přemýšlím o tom, že bych to vyhruboval s přídavkem 0,5 mm všude. Pak to hodil do pece na 1 hodinu. Po jedné hodině bych pec vypnul a nechal to v peci přes noc vychladnout. Pak by mě nemuseli trápit okuje? Je to taková hodně vydlabaná deska 20mm tlustá a velikost cca formát A4. Jde mi akorát o dvě věci:
1) ať brusiči nenadávaj, že to mělo být tepelně zpracovaný, že se jim to kroutí
2) ať se mi to po týdnu nezkroutí

Zvažoval jsem, že to dám do kalírny, protože to bude stát pár kaček, ale nakonec jsem si řekl, že se nebudu bránit novým zkušenostem.

[Dawe]

zz912> z tech moznosti je nejpodobnejsi zihani na mekko, protoze to jedine je zihani bez prekrystalizace (cili pod Ac1) podobne jako je mysleno zihani ke snizeni pnuti. Ostatni jsou uz s prekrystalizaci (nad Ac3 resp. Acm).

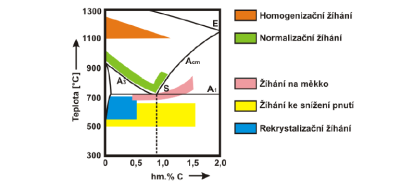

edit: davam sem obrazek

[zz912]

Děkuji všem za přízpěvky.
