Magiho výzkumný ústav

[Krutor]

Já mám foťák starý 10 let a stejně si vždycky nejdřív umyju ruce, než s ním jdu něco fotit do dílny.
Ale to máš jednoduchý - vem foťák ráno do dílny, něco tam vyfoť, odlož na bezpečné místo, a večer ho přines zpátky manželce. Druhý den ráno ho pujč malé Sabince, nech jí ho celej den taky na hraní, a večer porovnej kdo tomu víc ublížil. Manželka bude muset uznat, že u Tebe je mu ještě celkem dobře

[magi]

Jo to by jistě mělo úspěch. Sabča jde hlavně po mobilech a po ovladačích. Nicméně foťákem by jistě taky nepohrdla

[magi]

fotky velkých kogeneračních jednotek TEDOM 150kW v práci a video spouštění

http://magicontrol.rajce.idnes.cz/Kogeneracni_jednotky/

http://www.youtube.com/watch?v=BwxpGjciiLU

[magi]

Náhledy panelů vizualizace kogeneraček

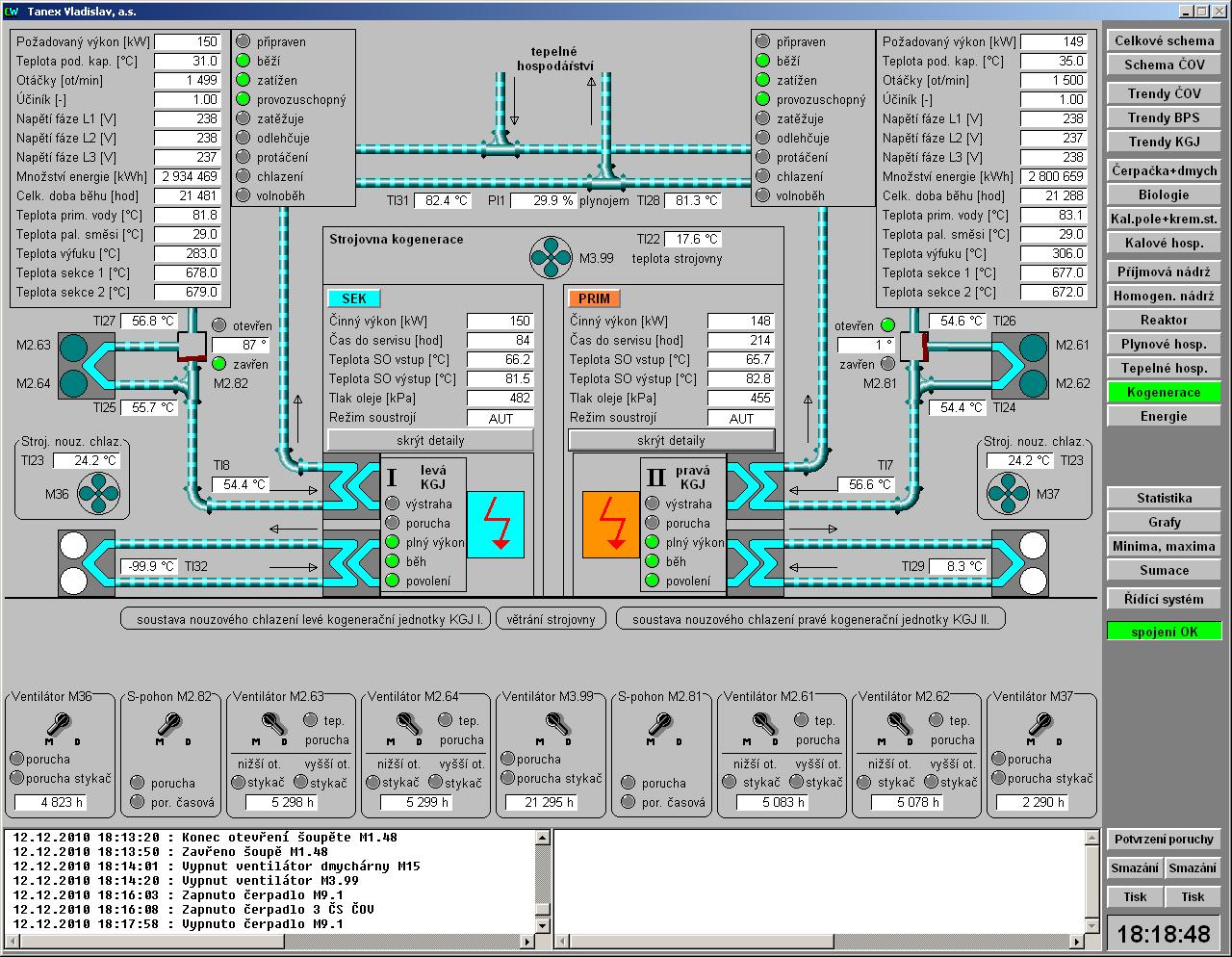

1) panel KJ z nadřazeného řídícího systému (Amit - ControlWeb), pouze dálková vizualizace komplet celého systému ČOV a bioplynky

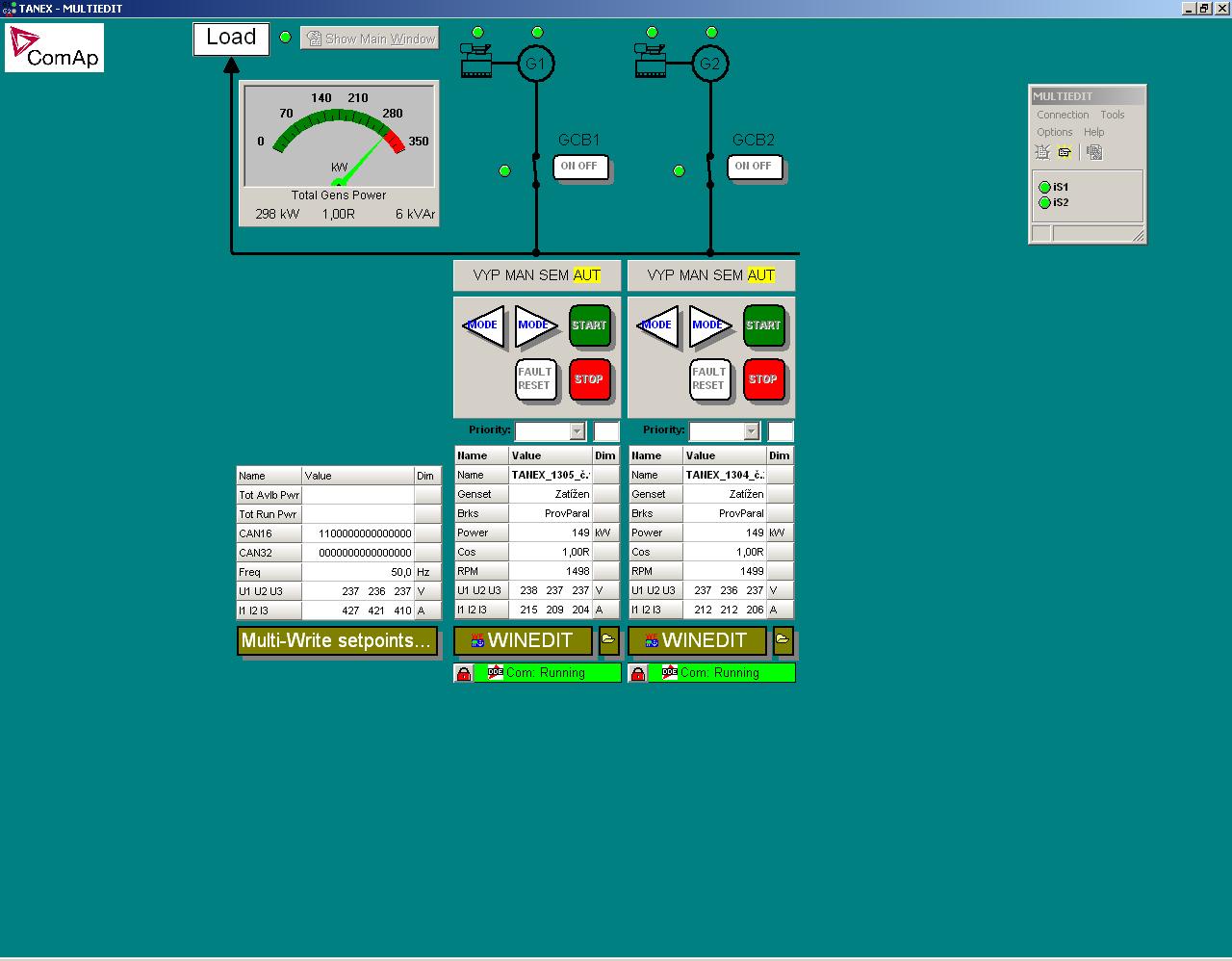

2) přímé spojení na obě KJ přez Internet Bridge (Comap - Multiedit), možno ovládat základní funkce a zobrazovat základní hodnoty

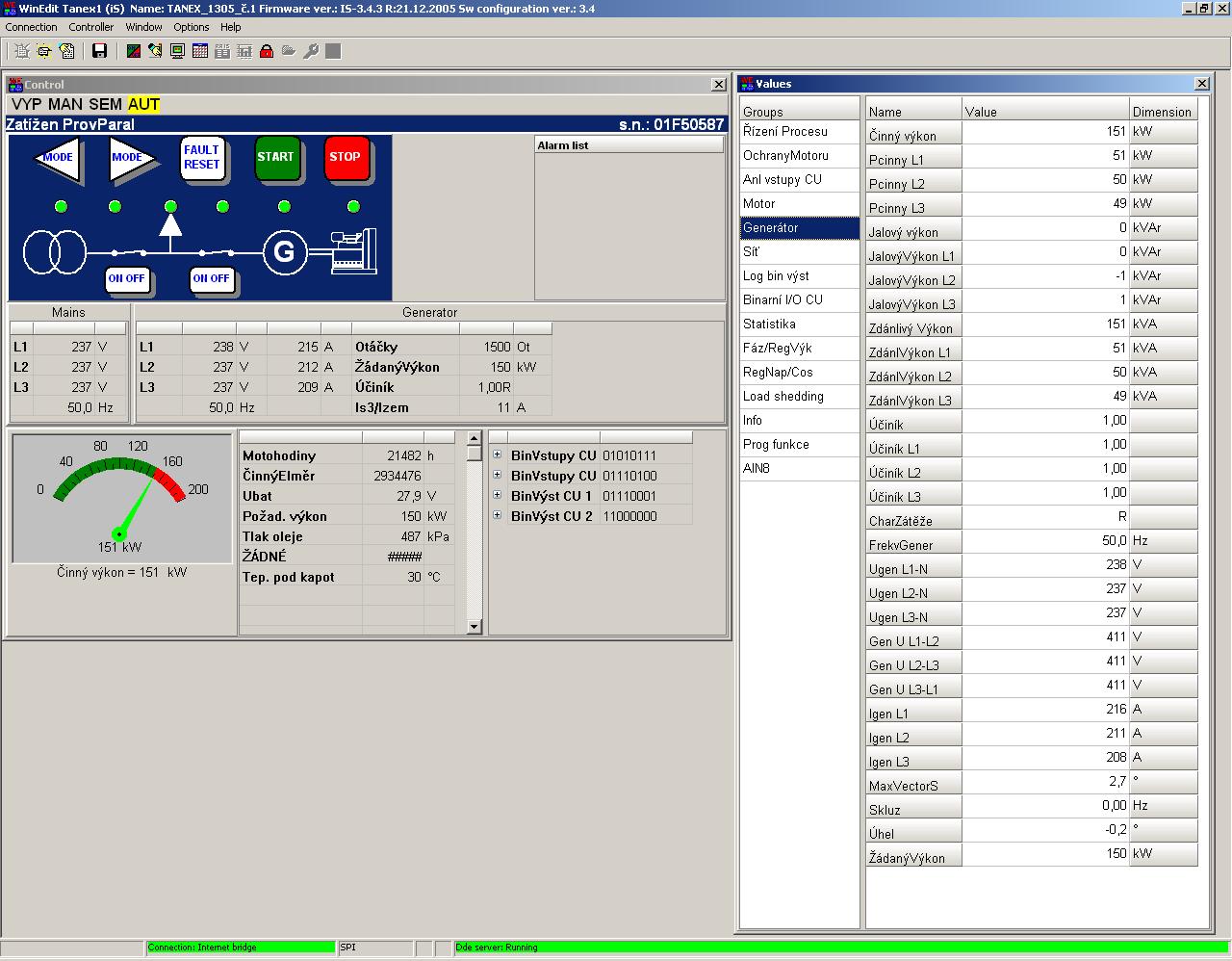

3) přímé spojení na kontrolér konkrétní KJ (Comap - Winedit), možno ovládat a parametrizovat komplet celé soustrojí

Jediné co nelze parametrizovat dálkově je zapalování a bohatost.
Zejména bohatost bych dálkově dost potřeboval, protože se nám dost mění plyn. Tento problém kdysi před 5ti lety projektanti podcenili. Mohli tam dát kontinuální analyzátor metanu, který komunikuje s řízením bohatosti obou mašin.
Bohužel tohle zařízení už tam dneska nikdo nekoupí, stojí to balík.
Uvažuju o koupi dvou převodníků RS232 / ethernet.
http://www.papouch.com/cz/shop/product/ ... net-rs232/

[prochaska]

Zejména bohatost bych dálkově dost potřeboval, protože se nám dost mění plyn. Tento problém kdysi před 5ti lety projektanti podcenili. Mohli tam dát kontinuální analyzátor metanu, který komunikuje s řízením bohatosti obou mašin.

O co jde? Jak takový analyzátor vypadá, kolik stojí, co z něj leze, kdo ho používá, jaké jsou další složky toho plynu kromě metanu?

[magi]

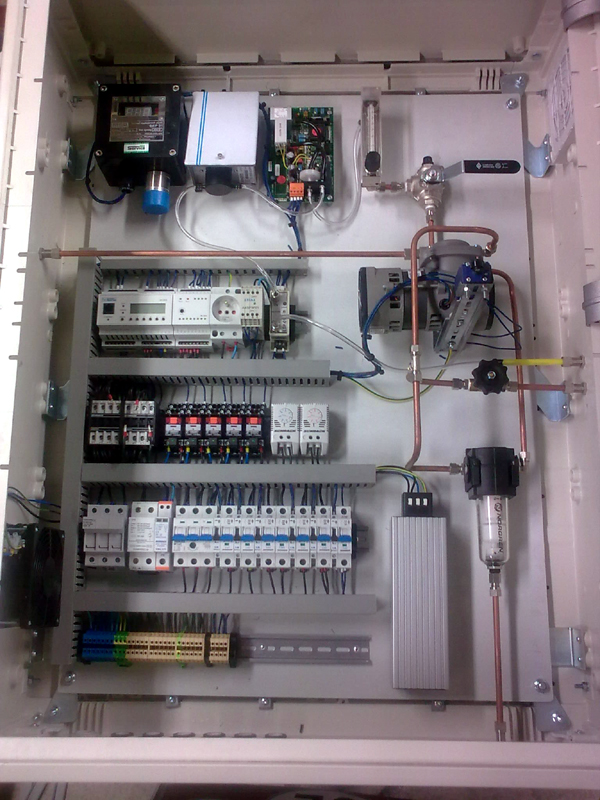

Bioplyn obsahuje kormě metanu (asi 75-80%) i CO2, různé formy síry, O2, CO2 atd. Pro nás je nejzajímavější údaj % obsah metanu, na základě kterého se upravuje řízení bohatosti směsi do motorů. Kontinuální měření koncenrace metanu v bioplynu je na fotce (ne od nás) a výstupem z něj je údaj o koncentraci metanu buď ve formě proudové smyčky 4-20mA, nebo to má jakokoliv jinou komunikaci RS232, RS485, Ethernet, CAN Modbus, Profibus atd atd. Co si tam zákazník přeje, to mu tvůrce systému udělá. Pro nás by bylo vyhovující 4-20mA, protože obvody bohatosti ORS mají na toto vstup.
ORS pak na základě hodnoty ze zmíněného vstupu sám zcela automaticky upravuje křivku řízení bohatosti, na místo toho aby to dělal Magi jak blbec s notebookem každý týden u mašiny, když nejde natočit.
ORS má krom hafo dalších důležitých parametrů nastavenou tzv. předstartovní polohu serva a pak napětí na lambda sondě, ke kterému musí servo doregulovávat. Při startu, na volnoběh a při fázování je bohatost dána tou předstartvoní polohou. Jakmile dojde k přifázování, je uvedena do chodu regulace podle lambdy. Se zvyšujícím se výkonem se samosřejmě mění napětí na lambda sondě. V regulátoru je nastaveno napětí v mV na lambdě, které musí regulace udržovat tím, že přidává nebo ubírá poměr plyn/vzduch. Je tam klasická PID regulace a ta hýbe servoventilem.
Pokud je připojen analyzátor plynu, tak se tato hodnota napětí automaticky upravuje, právě podle hodnoty % metanu ze vstupu.
Používá se zpravidla na bioplynových stanicích, kde není úplně stabilní koncentrace metanu, což je přesně náš případ. Když tam dámě něčeho víc, máme víc plynu a je bohatší. To ale nejde donekonečna, někdy musíme přibrzdit (porucha KJ atd.) Pak je plynu zase míň a je chudší.
Jinak nastavování bohatosti by spávně mělo probíhat na základě hodnot z analyzátoru emisí. Ten samosřejmě taky nemám, tak se to dělá od oka. Aby mašina pěkně startovala, měla klidný chod, neklepala a nepřehřívaly se hlavy. Teplota hlav je v podstatě hlavní vodítko, když je směs moc chudá - přehřívá se a nejde na výkon, když je moc bohatá - přehřívá se a klepe.
Zrovna tak se přehřívá, když má moc velký předstih, ten se ale nastaví přesně podle stroboskopu.

ORS viz. http://www.unima-ks.cz/obvod-regulace-smesi-ors.html
zapalování viz. http://www.unima-ks.cz/obvod-elektronic ... -plus.html

[prochaska]

Aha, dík. A s jakou přesností se musí stanovit ten metan? Mně to zajímá protože mj. vyrábíme analyzátory plynů a napadlo mě, že by třeba šly upravit na metan

[magi]

Teď jsi mě trošku zaskočil. Abych se přiznal, tak na tuto otázku nedokážu dost přesně odpovědět. Myslím si že v řádu % by byla dostačující přesnost. Vím že se to u nás pohybuje řádově od 70% do 80%. Takže nějaká ultra přesnost +-0,1% je až zbytečná. Koncentraci metanu u nás měřili kdysi před 5ti lety Tedomáci přenosným analyzátorem a pak dál už nám dělala rozbory plynu VŠCHT Praha, katedra ochrany vod. Z rozborů plynu a substrátu ve fermentoru nám určovali recepturu přípravy směsi pro "krmení". Naše bioplynka je v podstatě jejich dítě. Před asi 7mi lety začalo testování v malém pokusném fermentoru o obsahu asi 4kubíky, do něhož se jednotlivé složky dávkovaly ručně kbelíkem. Teprve na základě výsledků asi 2 ročního testování se postavila bioplynka s nákladem asi 40mil. Fermentor má obsah 2000kubíků (pro srovnání). Je to světový unikát, chráněný patentem. Ne že by na bioplynce bylo něco zázračného, fungovalo to na každé větší ČOV a v každém větším prasečáku už před 30ti lety. Ale naše BPS jede na unikátní surovinu, o které bohužel musím pomlčet. Má to samosřejmě i své velké nevýhody, hlavní z nich je hodně vysoký obsah síry v bioplynu (cca 4%), což se pochopitelně težkým způsobem projevuje na obou mašinách. Viz. nedávná repase spalinového výměníku, GO obou motorů při proběhu 20tis. mth (běžně na bio vydrží i 50tis.), už dvakrát měněná turba atd. Před cca 3mi lety se u nás aplikoval odsiřovací systém "desulphair" od firmy K+H Kinetic Klatovy, který je mimochodem taktéž výplodem VŠCHT. Tento systém funguje na každé čovce, jen u nás ne právě z důvodu příliš vysokého obsahu síry a rozdílných druhů bakterií sirníku.

naše odsiřování http://www.kh-kinetic.cz/home/pdf/DESULPHAIR.pdf

[prochaska]

Čistě směs metan - vzduch bych dal bez problémů na to jedno procento, křížová citlivost na tam není H2S skoro žádná, ale ten CO2 by mi to asi dost ovlivnil. Kolik ho tam asi tak je?

[magi]

Zkusím najít poslední rozbor z VŠCHT

[jova]

Mezi Oklahomou a Texasem jezdí lokomotiva poháněná hovězím tukem...

http://www.novinky.cz/veda-skoly/219951 ... tukem.html

[magi]

Ono prý krmit dieselák živočišným tukem není žádná novinka. Údajně to zkoušel za války jakýsi německý vědátor a měl celkem úspěchy.

[magi]

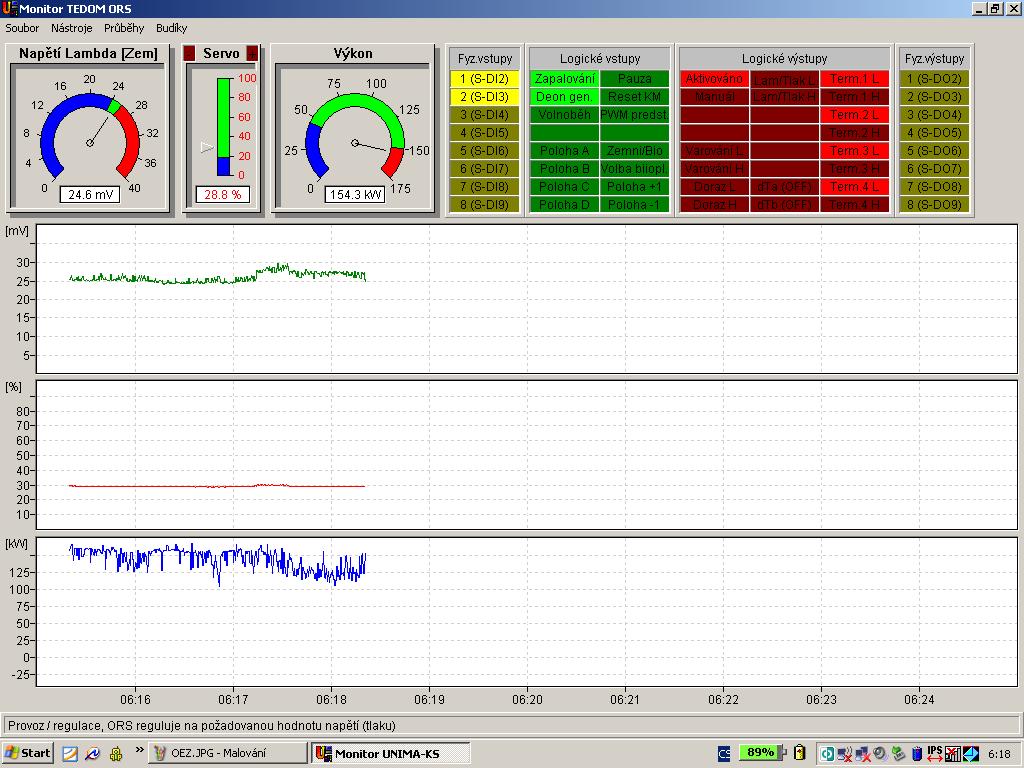

obrazovky parametrizačního a diagnostického programu od Unimy

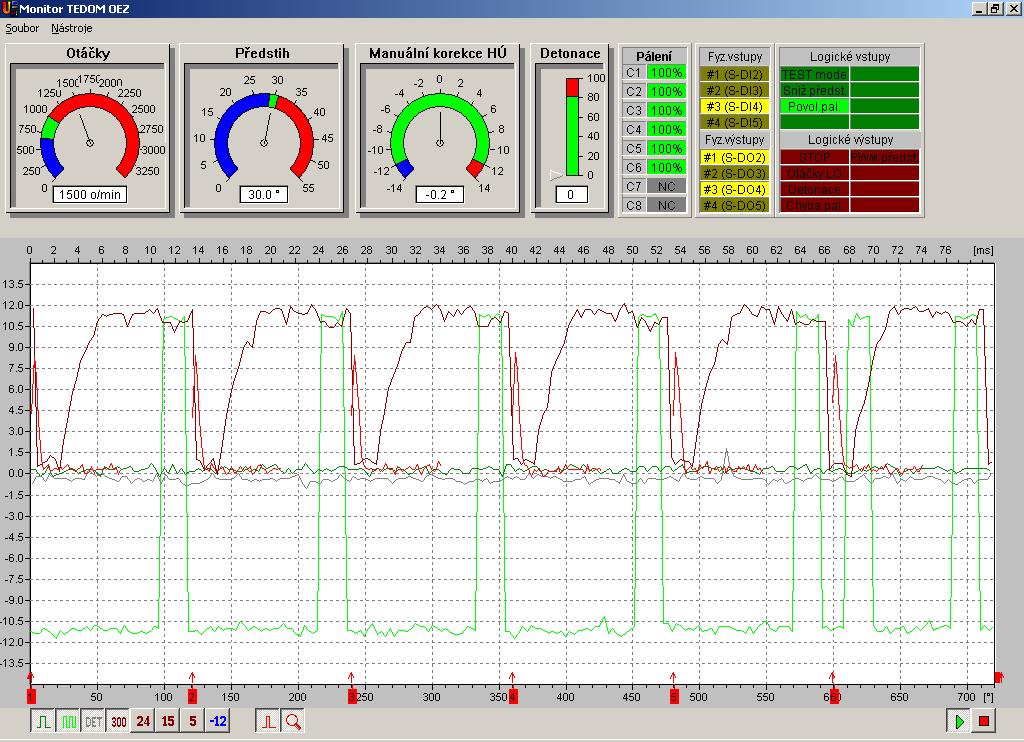

1) OEZ - zapalování

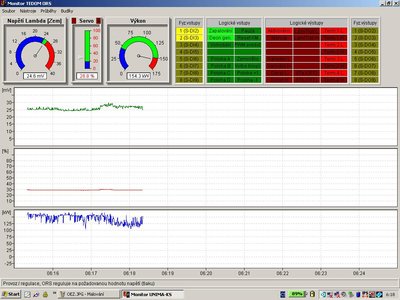

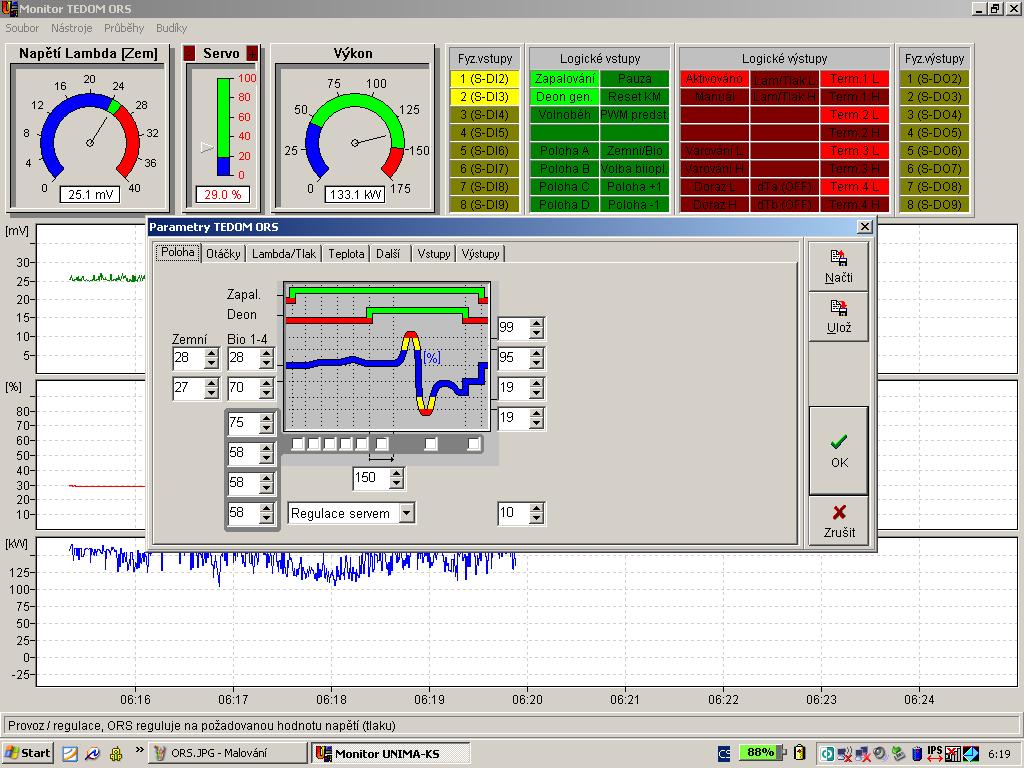

2) ORS - základní
3) ORS - regulace

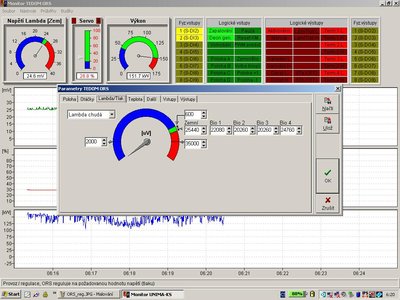

4) ORS - lambda

[magi]

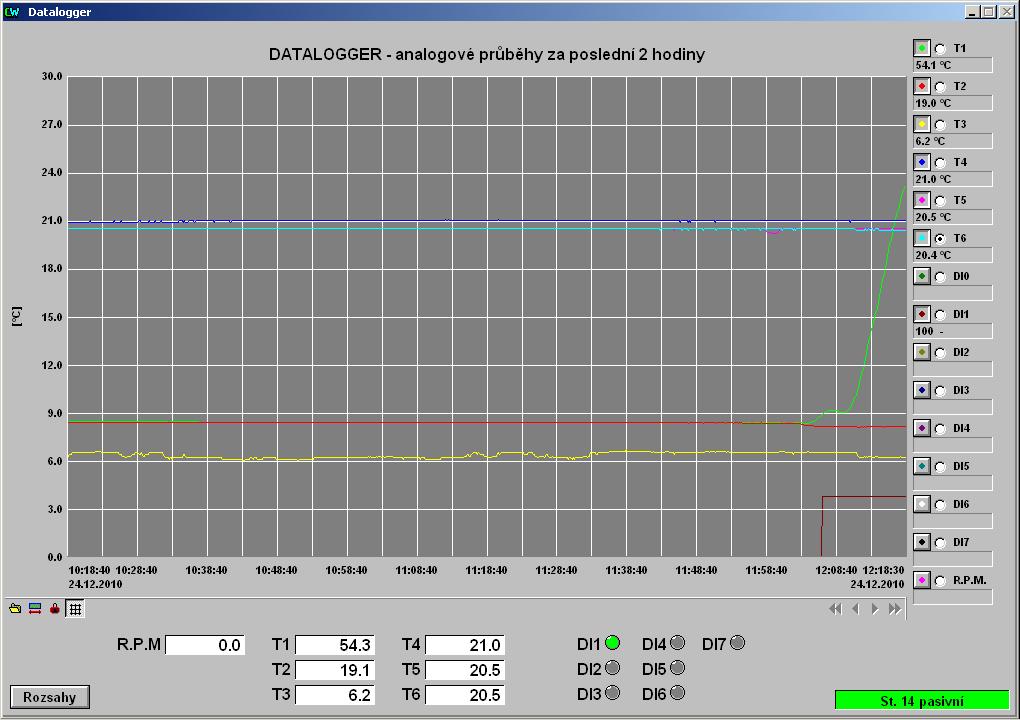

Začal jsem doma datalogerem testovat topení, abych viděl jak to vlastně funguje, teplotní spády, rychlost natopení atd.
Už po půlhodině veliké překvapení. Ve 23:45 spuštěn kotel, chvíli se nic neděje a po cca 3 minutách vletí teplá voda do radiátoru. Co mě velice překvapilo, že se skoro vůbec nezvedá teplota vratné vody z radiátoru. Zvedat rychleji se začala teprve po cca 45minutách běhu kotle. On je to tedy radiátor veliký jak kráva, nicméně jsem čekal menší tepelný spád. Co mě též udivuje, že teplota na podlaze je vyšší než u stropu.
Zítra tam musím ještě dodělat binární signál, abych viděl jak spíná pokojový termostat.
Bylo by ještě dobré měřit teplou a vratku přímo na kotli, ale to myslím ani vidět radši nechci. Mohl bych se z rozdílu teplé za kotlem a teplé před radiátorem zděsit jaké jsou tepelné ztráty v potrubí přez průjezd. Je to v zemi pod betonem a zaizolované bůhví čím.

T1 - teplá do radiátoru
T2 - vratka z radiátoru
T3 - venkovní
T4 - místnost u stropu
T5 - místnost úroveň pokojového termostatu
T6 - místnost podlaha

časová osa: 1hod, T1 a T2 rozsah 0-100st. C, T3 až T6 rozsah 0-30st. C

[magi]

Upraveno. DI1 je signál od pokojového termostatu. Musel jsem galvanicky oddělit ovládací napětí 12DCV pro kotel a 24DCV pro Amit, tak jsem mezi termostat, kotel a Amit vřadil Siemens LOGO.
