Frézka F2S
-
Tom Dvk
- Příspěvky: 676
- Registrován: 24. 7. 2018, 1:08
Děkuji za fotky, opravdu nádherný stroj.
A to centrální mazání má svoje čerpadlo nebo jak funguje ? K jeho doplňování slouží ta černá "fajfka" nad klikou zvedání stolu ?
A to centrální mazání má svoje čerpadlo nebo jak funguje ? K jeho doplňování slouží ta černá "fajfka" nad klikou zvedání stolu ?
-
Štěpán
- Příspěvky: 68
- Registrován: 16. 2. 2013, 6:59
Dobrý den

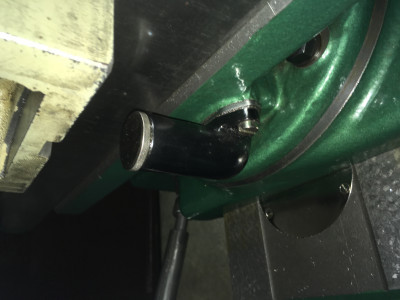

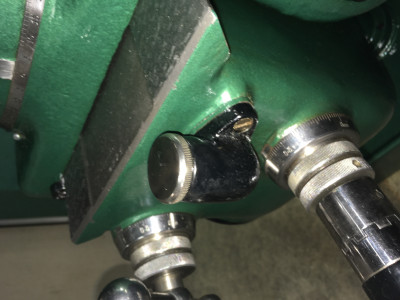

Ano ty černé "fajfky " slouží k doplňování oleje ale žádné čerpadlo tam není. Je to geniálně jednoduché. Ke každému mazanému místu vede trubička , která končí v té černé "fajfce"

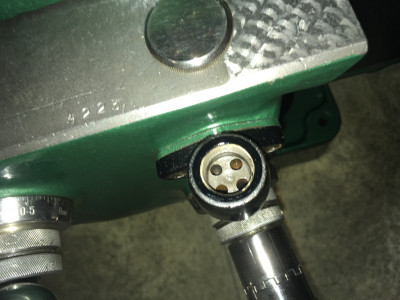

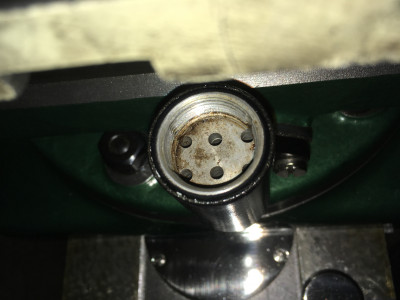

Vtip ale spočívá v tom, že každá mazací trubička je ukončená v přesně rozvrtané přírubě a pokračuje navazujícím vlastním vývrtem v té "fajfce" a díky tomu se olej dostane ke všem mazaným místům, bez ohledu na to jak jsou vysoko na jedno nalití oleje do "fajfky"
Ostatně ani hlavní převodovku frézky i vřeteno (alespoň té mojí) nemaže čerpadlo ale je tam takové rostřikovací kolo , které rozmetá olej do všech stran a taky nahoru kde potom olej nasbíraný ve žlábcích maže vřeteno. Zdravím Štěpán
Ano ty černé "fajfky " slouží k doplňování oleje ale žádné čerpadlo tam není. Je to geniálně jednoduché. Ke každému mazanému místu vede trubička , která končí v té černé "fajfce"
Vtip ale spočívá v tom, že každá mazací trubička je ukončená v přesně rozvrtané přírubě a pokračuje navazujícím vlastním vývrtem v té "fajfce" a díky tomu se olej dostane ke všem mazaným místům, bez ohledu na to jak jsou vysoko na jedno nalití oleje do "fajfky"
Ostatně ani hlavní převodovku frézky i vřeteno (alespoň té mojí) nemaže čerpadlo ale je tam takové rostřikovací kolo , které rozmetá olej do všech stran a taky nahoru kde potom olej nasbíraný ve žlábcích maže vřeteno. Zdravím Štěpán
-
Tom Dvk
- Příspěvky: 676
- Registrován: 24. 7. 2018, 1:08
Díky za foto, už je mám uložené. Radost pohledět.
Podle noniusu vidím, že trapézy mají stoupání 5, a průměr ? 24 ?
Podle noniusu vidím, že trapézy mají stoupání 5, a průměr ? 24 ?
-
Štěpán
- Příspěvky: 68
- Registrován: 16. 2. 2013, 6:59
Dobrý den
Na mojí frézce mají trapézy pro podélný a příčný posuv stoupání 5mm a průměr 22mm.
Trapéz pro vertikální posuv má stoupání 2,5 mm.
Zdravím Štěpán
Na mojí frézce mají trapézy pro podélný a příčný posuv stoupání 5mm a průměr 22mm.
Trapéz pro vertikální posuv má stoupání 2,5 mm.
Zdravím Štěpán
-
Oliver Rovný
- Příspěvky: 283
- Registrován: 23. 11. 2010, 2:55
- Bydliště: Okres Malacky, SK
Zdravím,
tiež som si pred časom zadovážil frézku F2U. Je to trochu mladší model - podľa štítku 1957, výrobca TOS Kuřim. Vodorovné vreteno je s kužeľom ISO 30. Zvislú hlavu bohužiaľ nemám, zohnať ju bude zrejme nemožné, takže asi budem musieť nejakú dopasovať. Kvôli údržbe som spravil rozborku stola, konzoly, posuvovej prevodovky a prevodovky náhonového hriadeľa posuvovej prevodovky. V prípade záujmu môžem poslať fotky.
Ak by niekto mal manuál a bol by ochotný podeliť sa, budem veľmi vďačný.
Oliver
tiež som si pred časom zadovážil frézku F2U. Je to trochu mladší model - podľa štítku 1957, výrobca TOS Kuřim. Vodorovné vreteno je s kužeľom ISO 30. Zvislú hlavu bohužiaľ nemám, zohnať ju bude zrejme nemožné, takže asi budem musieť nejakú dopasovať. Kvôli údržbe som spravil rozborku stola, konzoly, posuvovej prevodovky a prevodovky náhonového hriadeľa posuvovej prevodovky. V prípade záujmu môžem poslať fotky.
Ak by niekto mal manuál a bol by ochotný podeliť sa, budem veľmi vďačný.
Oliver
-
Jardaspacil
- Příspěvky: 6
- Registrován: 29. 1. 2020, 4:47
Zdravím.
Taky jsem se stal majitelem frézky od Zbrojovky.
Z roku 1938.
FV40.
Naštěstí vypadá vše že by mohlo fungovat. Jednoduchý a krásný stroj.
Akorát se nedá sehnat žádné papíry k tomu.
Vložím sem i foto.
Případně díky za jakékoliv info.
Taky jsem se stal majitelem frézky od Zbrojovky.
Z roku 1938.
FV40.
Naštěstí vypadá vše že by mohlo fungovat. Jednoduchý a krásný stroj.
Akorát se nedá sehnat žádné papíry k tomu.
Vložím sem i foto.
Případně díky za jakékoliv info.
-
coviha
- Příspěvky: 164
- Registrován: 20. 9. 2014, 8:25
Zdravím jak jste resili uložení podélného šroubů když ta konzola je napevno a stůl je proti matce klesly
-
coviha
- Příspěvky: 164
- Registrován: 20. 9. 2014, 8:25
Zdravím jak jste vyresil uložení podélného šroubů když konzola je pevná a stůl klesl proti matce
-
coviha
- Příspěvky: 164
- Registrován: 20. 9. 2014, 8:25
Vadí mě na ni ta klická podélného posuvu na leve straně jsou zvyklej ji mít na pravé na f32ji mám na obou stranach
-
icewing
- Příspěvky: 291
- Registrován: 5. 1. 2014, 9:41
- Bydliště: Zdiby (Praha-Východ)
Ahoj je tu někdo kdo tuhle frezku ještě má?
-
icewing
- Příspěvky: 291
- Registrován: 5. 1. 2014, 9:41
- Bydliště: Zdiby (Praha-Východ)

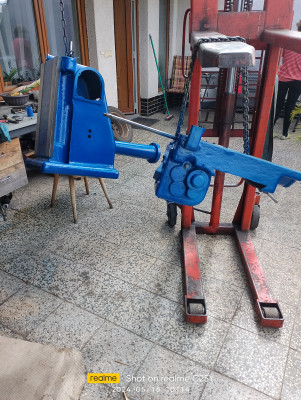

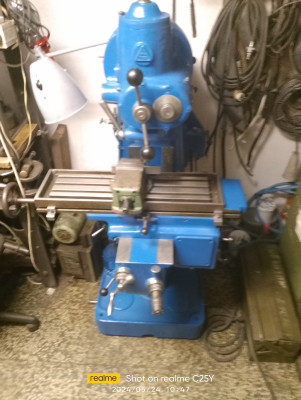

Stroj je to v celku bezva. Také zatím jsem ve stavu čištění. Nevím jestli mám nějaký špatný ročník ale na hlavně mám prázdné místo. Ani tos ani zbrojovka Brno.
