Hydraulická kostka dle DIN 24 340

[salus]

VYŘEŠENO - MOŽNO SMAZAT!

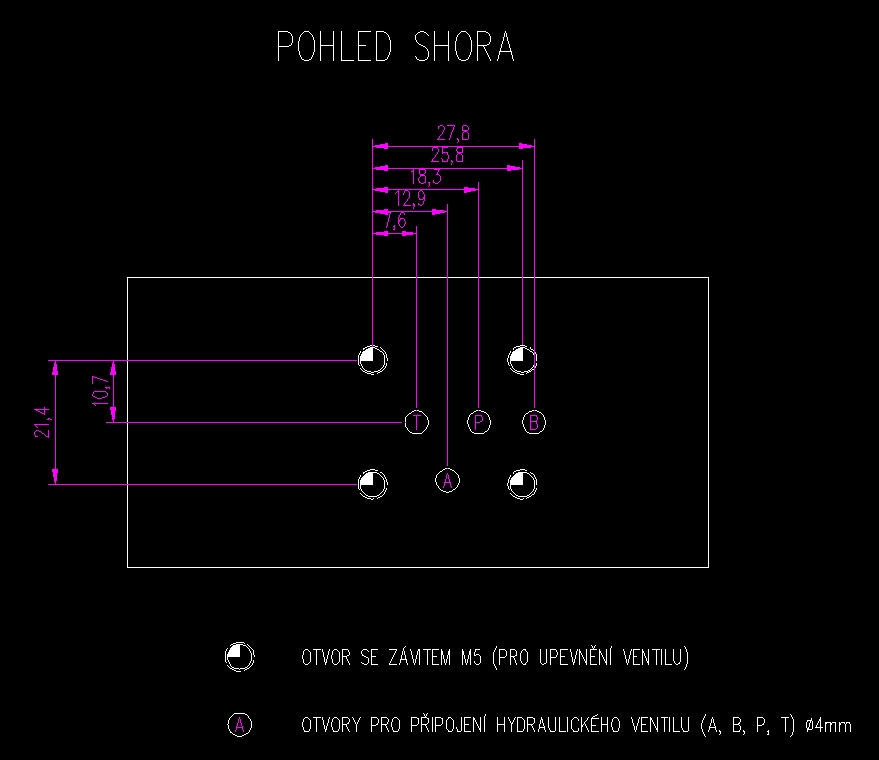

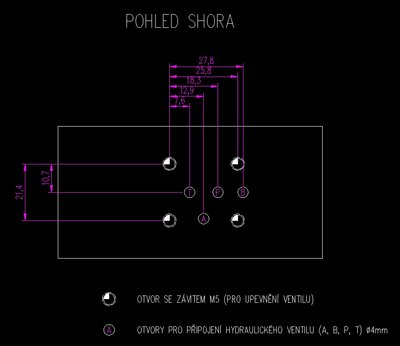

Sháním hydraulickou kostku (připojovací desku) s připojovacím obrazcem odpovídajícím normě DIN 24 340. Mám přímočarý šoupátkový rozvaděč RSE1-043C11-1700 a potřebuji jej připojit k dalšímu hydraulickému zařízení. Podmínkou je, aby odpovídaly připojovací rozměry pro rozvaděč (viz přiložený obrázek). Závity pro připojení hadic nebo trubek a vnější rozměry kostky nejsou rozhodující (připojení hadic nebo trubek přizpůsobím šroubením).

[sucanTN]

Zdravím neviem či chápem presne ale potrebujete kocku pod elektromagnetický hydraulický rozvádzač? nedala by sa poslat fotka myslím, že niečo také mám len si chcem byt istý.

[salus]

Jedná se o přibližně takovýto rozvaděč: http://pqstechnology.cz/cs/soupatkove-r ... dece-dn-04" onclick="window.open(this.href);return false; ale ten co mám je sice nový nepoužitý, ale staršího data výroby, takže rozměry připojovacích otvorů mezi rozvaděčem a kostkou jsou podle dřívějších zvyklostí, dnešní rozvadeče mají tzv. připojovací obrazec CETOP. Proto jsem ve svém předchozím příspěvku nakreslil ten co potřebuji já. Jak jsem již psal rozměry závitů pro připojení hadic již nejsou rozhodující, přizpůsobím příslušným šroubením. Rozhodující jsou pouze otvory pro styk s elektromagnetickým šoupátkovým rozvaděčem.

[salus]

NIKDO NEMÁ???

[echt]

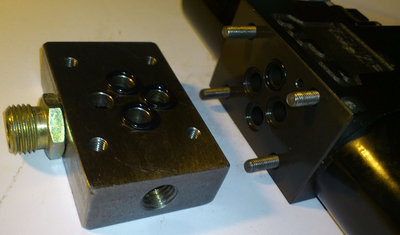

*vyráběl jsem si něco podobného
