TOS S28 VESTAVBA V3S Schéma

[tomio]

Ahojte, máte prosím k dispozici schéma elektroinstalace k soustruhu S28 z V3S, kdy byla rozvodná skřínka mimo soustruh?

Moc moc díky!

Tom

[Jimmy]

Jsi si jistý, že byla mimo soustruh? Nějak mě nenapadá, proč by to tak dělali. A i soustruhy, co jsem viděl údajně vymontované z V3S a natřené tou vojenskou barvou měly stykače a vypínače normálně v noze. A i kdyby, tak se tam asi nic jiného krom těch stykačů a jejich ovládání tlačítky+nadproudová relé vymyslet nedá.

[salus]

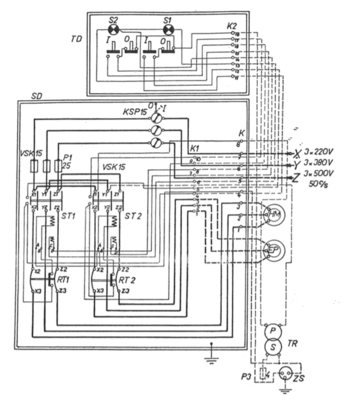

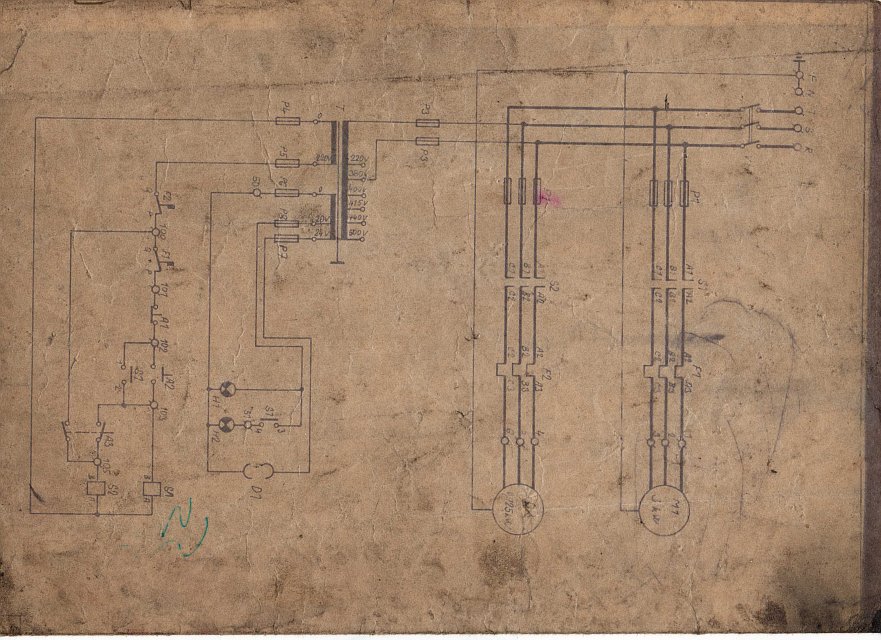

Samozřejmě, že existovala možnost, že kromě tlačítek pro zapínání a vypínání hlavního motoru a otočného přepínače byla veškerá instalace v nástěnném oceloplechovém rozvaděči. Nebylo to žádné samo domo, ale dělali to přímo v TOSce při generálkách. Já zrovna tuto variantu mám. Mám i výkres, ale je tak prosáklý olejem, že to skener asi nepobere. Zkus vydržet, já provedu test skenerem a když to nebude čitelné tak to překreslím a pak to sem dám.

To: Jimmy
Tady: http://s-28.rajce.idnes.cz/S-28_modernizace#" onclick="window.open(this.href);return false; je moje S28 po modernizaci. Když se podíváš na poslední fotku, která je ještě z doby kdy soustruh stál u majitele od kterého jsem ho koupil tak na fotce vpravo nahoře na stěně je vidět část toho rozvaděče, ten byl právě pro S28, všimni si taky, že na noze soustruhu už není hlavní vypínač, ten už pak byl právě na té skříni.

[Jimmy]

No opravdu. To tedy koukám! Zajímalo by mě, z jakýho důvodu to takto tehdá řešili. Vždyť i ten externí rozvaděč přeci zabíral v té nástavbě cenné místo.

[salus]

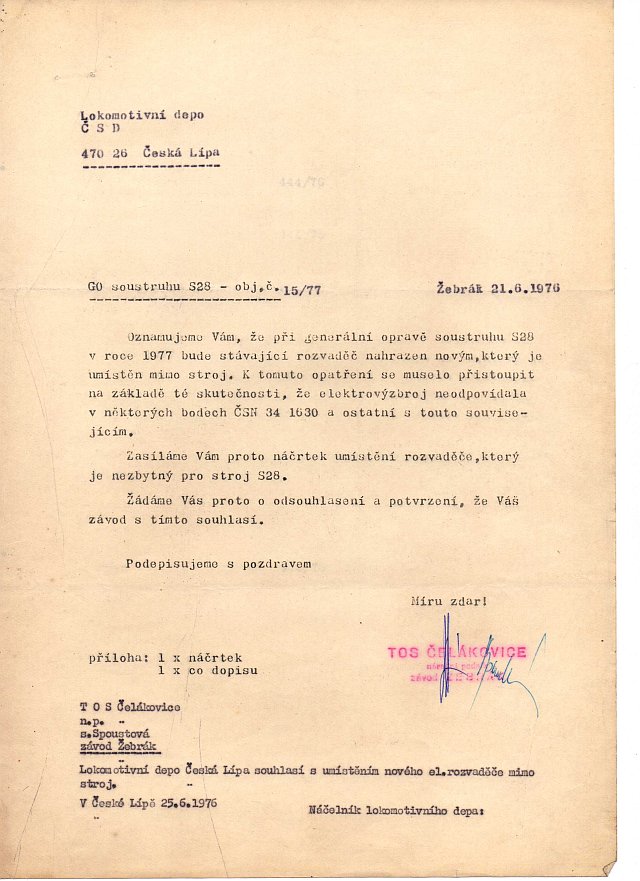

No vždyť je to v tom průvodním dopisu napsaný, že elektrovýzbroj neodpovídala v některých bodech ČSN 34 1630 (Elektrická zařízení pracovních strojů). Ten můj soustruh byl tedy civilní, ale i armáda asi musela tyhle předpisy dodržovat, tenkrát byly všechny ČSN na rozdíl od současnosti závazné.

[Jimmy]

Aha, ten dopis jsem překouknul.
S těma normama je to dnes mnohem složitější než dříve. Ono třeba co se některých elektro norem týče, tak normy samy o sobě závazné nejsou, nicméně jejich závaznost může vzniknout například z vyhlášky nebo ze zákona, který na ně odkazuje.

[salus]

No ono je to tak, že normy všeobecně závazné nejsou, ale jak píšeš jejich závaznost může být stanovana jinak. Všeobecně ale platí, že pokud norma stanovuje nějaké požadavky, tak je zapotřebí je ve vlastním zájmu dodržet. Protože pokud by se náhodou stal nějaký průšvih, tak soudní znalec a soud pak vezme příslušnou normu a jede článek po článku, dodržel jsi, dobře, nedodržel jsi - jsi viník. Tak nějak vím o čem mluvím, elektrikou už se 40 let živím.

[tomio]

Mooc mooc díky za pomoc!

Tom
