L držák dural

Požadavky na výrobu dílů - poptávkové fórum
Pravidla fóra
Toto forum vyzaduje schvaleni prispevku moderatorem.
Odpovědět
Uživatelský avatar
Cjuz
Příspěvky: 1789
Registrován: 17. 2. 2013, 6:27
Bydliště: Předklášteří
Kontaktovat uživatele:

30. 7. 2020, 7:17

Ahoj
Budu potřebovat 10ks takových držáků.
Materiál není kritický, je na výrobci, měl by se dát dobře eloxovat.
Celý držák v toleranci nejlépe +/-0,05, ale důležitá je shoda jednotlivých dílů mezi sebou +/-0,02.
Funkční plochy z pohledu přesnosti jsou ty které nejsou na obrázku vidět.
Do otvorů přijdou lícované šrouby takže žádná ruční vrtačka a důlčík :)
U horních menších otvorů je důležitá rozteč osa-osa 38,2mm +/-0,02, poloha otvorů na dílu klidně +/-0,05.
V nabídce uveďte jakou přesnost smysluplně zvládnete, abych to nepřehnal.
Taky povrch bych kvitoval vhledově pěkný, hrany sražené (ne ostré)
Jo a budu potřebovat doklad.

Přikládám stp, velikost delší strany 50mm (pro představu rozměru)
.

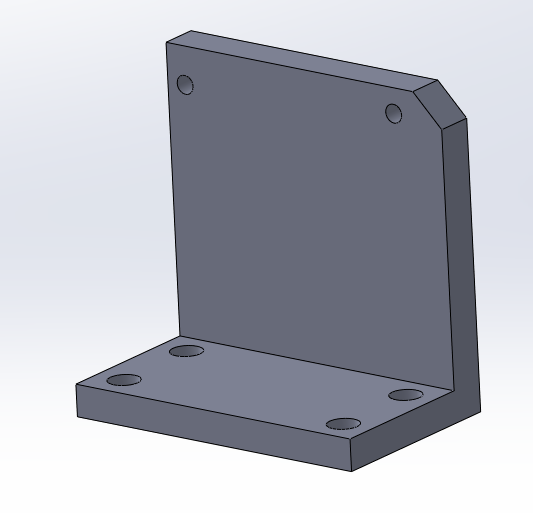

drzak senzoru.PNG
drzak senzor.zip
(8.09 KiB) Staženo 6 x
Na konci poznávacího procesu je omyl zcela vyvrácen a my nevíme nic. Zato to víme správně.
josef109
Příspěvky: 221
Registrován: 21. 5. 2017, 5:15
Bydliště: Praha

30. 7. 2020, 8:23

No, jestli to bude z válcovaného profilu, tak desetina žádná míra :lol:

Jaká má být tloušťka stěny?
Omlouvám se za blbej dotaz, ale nemůžu teď otevřít přílohu (chyba je na mém přijímači) :oops:
Uživatelský avatar
Cjuz
Příspěvky: 1789
Registrován: 17. 2. 2013, 6:27
Bydliště: Předklášteří
Kontaktovat uživatele:

30. 7. 2020, 8:54

Je to 6 a 5mm.
Dá se upravit pokud je to málo, místa je tam dost.

Zde takový něco jako výkres:
drzak senzor.PDF
(26.68 KiB) Staženo 36 x
Na konci poznávacího procesu je omyl zcela vyvrácen a my nevíme nic. Zato to víme správně.
Uživatelský avatar
Zdenek Valter
Příspěvky: 3749
Registrován: 9. 1. 2009, 5:16
Bydliště: Ústí n. L.

30. 7. 2020, 9:05

Ta kratší vzdálenost mezi čtyřmi dírami je 15 mm?
V současné době hobbík - obráběč začátečník - strojní park je konečně instalován
Uživatelský avatar
Cjuz
Příspěvky: 1789
Registrován: 17. 2. 2013, 6:27
Bydliště: Předklášteří
Kontaktovat uživatele:

31. 7. 2020, 4:21

Zadáno
a ano ta kratší je 15mm
Na konci poznávacího procesu je omyl zcela vyvrácen a my nevíme nic. Zato to víme správně.
Uživatelský avatar
Zdenek Valter
Příspěvky: 3749
Registrován: 9. 1. 2009, 5:16
Bydliště: Ústí n. L.

1. 8. 2020, 11:26

Cjuz píše:
31. 7. 2020, 4:21
Zadáno
a ano ta kratší je 15mm
No já jen že jsem tam neviděl kótu, nebo jsem něco přehlédl? ;-)
V současné době hobbík - obráběč začátečník - strojní park je konečně instalován
Odpovědět

Zpět na „Potřebuji vyrobit - vypomoc pri vyrobe“
