zverodoktor píše:A co je to za milu malu brusku?

tumlik píše:Včera jsem byl v nouzi donucen si poskládat vlastní vačkový reverzní spínač na dvourychlostní motor do Deckela. Nejprve jsem si bláhově myslel, že dojdu do prvního kšeftu, koupím, namontuju a bude, ale zjistil jem, že to není tak jednoduché něco takového koupit či dokonce objednat, navíc když mě ani nikdo nechápal, co vlastně chci, přitom jsem to popisoval poměrně přesně, že to chci na dvourychlostní motor aby to spínalo oba směry a oba stupně Vždycky mě akorát dokáže nasrat, když se mě obratem zeptá, a na co to máte? to vždycky začínám startovat

Poptával jsem to přímo u výrobce z Obzoru, kde mají i konfigurátor, ale ty se mě neozvali, zřejmě proto, že jsem chtěl jen jeden kus.... Tak jsem využil jen schéma pro VS 16 9154-C8 a protože jsem měl doma dva spínače VS 16 2204 se čtyřmi patry a nějakým tím vypáleným kontaktem, tak jsem si řekl, že si ten šestipatrový poskládám sám z těch dvou.
Úskalí tam žádné nebylo, byla to práce na dvě hoďky rozhodil jsem oba spínače do prvočinitelů abych věděl jak to vlastně funguje, udělal jsem akorát delší tyčku 5x5 na ní udělal zápich pro pojistnou podložku, zfrézoval plošku na otočný ovladač, udělal dva delší šrouby (ten dahlander má šest pater) a začal to skládat od spodu. V těch původních spínačích byly jen základní vačky (hnědý plast) s jedním výřezem, takže jsem se vždycky podíval do schématu a podle toho které měli být spojené na které poloze otočení jsem dofrézoval vyřezy na těch základních vačkách jak jsem potřeboval, na fotce je základní vačka a dodělaná vačka pro jednostranné spojení kontaktů v poloze 1 a 2. Vrchní vačka, přes kterou se převalují kuličky tlačené pružinkama a určuje polohy 0-45-90 st. jsem udělal novou, protože ty co jsem rozebral a měl byly jen 0-90.

Elektrikář by asi vyletěl z kůže, na detaily ať se mě nikdo neptá, protože elektrikář nejsem, spínač ale funguje skvěle


vačky kontaktů.JPG

vačka aretace.JPG

sestava dahlander.JPG

dahlander schéma.png

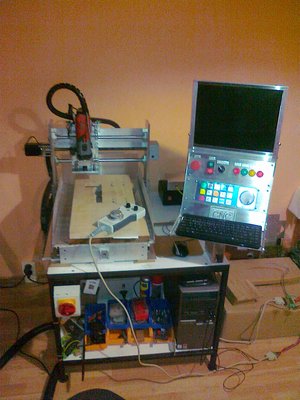

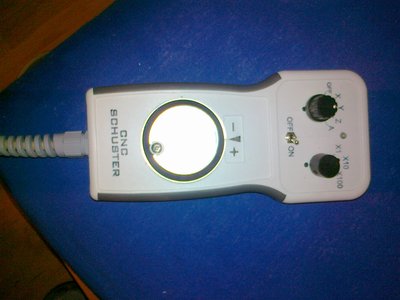

Schusterj píše:Jinak moje pracoviště.....pořád je co zlepšovat



Frézuji vše co potřebuji-dřevo,plasty,dural,DPS atd.Pracovní plocha X-300,Y-400,Z-100,takže nic moc,ale plánuji postavit něco většího.Nasbíral jsem ale mnoho užitečných zkušeností.Nejlepší je ale praxe a proto se trochu zasměju při čtení příspěvků,jak frézovat dural na monstrech které by měly mít aspoň půl tuny .
Já frézuju dural do 10mm celkem bez problémů....chce to jen vychytat

Příloha 09112014337.jpg je dlouhodobě nedostupná.

Příloha 09112014338.jpg je dlouhodobě nedostupná.

Schusterj píše:Já frézuju dural do 10mm celkem bez problémů....chce to jen vychytat

RaS píše:

Schusterj píše:Jinak moje pracoviště.....pořád je co zlepšovat



Frézuji vše co potřebuji-dřevo,plasty,dural,DPS atd.Pracovní plocha X-300,Y-400,Z-100,takže nic moc,ale plánuji postavit něco většího.Nasbíral jsem ale mnoho užitečných zkušeností.Nejlepší je ale praxe a proto se trochu zasměju při čtení příspěvků,jak frézovat dural na monstrech které by měly mít aspoň půl tuny .
Já frézuju dural do 10mm celkem bez problémů....chce to jen vychytat



já se zase zasměju když chce někdo obrábět dural na takovejhle strojcích.. protože právě praxe je praxe..

pro upřesnění obrábět dural je pro mě třeba výrobek viz fotka:



(rozměry 180x180x65 - tedy relativně malej rozměr co se do těch Vašich strojků vejde.. )
šudlat šponku po 0,5mm 3kou frézkou s oskákaným povrchem a ničení fréz podle mě není obrábění duralu i když to tak v porovnání s pilníkem může vypadat..)

nicméně ještě potřebuju udělat další kus tak pokud někdo chcete skutečně obrábět dural tak směle do toho, takovýto výrobek od Vás koupím, pokud to bude ve stejné/lepší kvalitě viz foto.. takže obráběči duralu kdo do toho jde?
