děkuji za odkaz ale ostré a rozžhavené spony vs. PUR kabel bez chráničky .... nevím....
chtělo by to tady více názorů.. co na to říkáte mistři ?
chtělo by to tady více názorů.. co na to říkáte mistři ?
25 let v oboru audio/video
24 let v oboru senzorů a měřících přístrojů
24 let v oboru senzorů a měřících přístrojů
Ještě bych měl pár dotazů.
Snímač má v sobě procesor,který si sám hlídá vše potřebné a po vlastním protokolu komunikuje se zobrazovací jednotkou.
Jak je snímač připojený k počítači či tabletu?
Tři USB porty bych na PC asi našel, ale jak je to v připadě UART či rs232? to je potřeba ještě nejaká karta?
A co pro tablet, či telefon? to je přeřazená nejaká krabička. neni to zpopisu úplně jasné.
Nikde sem nenašel cenu softweru. Kolik by řekněmě stál jeden snímač s UART rozhranim, metr pasky a jak bych to zapojil do PC, kde bych chtěl zobrazovat jen jednu osu například na zkracovací pilu?
Dík za info.
M
Snímač má v sobě procesor,který si sám hlídá vše potřebné a po vlastním protokolu komunikuje se zobrazovací jednotkou.
Jak je snímač připojený k počítači či tabletu?
Tři USB porty bych na PC asi našel, ale jak je to v připadě UART či rs232? to je potřeba ještě nejaká karta?
A co pro tablet, či telefon? to je přeřazená nejaká krabička. neni to zpopisu úplně jasné.
Nikde sem nenašel cenu softweru. Kolik by řekněmě stál jeden snímač s UART rozhranim, metr pasky a jak bych to zapojil do PC, kde bych chtěl zobrazovat jen jednu osu například na zkracovací pilu?
Dík za info.
M
-
SITALL
- Sponzor fora
- Příspěvky: 116
- Registrován: 1. 2. 2017, 12:02
- Bydliště: Golčův Jeníkov
- Kontaktovat uživatele:
Ohledně výstupů - za chvíli to rozepíšu podrobně.
Vizuální SW je zadarmo a dodává se spolu se senzory.
Ceny jsou na samotném začátku diskuzi:
Vizuální SW je zadarmo a dodává se spolu se senzory.
Ceny jsou na samotném začátku diskuzi:
SITALL píše:Systém digitálního odměřování polohy
...
Cena senzoru s výstupem UART TTL 3,3V ..... 700,- Kč/kus
Cena senzoru s výstupem USB nebo RS232 ..... 900,- Kč/kus
Cena senzoru s výstupem Bluetooth ..... 1000,- Kč/kus
Cena magnetické pásky (vč. ocelové ochranné pásky) .... 145,- Kč/dm
Standardní provedeni kabelů je bez ochrany (průměr 2,5mm, délka cca 50cm, plášť z PVC)
Provedeni s nerezovou chráničkou (průměr 5mm, délka cca 1m) +100,- Kč/senzor
.
25 let v oboru audio/video
24 let v oboru senzorů a měřících přístrojů
24 let v oboru senzorů a měřících přístrojů
-
SITALL
- Sponzor fora
- Příspěvky: 116
- Registrován: 1. 2. 2017, 12:02
- Bydliště: Golčův Jeníkov
- Kontaktovat uživatele:
...
Standardní varianty výstupu senzorů z naší nabídky:
1) UART TTL 3,3V ....... tohle je pro ti, které si to potřebuji připojit nebo přímo k procesoru v nějaké aplikaci nebo mají vlastní konvertory na potřebné rozhraní a nechtějí si za to připlácet. Pozor, tady je potřeba napájet senzor externím napětím 3,3V.
Tato varianta má kabel s 4 volnými dráty (GND, vstup napájení +3,3V, RxD, TxD)
2) USB ....... tohle se napájí ze samotného USB konektoru. Připojuje se buď přímo k PC (nebo tabletu) nebo přes externí USB HUB (USB rozbočovač). Nejlépe aktivní (s vlastním zdrojem). Tato varianta je lepší tím, že pokud PC (nebo tablet) bude vypnutý, tak senzory se budou napájet z tohoto rozbočovače. Pokud senzory jsou nepřetržitě napájený, tak se neztrácejí údaje o jejích aktuální poloze. Viz manuál. Čili, klidně se dá vypnout počítač a pokračovat v práci třeba za týden. Přičemž pokud i při vypnutém počítače dojde k posunu měřené části stroje, senzor to zaregistruje a uloží do paměti. Pozor, toto se tyká pouze údajů polohy ABS.
Tato varianta má kabel s konektorem USB typu A (velký samec).
3) RS232 ..... tohle je vhodné pro přípojení k PC, které mají dostatek COM portu, zvlášť starým průmyslovým PC nebo průmyslovým kontrolérům. Tady je taky výhoda nezávislého napájení (jako u varianty USB s aktivním rozbočovačem). Protože varianta s RS232 výstupem se napájí z externího adaptéru 5V (není součásti dodávky).
Tato varianta má kabel s 9 pinovým D-Sub konektorem DE-9 M (vidlice) a konektorem napájení 5.5/2.1mm (samec).
4) Bluetooth ..... tato varianta je vhodná pro PC a tablety vybavené rozhraním Bluetooth. Zvlášť u nejlevnějších tabletu které mají pro napájení a komunikace pouze jeden USB port. Například tablet "MultiPad Visconte Quad" od firmy Prestigio. Tady je taky výhoda nezávislého napájení (jako u varianty USB s aktivním rozbočovačem). Protože varianta s Bluetooth výstupem se napájí z externího adaptéru 5V (není součásti dodávky).
Tato varianta má kabel s konektorem napájení 5.5/2.1mm (samec)
5) Inkrementální výstupy A, B, Z (index) .... varianta pro připojeni k standardním zobrazovacím jednotkám (DRO displejům). Ale pozor, levné varianty displejů nemají možnost nastaveni libovolné hodnoty dílku senzoru. Tento senzor má cca 1,95µm (0.001953125µm). Napájí se buď 3,3V (výstupy TTL 3,3V) nebo 5V (výstupy TTL 5V).
Tato varianta má kabel s 5 volnými dráty (GND, vstup napájení +V, výstup A, výstup B, výstup Z)
6) Výstupy na zakázku. Například s OK, nebo HTTL 24V atd.
Standardní varianty výstupu senzorů z naší nabídky:
1) UART TTL 3,3V ....... tohle je pro ti, které si to potřebuji připojit nebo přímo k procesoru v nějaké aplikaci nebo mají vlastní konvertory na potřebné rozhraní a nechtějí si za to připlácet. Pozor, tady je potřeba napájet senzor externím napětím 3,3V.
Tato varianta má kabel s 4 volnými dráty (GND, vstup napájení +3,3V, RxD, TxD)
2) USB ....... tohle se napájí ze samotného USB konektoru. Připojuje se buď přímo k PC (nebo tabletu) nebo přes externí USB HUB (USB rozbočovač). Nejlépe aktivní (s vlastním zdrojem). Tato varianta je lepší tím, že pokud PC (nebo tablet) bude vypnutý, tak senzory se budou napájet z tohoto rozbočovače. Pokud senzory jsou nepřetržitě napájený, tak se neztrácejí údaje o jejích aktuální poloze. Viz manuál. Čili, klidně se dá vypnout počítač a pokračovat v práci třeba za týden. Přičemž pokud i při vypnutém počítače dojde k posunu měřené části stroje, senzor to zaregistruje a uloží do paměti. Pozor, toto se tyká pouze údajů polohy ABS.
Tato varianta má kabel s konektorem USB typu A (velký samec).
3) RS232 ..... tohle je vhodné pro přípojení k PC, které mají dostatek COM portu, zvlášť starým průmyslovým PC nebo průmyslovým kontrolérům. Tady je taky výhoda nezávislého napájení (jako u varianty USB s aktivním rozbočovačem). Protože varianta s RS232 výstupem se napájí z externího adaptéru 5V (není součásti dodávky).
Tato varianta má kabel s 9 pinovým D-Sub konektorem DE-9 M (vidlice) a konektorem napájení 5.5/2.1mm (samec).
4) Bluetooth ..... tato varianta je vhodná pro PC a tablety vybavené rozhraním Bluetooth. Zvlášť u nejlevnějších tabletu které mají pro napájení a komunikace pouze jeden USB port. Například tablet "MultiPad Visconte Quad" od firmy Prestigio. Tady je taky výhoda nezávislého napájení (jako u varianty USB s aktivním rozbočovačem). Protože varianta s Bluetooth výstupem se napájí z externího adaptéru 5V (není součásti dodávky).
Tato varianta má kabel s konektorem napájení 5.5/2.1mm (samec)
5) Inkrementální výstupy A, B, Z (index) .... varianta pro připojeni k standardním zobrazovacím jednotkám (DRO displejům). Ale pozor, levné varianty displejů nemají možnost nastaveni libovolné hodnoty dílku senzoru. Tento senzor má cca 1,95µm (0.001953125µm). Napájí se buď 3,3V (výstupy TTL 3,3V) nebo 5V (výstupy TTL 5V).
Tato varianta má kabel s 5 volnými dráty (GND, vstup napájení +V, výstup A, výstup B, výstup Z)
6) Výstupy na zakázku. Například s OK, nebo HTTL 24V atd.
25 let v oboru audio/video
24 let v oboru senzorů a měřících přístrojů
24 let v oboru senzorů a měřících přístrojů
SITALL píše:...
1) UART TTL 3,3V ....... tohle je pro ti, které si to potřebuji připojit nebo přímo k procesoru v nějaké aplikaci nebo mají vlastní konvertory na potřebné rozhraní a nechtějí si za to připlácet. Pozor, tady je potřeba napájet senzor externím napětím 3,3V.
Tato varianta má kabel s 4 volnými dráty (GND, vstup napájení +3,3V, RxD, TxD)
Tohle by asi bylo zajímavý řešení pro vlastní aplikace,ale pak by to chtělo ještě zveřejnit protokol na kterém si to povídá.
To jsou jen vytažené signály z čipu, nebo jsou taky prohnaný nějakým procesorem?SITALL píše:...
5) Inkrementální výstupy A, B, Z (index) .... varianta pro připojeni k standardním zobrazovacím jednotkám (DRO displejům). Ale pozor, levné varianty displejů nemají možnost nastaveni libovolné hodnoty dílku senzoru. Tento senzor má cca 1,95µm (0.001953125µm). Napájí se buď 3,3V (výstupy TTL 3,3V) nebo 5V (výstupy TTL 5V).
Tato varianta má kabel s 5 volnými dráty (GND, vstup napájení +V, výstup A, výstup B, výstup Z)
M
-
SITALL
- Sponzor fora
- Příspěvky: 116
- Registrován: 1. 2. 2017, 12:02
- Bydliště: Golčův Jeníkov
- Kontaktovat uživatele:
Jsou to signály přímo z senzoru. Tato varianta vlastní procesor nemá.fupe píše: To jsou jen vytažené signály z čipu, nebo jsou taky prohnaný nějakým procesorem?
M
25 let v oboru audio/video
24 let v oboru senzorů a měřících přístrojů
24 let v oboru senzorů a měřících přístrojů

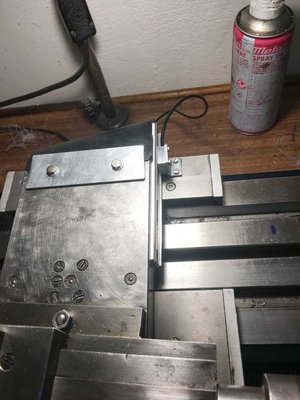

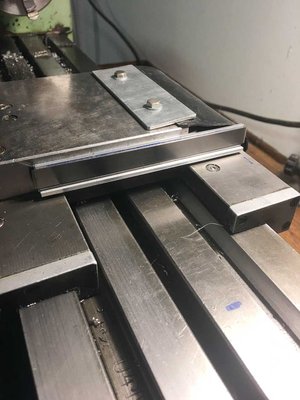

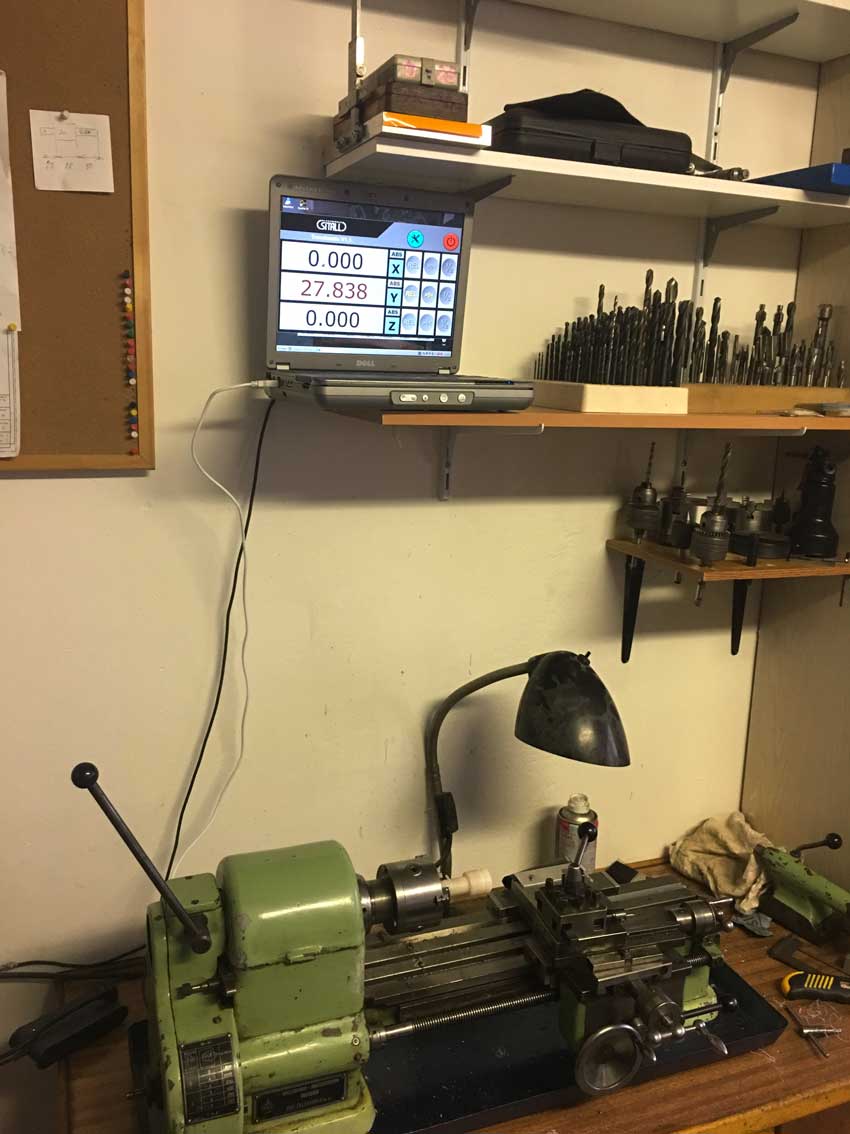

Jenom pro informaci, takhle vypadá jedna osa v reálu na Mn80. Za mě to nemá na tyhle malé prcky chybu. Jediné, co bych změnil, ubrat ty tisíciny. Z pohledu uživatele je tisícina milimetru naprosto zavádějící. Myslím tím samozřejmě hobby sféru, pro kterou je toto DRO určené. Za dva tisíce dvě osy, prťavé snímače a i ten noťák má pro starýho a slepýho dědka výhodu.
