Identifikace kleštin

[Aleš3]

Ahoj, koupil jsem k brusce BN102C sadu kleštin pro upínání zezadu včetně upínání a doma jsem zjistil, že jsou nějaké atypické. Měli by správně mít (dle ČSN 242147) průměr válcové části 24 mm a závit M24x1,5.
Ty moje se liší:
1. válcová část má průměr 23 mm včetně závitu
2. závit má stoupání cca 1,27 mm což by odpovídalo 20 závitů na palec - malý průměr závitu je cca 22 mm
3. otvor má průměr 18,5 mm
4. čelní plocha není kuželová, ale má tvar kulového vrchlíku
5. na čele je na jednom segmentu vyražen rozměr, na druhém trojúhelník

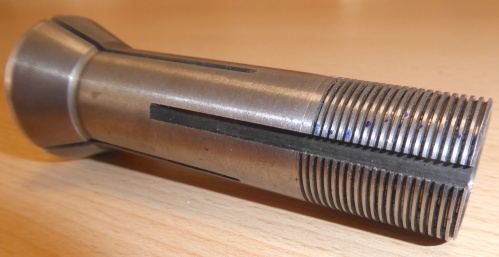

přikládám foto:


Mám průměry od 6 mm do 20 mm po 0,5. Chybí mi průměry 8 a 15 mm.

Nevíte někdo o jaký typ se jedná?

[tumlik]

Ahoj, koupil jsem k brusce BN102C sadu kleštin pro upínání zezadu včetně upínání a doma jsem zjistil, že jsou nějaké atypické. Měli by správně mít (dle ČSN 242147) průměr válcové části 24 mm a závit M24x1,5.
Ty moje se liší:
1. válcová část má průměr 23 mm včetně závitu
2. závit má stoupání cca 1,27 mm což by odpovídalo 20 závitů na palec - malý průměr závitu je cca 22 mm
3. otvor má průměr 18,5 mm
4. čelní plocha není kuželová, ale má tvar kulového vrchlíku
5. na čele je na jednom segmentu vyražen rozměr, na druhém trojúhelník

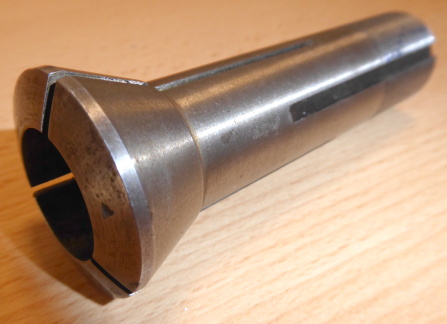

přikládám foto: P1010265.JPGP1010266.JPGP1010268.JPG

Mám průměry od 6 mm do 20 mm po 0,5. Chybí mi průměry 8 a 15 mm.

Nevíte někdo o jaký typ se jedná?

mám ty stejné dokonce dvakrát včetně vložky a originálního vtahovacího trnu s ISO50 kuželem přímo na novější typ děličky BN102, mají 23 mm a stoupání 20/1", znak trojúhelníku je typický znak TOS, kulový vrchlík je taky v pořádku, pokud k tomu máš tu trubku a vložku, tak na tu normu nekoukej, není důvod

[Aleš3]

Díky za radu,

takže mám šanci nějaké chybějíci sehnat. Jaký máš nejmenší průměr - ať vím co se vyrábělo?

[kenybz]

a nechceš se toho zbavit bo já mám tutrubku i kuželové futra samo že i děličku

[Aleš3]

Koupil jsem to včetně trubky s kroužkem ISO 50 a vložky Morse 5 se zahloubením. Takže to mám plně funkční. Děličku mám také ISO 50 Morse 5.

[Mílap]

Pěkný den,
řekl bych, že řada začíná 1; 1,5; ...
Pánové, když už o těchto kleštinách píšeme, nemáte některé ve více kusech? Chybí mi půlové (mimo7,5; 8,5; 9,5; 14,5; 17,5; 18,5; a 19,5) a celé 1 a 4. Případně bych nějaké vyměnil, mám navíc nové
13; 14-2x; 16-3x; a použité 11 a 18. Prodávat je ale nechci.
Závit je ACME stejného profilu a stoupání jako kleštiny pro S28 a velkého průměru 22,8.

[josef109]

Taky něco mám/nemám. Zítra se podívám...

Edit:
Žádnou kleštinu nemám dvakrát Mám jen po milimetru 6-20; chybí mi 14mm.
Pokud by byl někdo ochoten "pustit" tu 14mm kleštinu...
Výměnou můžu nabídnout nějaké nové větší vrtáky s Morse kuželem
