Asi takhle, moc do toho štourat nechci. Jak jsem psal soustruhům a soustružení nerozumím, chci se učit. To zjištění vůle se mi ale zdá být rozumné, nebo jak jinak ověřit kvalitu mašinky? Pokud za něco vezmu a zacukám s tím tak se zdá, že vůle nejsou. Ostatně pokud jsou v desetinách asi bych stejně nepoznal.

[reta]

reta ,co to máš za rok ? 1950 +- ?

Mašinu jsem obhlížel a nikde žádný štítek není. Jen na motoru 1959, usuzoval bych tedy, že soustruh byl vyroben 1959-1960.

Svářeči odvedli dobrou práci, pantík svařen.



Na soustruhu jsem našel toto číslo:

[festoo]

Pěkná práce ani to není poznat

[festoo]

To vypadá že ten soustruh byl nekde u armády v nejaké dílně soudím podle toho znaku skříženíh mečů ale ten zbytek čísel asi budou vírobní nebo inventární čísla

[elbarto]

To se ze zvedavosti musim juknout na svuj armadni zda to ma taky ?

[atlan]

No elektronicke suciastky osnacene tym znakom boli zvycajne kvalitnejsie res. Skusane pred pozutim v armadnych zariadeniach. Tak mozno aj ten sustruh bol v lepsej tolerancii vyrobeny res zaskrabany.

[Francotirador]

Jaké jsou vzorečky u netabulkových trapézů, konkrétně pro vrcholovu vůli ac?


Tak podle zakótování vnitřního závitu v upínací trubce to vypadá že ac = 0,265 mm

Ten TR závit kleštiny asi dle ČSN 01 4050 nebude už jen ten vrcholový úhel, že

[Lubos2]

Tak bych řekl, že jak se rád přehrabáváš v normách tak Ti unikl jeden detail a ztratil jsi se v tom.Ten detail je, že když jsem psal rozměr závitu kleštiny tak jsem udával Tr15x20/1stupeň (tj ani 1´ani 1")= 1 stupeň je úhel boku závitu - to znamená že alfa je 2 stupně. Nevím kde jsi sehnal ten nákres detailu ukončení trubky(asi to je na jinou kleštinu nebo špatně změřeno) - já vycházím z údalů výrobce.A vyrobíš-li to podle tohoto nákresu tak to nepůjde sešroubovat.

[pepobubu]

Zdravim vospolok,mam problem! Na mojom mn-ku sa pozdlzny suport zasekava na pravej strane sani. Narobil som na nich ciarky fixkou a tam kde boli zotrete som ich prebrusil 40 mikronovim brusnym papierom ale nebolo to moc platne.Dalej to uz brusit nechcem. Nemam z toho dobry pocit. Lepsie by to bolo zaskrabat alebo tak nieco. Ale na to nemam podmienky ani naradie.Ma niekto lepsi napad ako to dat do poriadku? Diky za rady.

[Francotirador]

Pro Francotirador - Závity pro tuto redukční matku jsou Tr15x20/1stupeň - tj průměr 15mm,20 závitů na palec,jeden stupeň úhel boku závitu, …

Tak bych řekl, že jak se rád přehrabáváš v normách tak Ti unikl jeden detail a ztratil jsi se v tom.Ten detail je, že když jsem psal rozměr závitu kleštiny tak jsem udával Tr15x20/1stupeň (tj ani 1´ani 1")= 1 stupeň je úhel boku závitu - to znamená že alfa je 2 stupně. Nevím kde jsi sehnal ten nákres detailu ukončení trubky(asi to je na jinou kleštinu nebo špatně změřeno) - já vycházím z údalů výrobce. A vyrobíš-li to podle tohoto nákresu tak to nepůjde sešroubovat.

Aha, tu informaci o úhlu boku závitu jsem nějak přehlídl - zmátlo mě označení Tr u kterého jsem tudíž automaticky předpokládal vrcholový úhel (úhel profilu) 30°nikoliv nenormalizované 2°.
Takže závit kleštiny se tvarem profilu blíží spíš čtvercovému (plochému) než lichoběžníkovému Nebyl by zakótovaný výkres?

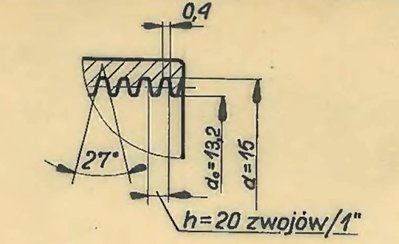

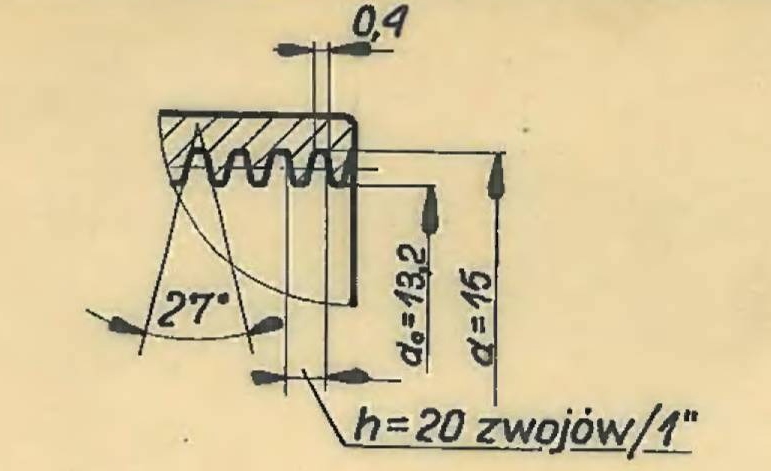

To co jsem sem dal, je ze zdroje viz http://www.c-n-c.cz/viewtopic.php?f=82&t=13124#p196986" onclick="window.open(this.href);return false; otázkou je, jak k rozměrům poláci přišli (jestli blbě měřili atd.).

[berni]

Od výroby lunety jsem se přeci jen zatím nenechal odradit :c) ... zatím jsem téměř ve finále s modelem, ještě trochu poladit, barva a budu dávat k lití... než finálně model dodělám a nabarvím, není něco, co by jste např. vylepšili či udělali trochu jinak (ve smyslu mám lunetu a štve mě na ní to a to...)

[fmodel]

slévači tě nebudou mít rádi ,model má být dělenej na dvě poloviny a všude úkosy tak 2-3st jako u báboviček aby to šlo z písku.

[kinedryl]

No chcelo by to nakoniec rozpilit na dve zrkadlove polovice a rozoberatelne skolikovat, aby si to mohli do foriem rozdelit. Odliatok sa aj trochu zmrsti, mal by tam byt na to nejaky pridavok ( male percento ). Ostre prechody radsej este napatlaj tmelom a vybrus obluky.

[almac]

kinedryl, fmodel: 100% souhlas
zaformovat to půjde, do rámku se to bude muset jen z poloviny "utopit" a špachtličkou hladit rovinu, a druhý rámek na to nasadit a zaformovat, ale formíř to bude muset i tak "vykvedlat" z písku - jako se to dělá při odlévání např. náhradního dílu z původního kusu. Pro výrobu 1ks bych volil ocelový svařenec z dílů, když uvážím, že díry si můžu pohodlně i se závity udělat na soustruhu. I svařenec může ve výsledku vypadat jako odlitek, pokud pak zakouzlíš flexou. Pokud ten odlitek, tak určitě 2 poloviční modely, spojené kolíčky (jak už psali kolegové dříve) .A.

[robokop]

pro jeden dva kusy bych to uz nepulil
melo se na to myslet od zacatku

ted uz to dobre udelat nepujde a v konecnem dusledku to zas neni tolik prace aby to pro ten jeden nebo dva odlitky nezaformovali tak jak to ted je
max 5 minut prace navic, vysledek to vpodstate neovlivni

pro ty moje serie do 15ks to taky kolikrat nedelam pulene

proste nejdriv zahrabes do pisku a udelas delici rovinu
obtahnes zaprasis a udelas jednu pulku
potom druhou

je tam o to zahrabani a delici rovinu navic
